Штамп для изготовления лезвий

Штамп для изготовления лезвий

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке металлов давлением, в частности к штампам для изготовления лезвий преимущественно сельскохозяйственных орудий. Цель изобретенияповышение надежности за счет предотвращения заклинивания изделия. Штамп содержит матрицу (М) и пуансон (П). Рабочие поверхности М и П выполнены в виде конического участка для отгибки кромки заготовки, сопряженного с ним тороидального участка для утонения кромки и сопряженного с последним формующего участка. Формующий участок М выполнен коническим в области, сопряженной с участком для утонения кромки. Глубина формующего участка М выполнена большей высоты подобного участка П на величину, определяемую выражением: Ah I sin/, где Ah - зазор между М и П; - длина образующей конического участка М; р - угол, образуемый формующим участком П и конической частью формующего участка М в точках смыкания. Кроме того, рабочая поверхность П выполнена с периметром полученного сечения формующего участка, большим максимального диаметра конического участка. Использование штанги позволяет повысить надежность за счет предотвращения заклинивания заготовки . 1 ил. (Л С

союз соВетских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (ю!)5 В 21 0 53/64

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

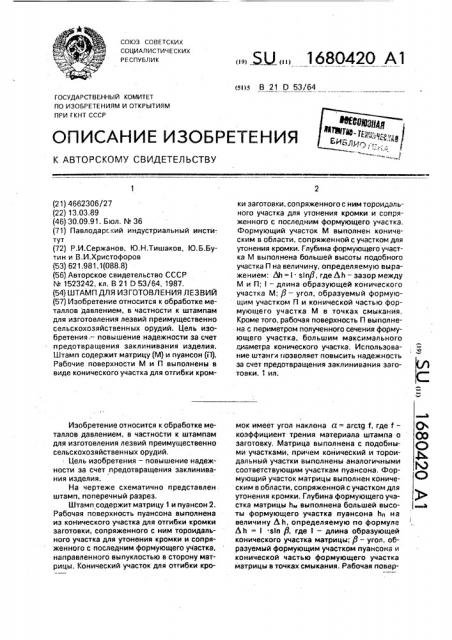

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛ ЬСТВУ (21) 4662306/27 (22) 13,03,89 (46) 30.09.91. Бюл. М 36 (71) Павлодарский индустриальный инсти-. тут (72) Р,И.Сержанов, Ю.Н.Тишаков, Ю.Б.Бутин и В.И.Христофоров (53) 621.981,1(088.8) (56) Авторское свидетельство СССР йг 1523242, кл. В 21 D 53/64, l987, (54) ШТАМП ДЛЯ ИЗГОТОВЛЕНИЯ ЛЕЗВИЙ (57) Изобретение относится к обработке металлов давлением, в частности к штампам для изготовления лезвий преимущественно сельскохозяйственных орудий. Цель изобретения.— повышение надежности за счет предотвращения заклинивания изделия.

Штамп содержит матрицу (М) и пуансон (П).

Рабочие поверхности М и П выполнены в виде конического участка для отгибки кромИзобретение относится к обработке металлов давлением, в частноСти к штампам для изготовления лезвий преимущественно сельскохозяйственных орудий, Цель изобретения — повышение надежности за счет предотвращения заклинивания изделия.

На чертеже схематично представлен штамп, поперечный разрез.

Штамп содержит матрицу 1 и пуансон 2.

Рабочая поверхность пуансона выполнена из конического участка для отгибки кромки заготовки, сопряженного с ним тороидального участка для утонения кромки и сопряженного с последним формующего участка, направленного выпуклостью в сторону матрицы. Конический участок для отгибки кро„„5U„„1680420 А1 ки заготовки. сопряженного с ним тороидального участка для утонения кромки и сопряженного с последним формующего участка, Формующий участок М выполнен коническим в области, сопряженной с участком для утонения кромки. Глубина формующего участка M выполнена большей высоты подобного участка П на величину, определяемую выражением: hh = stnP, где Ah — зазор между

М и П; — длина образующей конического участка М; P — угол, образуемый формующим участком f1 и конической частью формующего участка M в точках смыкания.

Кроме того, рабочая поверхность П выполнена с периметром полученного сечения формующего участка, большим максимального ,диаметра конического участка, Использова- ф ние штанги позволяет повысить надежность за счет предотвращения заклинивания заготовки. 1 ил. мок имеет угол наклона а = arctg f, где f— коэффициент трения материала штампа о заготовку. Матрица выполнена с подобными участками, причем конический и тороидальный участки выполнены аналогичными соответствующим участкам пуансона, Формующий участок матрицы выполнен коническим в области, сопряженной с участком для утонения кромки. Глубина формующего участка матрицы h выполнена большей высоты формующего участка пуансона hn на величину Л h, определяемую по формуле

Ah = з!и Р, где — длина образующей конического участка матрицы; P — угол, образуемый формующим участком пуансона и конической частью формующего участка матрицы в точках смыкания. Рабочая повер1680420 хность пуансона выполнена с периметром

ncnepe÷êoão сечения формующего участка большим максимального диаметра конического участка, Штамп работает следующим образом, При движении пуансона происходит отгибка со сдвигом кромки заготовки коническим участком рабочей поверхности. При дальнейшем движении начинается формирование изделия формующим участком пуансона и начинается перетяжка заготовки к центру через тороидальные участки пуансона и матрицы. Затем пуансон втягивает заготовку в полость матрицы, где происходит окончательное формирование лезвия на конической части формующего участка матрицы.

Использование предлагаемого штампа позволяет повысить надежность штампа за счет предотвращения заклинивания заготовки.

Формула изобретения

Штамп для изготовления лезвий преимущественно сельскохозяйственных орудий, содержащий пуансон с рабочей поверхностью в виде конического участка для отгибки кромки, сопряженного с ним тороидального участка для утонения кромки и сопряженного с последним формующего участка, направленного выпуклостью в сторону матрицы, а .матрица выполнена с подобными участками, причем конический и тороидаль5 ный участки выполнены аналогичными соответствующим участкам пуансона, о т л и ч аю шийся тем, что, с целью повышения .надежности за счет предотвращения заклинивания изделия, рабочая поверхность пу10 ансона выполнена с периметром

-поперечного сечения большим максимального диаметра конического участка, формующий участок матрицы выполнен коническим в области, сопряженной с участ15 ком для утонения кромки, а глубина формующего участка матрицы выполнена большей высоты формующего участка пуансона на величину, определяемую выражением

20 h,h = slnP, где ЬЛ вЂ” зазор между пуансоном и матрицей; ! — длина образующей конической части формующего участка матрицы;

25 P — угол, образуемый формующим участком пуансона и конической частью формующего участка матрицы в точках смыкания.
