Реферат



Изобретение относится к литейному производству и может быть использовано при изготовлении форм для отливок разной высоты. Цель изобретения - упрощение конструкции и расширение технических возможностей использования оснастка Опока содержит верхнюю 1 и нижнюю 2 телескопические части с цапфами 3 и 4. Части опоки имеют соответственно внешние 5 и внутренние 6 выступы, последние расположены несколькими горизонтальными ря дами и скреплены стяжным устройством 7. Зил.

союз сОВетских

СОЦИАЛИСТИЧЕСКИХ

РеспуБлик (5о5 В 22 С 21/00

ГОСУДАР СТ В Е ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4468590/02 (22) 20,06.88 (46) 30.09.91. Бюл. N 36 (72) Осташов, Г.И. Симанов, А.А,Анашкин и Э.Е.Кудрявцев (53) 621. 744.3(088.8) (56) Авторское свидетельство СССР

М 1192901, кл, В 22 С 21/00, 1984, (54) ОПОКА (57) Изобретение относится к литейному производству и может быть использовано, „. Ж„, 1680435 Al при изготовлении форм для отливок разной высоты. Цель изобретения — упрощение конструкции и расширение технических возможностей использования оснастки.

Опока содержит верхнюю l и нижн ою 2 телескопические части с цапфами 3 и 4. Части опоки имеют соответственно внешние 5 и внутренние 6 выступы, последние расположены несколькими горизонтальными рядами и скреплены стяжным устройством 7, 3 ил.

1680435

Изобретение относится к литейному производству, а именно к опочной оснастке для изготовления форм.

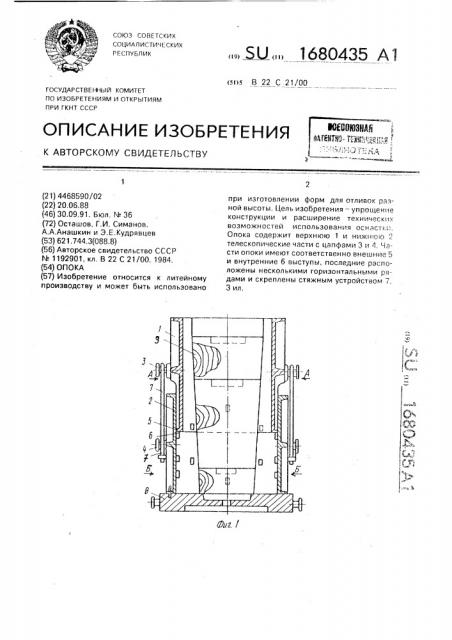

Целью изобретения является упрощение конструкции опочной оснастки и расши- 5 рение ее технологических воэможностей, На фиг. 1 схематично показана предлагаемая опока; на фиг, 2 — разрез А-А на фиг, 1; на фиг. 3 — разрез Б-Б на фиг, 1.

Опока состоит из двух телескопических 10 частей 1 и 2, верхняя из которых 1 опирается своими наружными выступами 5 на внутренние выступы 6 нижней части. Выступы на верхней части опоки расположены на расстоянии друг от друга (фиг. 2). Выступы 15 нижней части опоки расположены несколькими горизонтальными рядами (фиг. 3).

Опоку используют следующим образом.

Фиксация телескопических частей опоки относительно друг друга осуществляется 20 с помощью цапф 3 и 4 и стяжного устройства

7, Для формования телескопическая опока выставляется на наружную высоту, взаимное положение ее частей фиксируется, опока эа цапфы 3 устанавливается на 25 подмодельную плиту 8 с моделью 9 и засыпается формовочной смесью.

Для изменения размера опоки верхнюю часть поворачивают относительно нижней, устанавливают ее по внешним выступам на соответствующий горизонтальный ряд внутренних выступов нижней опоки, Использование предлагаемой опоки позволяет применять ее при изготовлении форм для отливок разной высоты, Формула изобретения

Опока, содержащая корпус, состоящий из телескопически установленных частей, средств фиксации, частей корпуса относительно друг друга, отличающаяся тем, что, с целью упрощения конструкции и расширения технических воэможностей, средства фиксации частей корпуса представляют собой опорные выступы, расположенные один или несколькими горизонтальными рядами на наружной поверхности одной из частей и внутренней поверхности другой части, причем опорные выступы ряда одной части корпуса размещены над соответствующими им выступами ряда другой части корпуса.
