Устройство для термообработки текстильного материала

Устройство для термообработки текстильного материала

Иллюстрации

Показать все

Реферат



Изобретение относится к оборудованию для производства термостабилизированных и углеродных волокнистых материалов и может быть использовано в установках газотермического окисления и других термообработок . Цель изобретения - расширение технологических возможностей устройства и упрощение его конструкции Для этого направляющие гибких связей выполнены в виде смонтированных вдоль боковых стенок каждой термокамеры труб с выполненными на них продольными щелями, обращенными внутрь термокамер. Гибкие связи выполнены в виде шарнирно соединенных звеньев. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

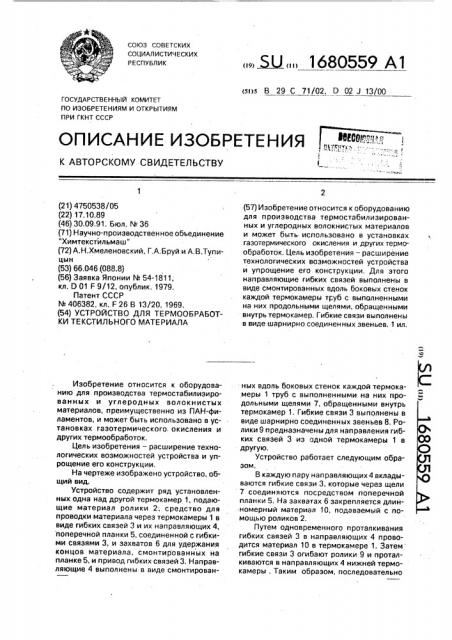

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4750538/05 (22) 17.10.89 (46) 30.09.91. Бюл. ¹ 36 (71) Научно-производственное объединение

"Химтекстильмаш" (72) А.Н.Хмеленовский, Г.А.Бруй и А,В.Тупицын (53) 66.046 (088.8) (56) Заявка Японии ¹ 54-1811, кл. 0 01 F 9/12, опублик. 1979.

Патент СССР

¹ 406382, кл. F 26 В 13/20, 1969. (54) УСТРОЙСТВО ДЛЯ ТЕРМООБРАБОТКИ ТЕ КСТИЛ Ь НОГО МАТЕ РИАЛА

Изобретение относится к оборудованию для производства термостабилизированных и углеродных волокнистых материалов, преимущественно из ПАН-филаментов, и может быть использовано в установках гаэотермического. окисления и других термообработок.

Цель изобретения — расширение технологических возможностей устройства и упрощение его конструкции.

На чертеже изображено устройство, общий вид.

Устройство содержит ряд установленных одна над другой термокамер 1, подающие материал ролики 2; средство для проводки материала через термокамеры 1 в виде гибких связей 3 и их направляющих 4, поперечной планки 5, соединенной с гибкими связями 3, и захватов 6 для удержания концов материала, смонтированных на планке 5, и привод гибких связей 3. Направляющие 4 выполнены в виде смонтировэн„„. Ж„„1680559 А1 (я)ю В 29 С 71/02, 0 02 J 13/00 (57) Изобретение относится к оборудованию для производства термостэбилизированных и углеродных волокнистых материалов и может быть использовано в установках газотермического окисления и других термообработок. Цель изобретения — расширение технологических возможностей устройства и упрощение его конструкции, Для этого направляющие гибких связей выполнены в виде смонтированных вдоль боковых стенок каждой термокамеры труб с выполненными на них продольными щелями, обращенными внутрь термокамер. Гибкие связи выполнены в виде шарнирно соединенных звеньев. 1 ил. ных вдоль боковых стенок каждой термокэмеры 1 труб с выполненными на них продольными щелями 7, обращенными внутрь термокамер 1. Гибкие связи 3 выполнены в виде шарнирно соединенных звеньев 8, Ролики 9 предназначены для направления гибких связей 3 из одной термокамеры 1 в другую, Устройство работает следующим образом.

В каждую пару направляющих 4 вкладываются гибкие связи 3, которые через щели

7 соединяются посредством поперечной планки 5. На захватах 6 закрепляется длинномерный материал 10, подаваемый с помощью роликов 2.

Путем одновременного проталкивания гибких связей 3 в направляющих 4 проводится материал 10 в термокамере 1. Затем гибкие связи 3 огибают ролики 9 и проталкиваются в направляющих 4 нижней термокамеры, Таким образом, последовательно

1680559

Составитель E. Криг

Тех ред М.Моргентал

P едактор Л.Пчолинская

Корректор Э. Лончакова

Заказ 3275 осударственного комитета и

Подписное ос а итета по изобретениям и

13035, Москва, Ж-35, Р аушская наб., 4/5 и открытиям при ГКН и Т СССР

Производстве нно-издательский комбин инат атент", г. Ужго о жгород, ул.Гагарина, 101 прохо я р д все термокамеры 1

4 непрерывная, происходит и заправка мате иал роводки материала всей высоте мно

Нали гокамерной установки. р ала 10 по виде б ги ких связей, направля ла через термокаме ры в аличие ряда захватов 6 в ст связей попер обеспечивает одн новременную ими связями, и за си с нескольких многоф филаментных жг заправку 5 кон цов материала ахватов для удерж ения зафиксированной ленточной ьо м утов с не- план ке, и привод гибки

; смонтированны х на этом исключается с ф рмой, при щ е ких связей, о т л и ч а спутывание и пе ехл еся тем,что,c ча юрехлесты тех ноло х жгутов.

Далее цикл повторяется. и упрощения

10 щие гибких

Фо ся. х связей выполнены

У.ст умул а и зоб ре тения тированных вд б оль оковых сте в виде смонроиство для термооб аб термокамеры т б с емок каждой оо ра отки тек- про риала, содержа ее родольными ел на них

Р щел ° Р ще по р, е утр термокаме, п

Р окамер р, причем гибкие связи лы ролики, средство дл я звеньев. лнены в виде шарнирн но соединенных
