Способ выпаривания минерализованных вод

Способ выпаривания минерализованных вод

Иллюстрации

Показать все

Реферат



Изобретение относится к теплоэнергетике , а более конкретно к технологии обезвоживания минерализованных сточных вод котельных. Целью изобретения является использование для обезвоживания минерализованных вод отходящих дымовых газов котлов и промышленных печей с температурой менее 200°С. Выпаривание минерализованных вод в насадочном скруббере включает распыление минерализованных вод сверху навстречу восходящему потоку дымовых газов обезвоженного остатка и периодическое распыление минерализованной воды на предварительно нагретую насадку. 1 ил.

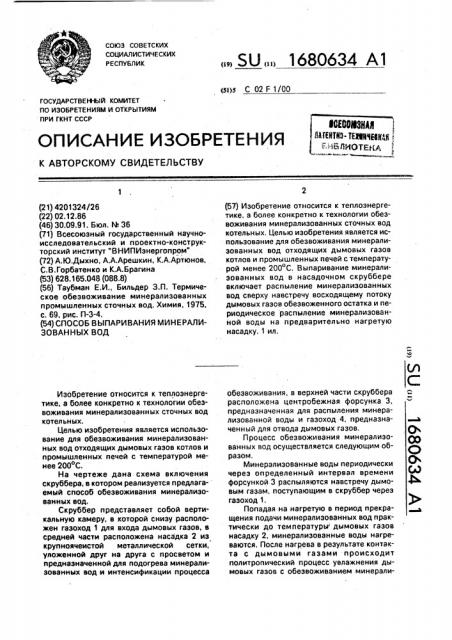

СОЮЗ СО8ЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з С 02 F 1/00

ГОСУДАРСТВЕН1ЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

НИЧНН.,. > ЛИОТЕКА

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4201324/26 (22) 02.12.86 (46) 30.09.91. Бюл. O 36 (71) Всесоюзный государственный научноиссл едовател ьский и и ооект но-конструкторский институт "ВНИПИэнергопром" (72) А.Ю,Дыхно, А.А.Арешкин, К.А.Артюнов, С.В.Горбатенко и К.А.Брагина (53) 628.165.048 (088.8) (56) Таубман Е.И., Бильдер З.П. Термическое обезвоживание минерализованных промышленных сточных вод. Химия, 1975, с. 69, рис. П-3-4. (54) СПОСОБ ВЫПАРИВАНИЯ МИНЕРАЛИЗОВАННЫХ ВОД

Изобретение относится к теплоэнергетике, а более конкретно к технологии обезвоживания минерализованных сточных вод котельных.

Целью изобретения является использование для обезвоживания минерализованных вод отходящих дымовых газов котлов и промышленных печей с температурой менее 200 С, На чертеже дана схема включения скруббера, в котором реализуется предлагаемый способ обезвоживания минерализованных вод.

Скруббер представляет собой вертикальную камеру, в которой снизу расположен газоход 1 для входа дымовых газов, в средней части расположена насадка 2 из крупноячеистой металлической сетки, уложенной друг на друга с просветом и предназначенной для подогрева минерализованных вод и интенсификации процесса,, SU„„1680634 А1 (57) Изобретение относится к теплоэнергетике, а более конкретно к технологии обезвоживания минерализованных сточных вод котельных, Целью изобретения является использование для обезвоживания минералиэованных вод отходящих дымовых газов котлов и промышленных печей с температурой менее 200 С. Выпаривание минерализованных вод в насадочном скруббере включает распыление минерализованных вод сверху навстречу восходящему потоку дымовых газов обезвоженного остатка и периодическое распыление минерализованной воды на предварительно нагретую насадку. 1 ил. обезвоживания, в верхней части скруббера расположена центробежная форсунка 3, предназначенная для распыления минера-. лизованной воды и газоход 4, предназначенный для отвода дымовых газов, Процесс обезвоживания минерализованных вод осуществляется следующим образом.

Минералиэованные воды периодически через определенный интервал времени форсункой 3 распыляются навстречу дымовым газам, поступающим в скруббер через газоход 1.

Попадая на нагретую в период прекращения подачи минерализованных вод практически до температуры дымовых газов насадку 2, минералиэованные воды нагреваются. После нагрева в результате контакта с дымовыми газами происходит политропический процесс увлажнения дымовых газов с обезвоживанием минерали1680634

4I ъ )

Усподныв обосначениа исходные нинеранизоданные деды — = дынодыв сасы — — — — обездокенныи остаток зованных вод. Обезвоженный остаток скапливается в поддоне и выводится иэ него, а уходящие газы через газоход 4 выводятся в атмосферу. Через определенный интервал времени подачу минерализованных вод прекращают. В первое время после прекращения подачи мин ералиэованных вод на насадке 2 продолжает протекать процесс обезвоживания остатков распыленных минЪрализованных вод, а после нагрев насадки, После чего минералиэованные воды снова с помощью форсунки 3 распыляют навстречу дымовым газам.

Пример. В скруббере с насадкой выпаривается 35 раствор CaCI2 (входит в состав минерализованных сточных вод системы химводоочистки котельных) с использованием тепла уходящих газов котлов с температурой 112 С и парциальным давлением 122 мм рт.ст. Ь}аксимальная температура нагрева раствора в скруббере при постоянной его подаче 76 С.

Преимущество периодической подачи минерализованных вод заключается в том, что минерализованные воды в этом случае контактируют с более нагретой насадкой и вследствие чего нагреваются до более высокой температуры, чем при постоянной подаче раствора, так как в этом случае минерализованные воды контактируют с менее нагретой насадкой и нагреваются до меньшей температуры, Повышение температуры нагрева минералиэованных вод приводит к повышению парциального давления

5 водяных паров в растворе минерализованных вод, что в свою очередь обеспечивает более глубокое обезвоживание сточных минералиэованных вод. Использование для обезвоживания минерализованных вод низ10 котемпературных отходящих газов котлов вместо высокотемпературных дымовых газов, образованных при сжигании газообразного или жидкого топлива, приводит к зкономии последнего, т.е. внедрение пред15 лагаемого способа сопровождается значительным экономическим эффектом, Формула изобретения

Способ выпаривания минерализован20 ных вод в насадочном скруббере, включающий распыление минералиэованных вод рверху навстречу восходящему потоку дымовых газов с последующим выведением образующегося обезвоженного остатка, о т25 л и ч а ю шийся тем, что, с целью использования отходящих дымовых газов котлов и промышленных печей с температурой менее 200ОС,. минерализованные воды распыляют периодически на предварительно

30 нагретую насадку,
