Щелочной компонент для вяжущего из нефелинового шлама

Щелочной компонент для вяжущего из нефелинового шлама

Иллюстрации

Показать все

Реферат

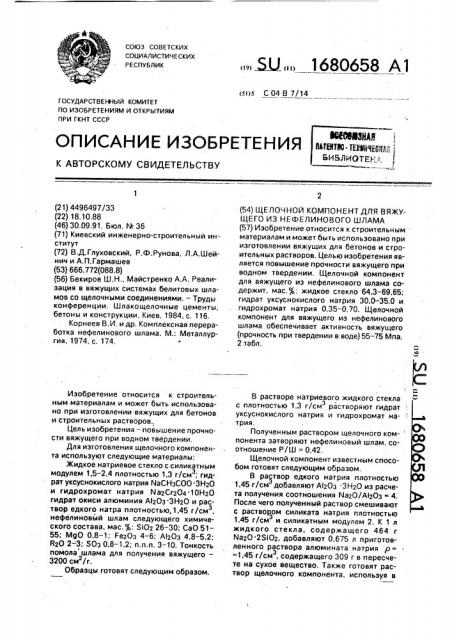

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 С 04 В 7/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

9f;: I

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4496497/33 (22) 18.10.88 (46) 30.09,91. Бюл. 1Ф 36 (71) Киевский инженерно-строительный институт (72) В.Д.Глуховский, P.Ô.Ðóíoâà, Л.А.Шейнич и А.П.Гармашев (53) 666.772(088,8) (56) Бекиров Ш.Н., Майстренко А.А. Реализация в вяжущих системах белитовых шламов со щелочными соединениями. — Труды конференции. Шлакощелочные цементы, бетоны и конструкции, Киев. 1984, с. 116.

Корнеев В.И. и др, Комплексная переработка нефелинового шлама. М.: Металлургия, 1974, с. 174, Ф

Изобретение относится к строительным материалам и может быть использовано при изготовлении вяжущих для бетонов и строительных растворов.

Цель изобретения — повышение прочности вяжущего при водном твердении.

Для изготовления щелочного компонента используют следующие материалы:

Жидкое натриевое стекло с силикатным модулем 1,5-2,4 плотностью 1,3 г/см; гид3, рат уксуснокислого натрия 1чаСНЗСОО ЗН20 и гидрохромат натрия N azCrz04 10Н20 гидрат окиси алюминия А120з ЗН20 и раствор едкого натра плотностью.1,45 г/см, 3 нефелиновый шлам следующего химического состава, мас. g,: $102 26-30; СаО 5155; Mg0 0,8-1; Ее20з 4-6; А120э 4,8-5,2:

820 2-3; $0з 0,8 — 1,2; п.п.п. 3 — 10. Тонкость помола шлама для получения вяжущего—

3200 см /г.

Образцы готовят следующим образом.

„„5U„„1680658 А1 (54) ЩЕЛОЧНОЙ КОМПОНЕНТ ДЛЯ ВЯЖУЩЕГО ИЗ НЕФЕЛИНОВОГО ШЛАМА (57) Изобретение относится к строительным материалам и может быть использовано при изготовлении вяжущих для бетонов и строительных растворов. Целью изобретения является повышение прочности вяжущего при водном твердении. Щелочной компонент для вяжущего из нефелинового шлама содержит, мас.,/,; жидкое стекло 64,3 — 69,65; гидрат уксуснокислого натрия 30,0-35.0 и гидрохромат натрия 0,35 — 0,70. Щелочной компонент для вяжущего из нефелинового шлама обеспечивает активность вяжущего (прочность при твердении в воде) 55 — 75 Мпа.

2 табл.

В растворе натриевого жидкого стекла с плотностью 1,3 г/см растворяют гидрат уксуснокислого натрия и гидрохромат натрия.

Полученным раствором щелочного компонента затворяют нефелиновый шлам, соотношение Р/Ш = 0,42.

Щелочной компонент известным способом готовят следующим образом, В раствор едкого натрия плотностью

1,45 г/см добавляют А1гОЗ ЗН20 из расчета получения соотношения йа20/А120з - 4.

После чего полученный раствор смешивают с раствором силиката натрия плотностью

1,45 г/см и силикатным модулем 2. К 1 л жидкого стекла, содержащего 464 г

Naz0.2$102, добавляют 0,675 л приготовленного раствора алюмината натрия р=

=1;45 г/см, содержащего 309 r в пересчете на сухое вещество. Также готовят раствор щелочного компонента, используя в

1680658

Жидкое стекло

Гидрат уксуснокислого натрия

15 Гидрохромат натрия

64,30-69,65;

30-35

0,35-0,70

Таблица 1

Таблица 2

Составитель Т. Сильченкова

Редактор М. Недолуженко Техред М.Моргентал Корректор А, Осауленко

Заказ 3280 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патен ", г. Ужгород, ул.Гагарина, 101 количестве исхолных веществ растворы плотностью 1,3 г/см . В этом случае в 1 л жидкого стекла p = 1,3 г/смз, содержащего 335 r йагО 2SIOz, добавляют 0,708 л раствора алюмината натрия {с йа29/А!рОз = 4 и р = 1,3 г/см, содержащего его 223,3 г в пересчете на сухое вещество, Приготовленные растворы содержат 40 алюмината натрия в пересчете на сухое вещество.

Прочность при твердении в воде определяют на образцах-балочках 4х4х16 см по известной методике.

Составы щелочнбго компонента и результаты его испытаний представлены в табл. 1 и 2 соответств .нно.

Формула изобретения

Щелочной компонент для вяжущего иэ нефелинового шлама, включающий жидкое стекло и добавку, о т л и ч а ю щ и й5 с я тем, что, с целью повышения прочности вяжущего при водном твердении, он содержит в качестве добавки гидрат уксуснокислого натрия и гидрохромат натрия при следующем соотношении компонентов,10 мас, ;
