Высококоэрцитивный сплав

Высококоэрцитивный сплав

Иллюстрации

Показать все

Реферат



Изобретение относится к черной металлургии , а именно к сплавам для постоянных магнитов. Цель изобретения - повышение магнитных свойств и их температурной стабильности и улучшение шлифуемости магнитов . Предложена шихта для выплавки магнитотвердых сплавов на основе железа, содержащая компоненты в следующем соотношении , мас.%: кобальт 23 - 24; никель 14 - 15; алюминий 7-9; медь 2 - 4; титан 0,5 - 1,5; мишметалл 0,01 - 0,3; железо остальное. 1 таб л.

союз сОВетских социАлистических

РЕСПУБЛИК (я)5 С 22 С 35/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

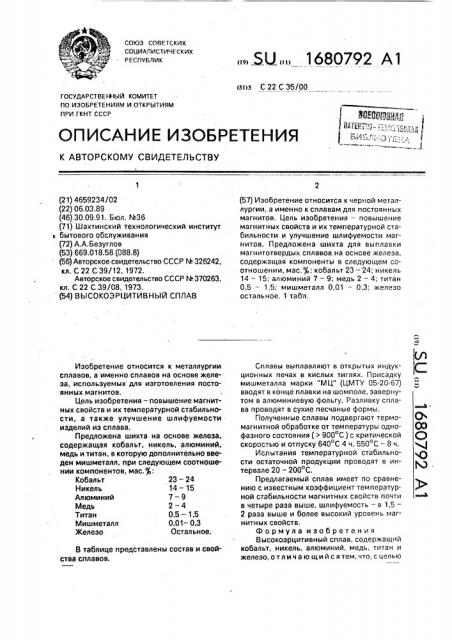

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4659234/02 (22) 06.03,89 (46) 30.09.91. Бюл. %36 (71) Шахтинский технологический институт с бытового обслуживания (72) А.А.Безуглов (53) 669.018.58 (088.8) (56) Авторское свидетельство СССР N 326242, кл. С 22 С 39/12, 1972.

Авторское свидетельство СССР Q 370263. кл. С 22 С 39/08, 1973. (54) ВЫСОКОЭРЦИТИВНЫИ СПЛАВ

Изобретение относится к металлургии сплавов, а именно сплавов на основе железа, используемых для изготовления постоянных магнитов.

Цель изобретения — повышение магнитных свойств и их температурной стабильности, а также улучшение шлифуемости изделий из сплава.

Предложена шихта на основе железа, содержащая кобальт, никель, алюминий, медь и титан, в которую дополнительно введен мишметалл, при следующем соотношении компонентов, мас. :

Кобальт 23 — 24

Никель 14 — 15

Алюминий 7 — 9

Медь 2 — 4

Титан 0,5 — 1,5

Миш металл 0,01 — 0,3

Железо Остальное.

В таблице представлены состав и свойства сплавов..Ы2 1680792 А1 (57) Изобретение относится к черной металлургии, а именно к сплавам для постоянных магнитов. Цель изобретения — повышение магнитных свойств и их температурной стабильности и улучшение шлифуемости магнитов. Предложена шихта для выплавки магнитотвердых сплавов на основе железа, содержащая компоненты в следующем соотношении, мас.7: кобальт 23 — 24; никель

14 — 15; алюминий 7 — 9; медь 2 — 4; титан

0,5 — 1,5; мишметалл 0,01 — 0,3; железо остальное. 1 табл.

Сплавы выплавляют в открытых индукционных печах в кислых тиглях. Присадку мишметалла марки "МЦ" (ЦМТУ 05-20-67) вводят в конце плавки на шомполе, завернутом в алюминиевую фольгу. Разливку сплава проводят в сухие песчаные формы, Полученные сплавы подвергают термомагнитной обработке от температуры однофазного состояния (> 900 С ) с критической скоростью и отпуску 640 С 4 ч, 550 С вЂ” 8 ч.

Испытания температурной стабильности остаточной продукции проводят в интервале 20 — 200 С.

Предлагаемый сплав имеет по сравнению с известным коэффициент температурной стабильности магнитных свойств почти в четыре раза выше, шлифуемость — в 1,5—

2 раза выше и более высокий уровень магнитных свойств.

Формула изобретения

Высокозрцитивный сплав, содержащий кобальт, никель, алюминий, медь, титан и железо, отличающийся тем, что, с целью

1680792 повышения магнитных свойств и температурной стабильности, улучшения шлифуемости сйлавов, он дополнительно содержит мишметалл при следующем соотношении компонентов, мас.7ь:

Кобальт

23 — 24

Сплав Содержанне компонентов, мвс.T йствв

ПЬт«фуесть, мм ! Cu Ti о Ni вгннтнав нергнн, 88)

2 мз

22,5 13,5 6 5

1,5

14,3

8т!

2,0

17,5

17,8

3,0

26,4

16,3

18,2

4i0

18i1 г!

4 ° 5

2,0 0,35

15,4

12,4

Составитель Ф. Стеценко

Техред М.Моргентал Корректор, М. Шароши

Редактор М. Петрова

Заказ 3287 Тираж 365 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

ПРоизводственно-изЛвьгел,скин комбинат Патент", г. УжгоРод, Уа.гагаРина, !От

2 23 !4 7,0

3 235 145 80

4 24 15 90

5 24 5 15 5 9 5

О, 25 О, 005 Ост, 0,5 0,01

1,0 0,15

1,5 0,3

Никель

Алюминий

Медь

Титан

5 Миш металл

Железо

О ° 95 47

1,13 58

1> 17 60

1,15 62

0,92 48

14 — 15

7 — 9

2 — 4

0,5 — 1,5

0,01 — 0,3

Остальное.

Температурньй козфггкв цнент остаточной нндукпнн, I K

-0,045

-0 ° 028

-O ° O17

-0,025

-0,039
