Изобретение относится к гидротехнике и может быть использовано для очистки от мусора и наносов воды, поступающей к дождевальным машинам, Цель изобретения повышение эксплуатационной надежности и эффективности работы. Фильтрующий водовыпуск содержит раму с приводом, резервуар со съемной сеткой, сбросной и отводящий каналы. Рама 1 с пакетами фильтров 2 установлена в резервуаре 6 на оси 5 и наклонно прикреплена к водобойной стенке 8 посредством гибкой армированной перегородки 7. Последняя разделяет отводящий 10 исбросной 9 каналы, расположенные перпендикулярно продольной оси резервуара 6. Привод 3 закреплен посредством зажимов 4 Лира с конечными выключателями. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з Е 02 В 13/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4732397/15 (22) 04.07.89 (46) 30.09.91. Бюл, М 36 (75) Л.И,Румянцев, К.A,Ïðåñíÿêoâ, l0.П.Царевский и И.В.Суматохин (53) 631,347.1 (088.8) (56) Авторское свидетельство СССР

М 1046400, кл. Е 02 В 5/08, 1981. (54) ФИЛЬТРУЮЩИЙ ВОДОВЫПУСК (57) Изобретение относится к гидротехнике и может быть использовано для очистки от мусора и наносов воды, поступающей к дождевальным машинам, Цель изобретения— Ы,„, 1680863 .А1 повышение эксплуатационной надежности и эффективности работы. Фильтрующий водовыпуск содержит раму с приводом, резервуар со съемной сеткой, сбросной и отводящий каналы. Рама 1 с пакетами фильтров 2 установлена в резервуаре 6 на оси 5 и наклонно прикреплена к водобойной стенке 8 посредством гибкой армированной перегородки 7. Последняя разделяет отводящий 10 исбросной 9 каналы, расположенные перпендикулярно продольной оси резервуара 6. Привод 3 закреплен посредством зажимов 4 "Лира" с конечными выключателями. 3 ил.

1680863

Изобретение относится к гидротехнике и может быть использовано для очистки от мусора и наносов воды, поступающих к дождевальным машинам.

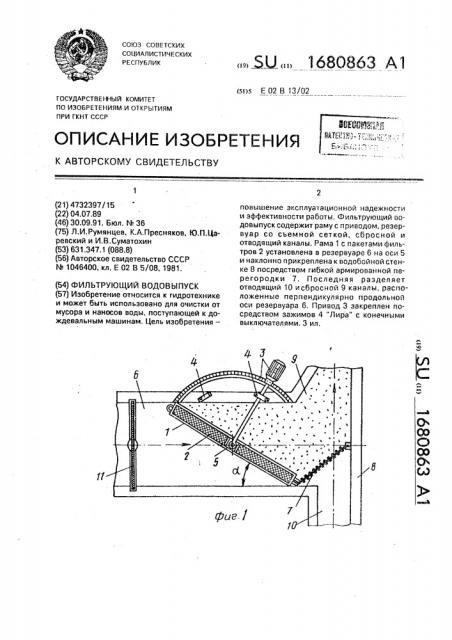

Цель изобретения — повышение эксплуатационной надежности и эффективности работы, На фиг,1 изображено устройство, план (режим промывки пакетов фильтров); на фиг.2 — фиксирующий зажим "Лира"; на фиг.3 — устройство, план (рабочий режим), Фильтрующий водовыпуск содержит поворотную раму-плотину 1 со съемными пакетами фильтров 2, приводом 3, фиксаторами 4, установленную на вертикальной оси

5 в резервуаре 6 под углом а и снабженную армированной гибкой перегородкой 7, являющейся продолжением рамы 1, закрепленной одной кромкой к водобойной стенке 8 каналов, сбросного 9 и отводящего 10, а другой кромкой к торцу рамы 1, при этом промывка пакетов фильтров выполняется тем же потоком, проходящим через съемную сетку 1. Отводящий 10 и сбросной 9 каналы расположены перпендикулярно к продольной оси резервуара 6, а сбросной канал 9 имее-. левый косонаправленный борт, Фильтрующий водовыпуск работает следующим образом.

Поток воды - мусором и наносами, поступающий в резервуар 6, набегает на поворотную раму-плотину 1 с вставленными в нее пакетами фильтров 2, проходя через которые он очищается и направляется непосредственно гибкой перегородкой 7 в отводящий канал 10, Плавающий мусор и наносы скапливаются в угловой части пространства, образованной левой стенкой резервуара 6, eru дном и поворотной рамой-плотиной 1 с вставленными в нее пакегами фильтров 2 (фиг.3), При засорении пакетов фильтров 2 в резервуаре 6 поперек потока устанавливают сьемную сетку 11, а раму 1 вместе с вставленными в нее пакетами фильтров 2 поворачивают посредством привода 3 на угол а, привод 3 зажимают

5 одним из фиксаторов 4, установленном на левом борту резервуаре 6 ниже по течению потока (фиг,2).

Под гидравлическим воздействием проходящего через съемную сетку 11 и становя10 щегося в результате этого чистым водного потока, напирающего на поворотную рамуплотину 1 вместе с вставленными в нее пакетами фильтров 2 и с явным динамическим усилием проходящего через суммарную

15 сквозную поверхность пакетов фильтров 2, мусор и наносы увлекаются потоком воды в сбросной канал 9, а пакеты фильтров 2, повернутые к потоку обратной плоскостью, очищаются гидравлически от мусора и нано20 сов, При этом транспорт упомянутых посторонних механических включений непосредственно направляется в сбросной канал 9 посредством гибкой перегородки 7, которая в то же время обратной своей сто25 роной перекрывает проход в отводящий канал 10 для чигтой воды (фиг.1), Формула изобретения

Фильтрующий водовыпуск, содержащий рам с пакетами фильтров и привод

30 рамы с валом, резервуар со съемной сеткой, водобойную стенку, сбросной и отводящий каналы, о тл и ч а ю шийся тем, что, с целью повышения эксплуатационной надежности и эффективности работы, рама с пакетами

35 фильтров установлена в резервуаре под углом к его продольной оси и посредством гибкой армированной перегородки, разделяющей отводящий и сбросной каналы, расположенные перпендикулярно продольной

40 оси резервуара, соединена с водобойной стенкой, вал привода рамы снабжен прикрепленными к стенке резервуара зажимами с электроконтактными переключателями.
