Способ определения интервала негерметичности обсадных колонн большого диаметра

Способ определения интервала негерметичности обсадных колонн большого диаметра

Иллюстрации

Показать все

Реферат



Изобретение относится к нефтедобывающей промышленности и может быть использовано для определения мест негерметичности в обсадных колоннах большого диаметра Устье скважины оборудуют лубрикатором и обвязывают с цементировочным агрегатом, присоединенным к теплообменному аппарату. Жидкость, подаваемую в скважину цементировочным агрегатом , нагревают в теплообменнике с помощью паропередвижной установки. До начала закачки нагретой жидкости в скважиИзобретение относится к скважинной разработке месторождений нефти и газа и может быть использовано для определения интервалов (мест) негерметичности обсадных колонн скважин большого диаметра. Цель изобретения - повышение достоверности определения интервала негерметичности обсадных колонн большого диаметра. На чертеже показаны последовательные положения (а-д) фронта раздела в обну через лубрикатор опускают высокочувствительный термометр и снимают термограмму вдоль ствола. Затем термометр устанавливают на глубине 100 м (для колонны диаметром 426 мм) или 200 м (для колонны диаметром 219 мм) и начинают с постоянной скоростью закачивать жидкость , нагретую до температуры на 10-20° С выше максимально зарегистрированной до закачки на термограмме. По достижении фронта горячей жидкости места установки термометра он зарегистрирует резкую аномалию температуры во временном масштабе . Затем термометр спускают еще на 100 или 200 м и при непрерывной закачке нагретой жидкости фиксируют следующую аномалию . Спуск термометра продолжают с тем же шагом до тех пор, пока аномалия зафиксирована не будет, что означает, что место утечки из колонны находится выше последней точки замера. Точное местонахождение интервала негерметичности определяется по месту регистрации температурной аномалии при поднятии термометра, сохраняя постоянную скорость закачки нагретой жидкости. 1 ил. садной колонне 1 с дефектом 2 жидкости 3, заполняющей колонну 1 перед закачкой, и жидкости 4, нагретой в теплообменнике, и последовательные положения дистанционного термометра 5, спускаемого в колонну 1 на геофизическом кабеле 6 с заданным шагом 200 м для диаметра колонны 219 мм. Для определения местонахождения негерметичности обсадной колонны устье скважины оборудуют лубрикатором, обвязывают цементировочным агрегатом. Посл С о 00 о ю о ел

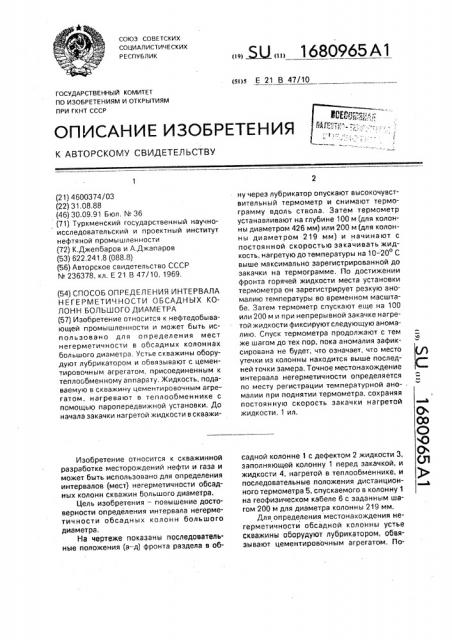

союз соВетских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 21 В 47/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4600374/03 (22) 31.08.88 (46) 30.09.91 Бюл, ¹ 36 (71) Туркменский государственный научноисследовательский и проектный институт нефтяной промышленности (72) К.Джепбаров и А.Джапаров (53) 622.241,8 (088.8) (56) Авторское свидетельство СССР

¹ 236378, кл. Е 21 В 47/10, 1969. (54) СПОСОБ ОПРЕДЕЛЕНИЯ ИНТЕРВАЛА

НЕГЕРМЕТИЧ НОСТИ ОБСАДНЫХ КОЛОНН БОЛЬШОГО Д IAMETPA (57) Изобретение относится к нефтедобывающей промышленности и может быть использовано для определения мест негерметичности в обсадных колоннах большого диаметра. Устье скважины оборудуют лубрикатором и обвязывают с цементировочным агрегатом, присоединенным к теплообменному аппарату. Жидкость, подаваемую в скважину цементировочным агрегатом, нагревают в теплообменнике с помощью паропередвижной установки. До начала закачки нагретой жидкости в скважиИзобретение относится к скважинной разработке месторождений нефти и газа и может быть использовано для определения интервалов (мест) негерметичности обсадных колонн скважин большого диаметра.

Цель изобретения — повышение достоверности определения интервала негерметичности обсадных колонн большого диаметра.

На чертеже показаны последовательные положения (э — д) фронта раздела в об. Ж „„1 б809б5 А1 ну через лубрикатор опускают высокочувствительный термометр и снимают термограмму вдоль ствола, Затем термометр устанавливают на глубине 100 м (для колонны диаметром 426 мм) или 200 м (для колонны диаметром 219 мм) и начинают с постоянной скоростью закачивать жидкость, нагретую до температуры на 10-20 С выше максимально зарегистрированной до закачки на термограмме. По достижении фронта горячей жидкости места установки термометра он зарегистрирует резкую аномалию температуры во временном масштабе. Затем термометр спускают еще на 100 или 200 м и при непрерывной закачке нагретой жидкости фиксируют следующую аномалию. Спуск термометра продолжают с тем же шагом до тех пор, пока аномалия зафиксирована не будет, что означает, что место утечки из колонны находится выше последней точки замера, Точное местонахождение интервала негерметичности определяется по месту регистрации температурной аномалии при поднятии термометра, сохраняя постоянную скорость закачки нагретой жидкости. 1 ил. садной колонне 1 с дефектом 2 жидкости 3, заполняющей колонну 1 перед закачкой, и жидкости 4, нагретой в теплообменнике, и последовательные положения дистанционного термометра 5, спускаемого в колонну 1 на геофизическом кабеле 6 с заданным шагом 200 м для диаметра колонны 219 мм.

Для определения местонахождения негерметичности обсадной колонны устье скважины оборудуют лубрикатором, обвязывают цементировочным агрегатом. По1680965 следний подсоединяют к теплообменному устройству. Нэгревание жидкости 4 в теплообменнике осуществляют с помощью подачи пара от ППУ. Дистанционный высокочувствительный термометр 5 через лубрикэтор спускают в колонну 1 и снимают термограмму. Затем термометр 5 устанавливают на глубине 200 м (положение а) и начинают осуществлять с постоянной скоростью закачку горячей жидкости 4, температура которой на 10 — 20 С выше максимальной температуры по снятой до закачки термограмме. Когда горячая жидкость 4 достигает термометра 5 (положение б) на термограмме во временной регистрации появляется резкая температурная аномалия. Затем спускают термометр 5 еще на

200 м (положение в) и таким же образом контролируют продвижение теплового фронта.

Процесс продолжают до тех пор, пока после очередного спуска прибора и временного контроля температуры уже не будет изменения температуры относительно термограммы, снятой до закачки горячей жидкости (положение г); Это свидетельствует о том, что дефект колонны находится в интервале двух последних контролируемых точек.

Точное его местонахождение устанавливают по температурной аномалии при протяжке термометра вверх в процессе закачки жидкости (положение д).

Величина шага опускаемого термометра с верхним и нижним граничными значениями 100 — 200 м выбрана с целью повышения достоверности определения места негерметичности обсадных колонн.

Определение места негерметичности

5 обсадных колонн с диаметром 219 мм рекомендуется осуществлять при спуске термометра с шагом 200 м, а обсадных колонн с диаметром 426 мм — с шагом 100 м, Для обсадных колонн, диаметр которых

10 находится в интервале 219

Данный способ повышает достоверность определения интервала негерметич15 ности обсадных колонн, что позволяет исключить непроизводительные затраты времени, материальных и трудовых средств.

Формула изобретения

Способ определения интервала негер20 метичности обсадных колонн большого диаметра, содержащий закачку промывочной жидкости в обсадную колонну, ее нагрев и измерение температуры в скважине дистанционным термометром до начала и в про25 цессе закачки промывочной жидкости, о тл и ч а ю шийся тем, что, с целью повышения достоверности определения интервала негерметичности обсадных колонн большого диаметра, промывочную

30 жидкость нагревают до ее закачивания в обсадную колонну, закачку производят непрерывно, а измерение температуры производят с заданным шагом спуска дистанционного термометра.
