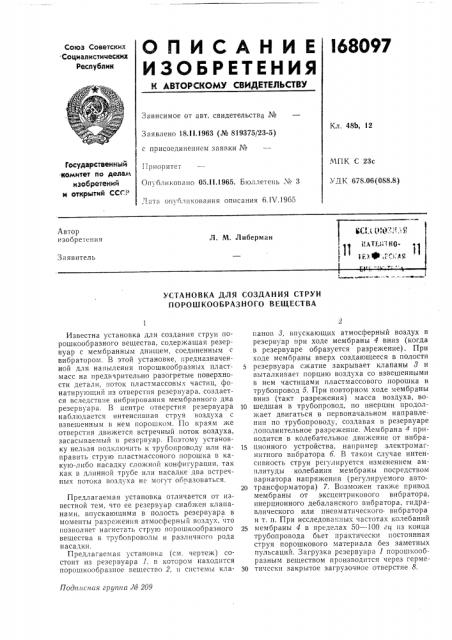

О П И С А Н И Е l68097
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 48b, 12
Заявлено 18.ll,1963 (№ 819375/23-5) с присоединегзием заявки №
МПК С 23с
УДК 678.06(688.8) Государственный
:комитет по дедам изобретений и открытий ССС!» г риоритс, Опубликовано О5.ll.1965. Бюллетень Л 3. 1ата опубликования описания 6.IV,1965
Автор изобретения
Л. М. Либерман
Заявитель
УСТАНОВКА ДЛЯ СОЗДАНИЯ СТРУИ
ПОРОШКООБРАЗНО ГО ВЕЩЕСТВА
Лодггисяая гругггга М 209
Известна установка для создания струи порошкообразного вещества, содержащая резервуар с мембранным днищем, соединенным с вибратором. В этой установке, предназначенной для напыления порошкообразных пластмасс на предварительно разогретые поверхности детали, поток пластмассовых частиц, фонатиругощий из отверстия резервуара, создается вследствие вибрирования мембранного дна резервуара. В центре отверстия резервуара наблюдается интенсивная струя воздуха с взвешенным в нем порошком. По краям же отверстия движется встречный поток воздуха, засасываемый в резервуар. Поэтому установку нельзя подключить к трубопроводу или направить струго пластмассового ггорошг(а В какую-либо насадку сложной конфигурации, так как в длинной трубе или насадке два встречных потока воздуха не емогу т ооразоваться.
Предлагаемая установка отличается от известной тем, что ее резервуар снабжен клапанами, впускающими в полость резервуара в моменты разрежения атмосферный воздух, что позволяет нагнетать струю порошкообразного вещества в трубопроводы и различного рода насадки.
Предлагаемая установка (см. чертеж) состоит из резервуара 1, в котором находится порошкообразное вещество 2, и системы клапанов 3, впускающих атмосферный воздух в резерву ар при ходе мембраны 4 вниз (когда в резервуаре образуется разрежение). При ходе мембраны вверх создающееся в полости
5 резервуара сжатие закрывает клапаны 8 и выталкивает порцию воздуха со взвешенными в нем частицами пластмассового порошка в трубопровод 5. При повторном ходе мембраны вниз (такт разрежения) масса воздуха, во10 шедшая в трубопровод, по инерции продолжает двигаться в первоначальном направлении по трубопроводу, создавая в резервуаре дополнительное разрежение. Мембрана приводится в колебательное движение от вибра15 ционного устройства, например электромагнитного вибратора 6. В таком случае интенсивность струи регулируется изменением амплитуды колебания мембраны посредством вариатора напряжения (регулируемого авто20 трансформатора) 7. Возможен также привод мембраны от эксцентрикового вибратора, инерционного дебалансного вибратора, гидравлического или пневматического- вибратора и т. п. При исследованных частотах колебаний
25 мембраны 4 в пределах 50 — 100 ггг пз конца трубопровода бьет практически постоянная струя порошкового материала без заметных пульсаций. Загрузка резервуара 1 порошкообразным веществом производится через герме.30 тически закрытое загрузочное отверстие 8.
168097
Предмет изобретения
Составитель Л. М. Дмитриев
Редактор Б. С. Нанкнна Техред T. П. Курилко Корректор А. А. Березуева
Заказ 519Д Тираж 500 Формат бум. 60) 90 /з Объем 0,16 изд. л. Цена 5 коп.
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, д, 2
Установка для создания струи порошкообразного вещества, содержащая резервуар с мембранным днищем, соединенным с вибратором, отличающаяся тем, что, с целью нагнетания струи порошкообразного вещества в трубопроводы и насадки, резервуар снабжен клапанами, впускающими в полость резервуара ат5 мосферный воздух в момент разрежения.
