Реферат



Изобретение относится к машиностроению и может быть использовано для разъемного соединения деталей с невыпадающими болтами в условиях ограниченной толщины съемного элемента. Цель изобретения - повышение надежности в эксплуатации и улучшение сборки-разборки. Резьбовое соединение содержит базовую и присоединяемую детали , невыпадающий болт и размещенный в ступенчатом отверстии в присоединяемой детали и на болте фиксатор, выполненный в виде втулки с внутренней резьбой. При этом втулка телескопически охватывает болт, а присоединяемая деталь - втулку, а во втулке выполнена проточка диаметром большим, чем наружный диаметр резьбы болта. Сумма глубины этой проточки с величиной свободного хода втулки в присоединяемой детали больше или равна длине резьбового участка болта. 1 ил.

COIO3 СОВЕ ТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)s F 16 В 41/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

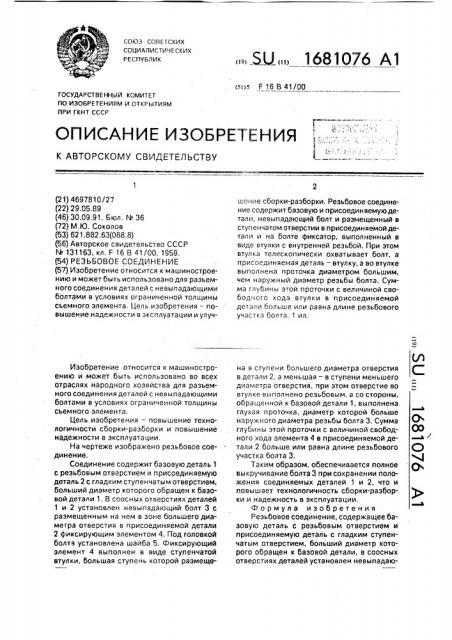

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (00 l

О 4 о (21) 4697810/27 (22) 29.05.89 (46) 30.09.91. Бюл. М 36 (72) М,Ю. Соколов (53) 621.882.63{088.8) (56) Авторское свидетельство СССР

М 131163, кл, F 16 В 41/00, 1959. (54) РЕЗЬБОВОЕ СОЕДИНЕНИЕ (57) Изобретение относится к машиностроению и может быть использовано для разъемного соединения деталей с невыпадающими болтами в условиях ограниченной толщины съемного элемента. Цель изобретения — повышение надежности в эксплуатации и улучИзобретение .относится к машиностроению и может быть использовано во всех отраслях народного хозяйства для разъемного соединения деталей с невыпадающими болтами в условиях ограниченной толщины съемного элемента.

Цель изобретения — повышение техно-. логичности сборки-разборки и повышение надежности в эксплуатации.

На чертеже изображено резьбовое соединение.

Соединение содержит базовую деталь 1 с резьбовым отверстием и присоединяемую деталь 2 с гладким ступенчатым отверстием, больший диаметр которого обращен к базовой детали 1. В соосных отверстиях деталей

1 и 2 установлен невыпадающий болт 3 с размещенным на нем в зоне большего диаметра отверстия в присоединяемой детали

2 фиксирующим элементом 4. Под головкой болта установлена шайба 5. Фиксирующий элемент 4 выполнен в виде ступенчатой втулки, большая ступень которой размеще„„RJ 1681076 А1 шение сборки-разборки, Резьбовое соединение содержит базовую и присоединяемую детали, невыпадающий болт и размещенный в ступенчатом отверстии в присоединяемой детали и на болте фиксатор, выполненный в виде втулки с внутренней резьбой. При этом втулка телескопически охватывает болт, а присоединяемая деталь — втулку, а во втулке выполнена проточка диаметром большим, чем наружный диаметр резьбы болта. Сумма глубины этой проточки с величиной свободного хода втулки в присоединяемой детали больше или равна длине резьбового участка болта. 1 ил. на в ступени большего диаметра отверстия в детали 2, а меньшая — в ступени меньшего диаметра отверстия, при этом отверстие во втулке выполнено резьбовым, а со стороны, обращенной к базовой детали 1, выполнена глухая проточка, диаметр которой больше наружного диаметра резьбы болта 3. Сумма глубины этой проточки с величиной свободного хода элемента 4 в присоединяемой детали 2 больше или равна длине резьбового участка болта 3.

Таким образом, обеспечивается полное выкручивание болта 3 при сохранении положения соединяемых деталей 1 и 2, что и повышает технологичность сборки-разборки и надежность в эксплуатации.

Формула изобретения

Резьбовое соединение, содержащее базовую деталь с резьбовым отверстием и присоединяемую деталь с гладким ступенчатым отверстием, больший диаметр которого обращен к базовой детали, в соосных отверстиях деталей установлен невыпадаю1681076

Составитель H,Øeà÷eíêo

Техред M.Моргентал Корректор А. Осаул ен ко

Редактор M.Келемеш

Заказ 3301 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и О1крытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производстве1 но-изда Тел ьс1<ий комбинат "Патент", r. Ужгород, ул.Гагарина, 101

lUNA бОлт с размещенным на н8м в зоне большего диаметра отверстия в присоединяемой детали фиксирующим элементом, О, т л и ч а ю щ 8 8 с я т8м, что, с целью повышения надежности в эксплуатации и повышения технологичности процессов сборки-разборки., фиксирующий элемент выполнен в виде ступенчатой втулки, большая ступень которой размещена в ступени большего диаметра отверстия в присоединяемой детали, а меньшая — в ступени меньшего диаметра отверстия, при этом отверстие во втулке выполнено резьбовым, а со стороны, обращенной к базовой детали, вы5 полнена глухая проточка, диаметр которой больше наружного диаметра резьбы болта, причем сумма глубины этой проточки с величиной свободного хода втулки в присоединяемой детали больше или равна длине

10 резьбового участка болта,
