Заслонка
Иллюстрации
Реферат
Изобретение относится к арматуростроению и может быть использовано в качестве запорной арматуры для воздухогазопроводов низкого давления с высокотемпературными средами. Целью изобретения является повышение надежности работы заслонки , которая достигается за счет того, что кинематическая связь между запорным органом 2 и приводом заслонки выполнена в виде гайки 4, размещенной на валу 3 и установленной с возможностью взаимодействия выполненных в ней буртов 9 и 10 с буртом 8 стакана 7, размещенного на корпусе соосно с валом 3. Кинематическая связь обеспечивает передачу усилия на поворот запорного органа, на уплотнение рабочих поверхностей и на фиксацию запорного органа в положениях Закрыто и Открыто. 2 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (я)з F 16 К 1/22
ГОСУДАРСТВЕННЫИ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Г, (21) 4652904/29 (22) 17.02.89 (46) 30.09.91. Бюл, М 36 (71) Специальное и роектное и конструкторско-технологическое бюро "П ромгазаппарат " (72) Н,П.Исковский, А.Г.Шемякин и А.В.Валошин (53) 621.646 (088.8) (56) Авторское свидетельтво СССР
М 943456, кл. F16 К 1/22,,1980. (54) ЗАСЛОНКА (57) Изобретение относится к арматуростроению и может быть использовано в качестве запорной арматуры для.воздухогазопроводов низкого давления с высокотемператур„, ЯЫ„„1681G95 А1 ными средами. Целью изобретения является повышение надежности работы заслонки, которая достигается за счет того, что кинематическая связь между запорным органом 2 и приводом заслонки выполнена в виде гайки 4, размещенной на валу 3 и установленной с возможностью взаимодействия выполненных в ней буртов 9 и 10 с буртом 8 стакана 7, размещенного на корпусе соосно с валом 3. Кинематическая связь обеспечивает передачу усилия на поворот запорного органа, нэ уплотнение рабочих поверхностей и на фиксацию запорного ор.гана в положениях "Закрыто" и "Открыто".
2 ил.
1681095
Составитель В.Козлов
Редактор Н.Цалихина Техред M,Màðãåíòàë Корректор Т.Палий
Заказ 3302 Тираж Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж-35, Раушская наб., 4/5
Производственно-издательский комбинат "Патент", r, Ужгород, ул.Гагарина, 101
Изобретение относится к арматуростроению и может быть использовано в качестве запорной арматуры для воэдухогазопроводов низкого давления с высокотемпературными средами.
Целью изобретения является повышение надежности работы заслонки за счет упрощения конструкции механизма фиксирования рабочего положения запорного органа.

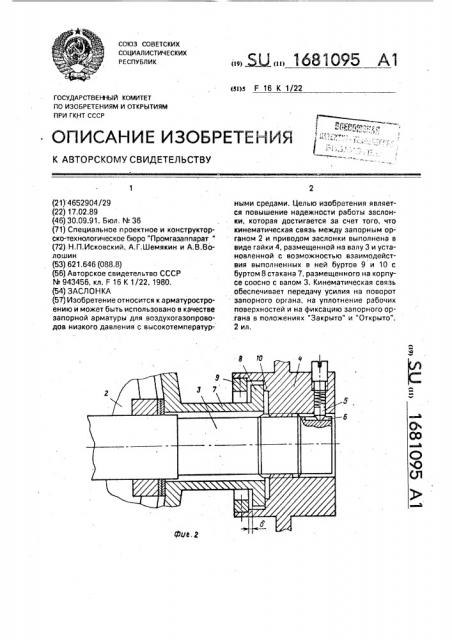

На фиг. 1 изображена заслонка, общий вид; на фиг. 2 — элементы кинематической связи вала с приводом.
Заслонка содержит корпус 1 и запорный орган 2, установленный на валу 3 и кинематически связанный с приводом посредством гайки 4, размещенной на валу 3 и снабженной подпружиненным штифтом
5. Вдоль вала 3 выполнен шпоночный паз 6.
На корпусе 1 соосно с валом 3 установлен стакан 7 с буртом 8, который имеет возможность взаимодействия с буртами 9 и 10, выполненными в гайке 4 привода. При этом бурт 9 представляет иэ себя кольцо, закреп. ленное в гайке 4. В корпусе 1 размещены седло 11 и упор 12. На фиг. 1 в качестве привода представлен маховик 13.
Заслонка работает следующим образом.
Передача усилия осуществляется через маховик 13 и гайку 4, при этом винтом через пружину регулируется давление подпружиненного штифта 5 на шпоночный паэ 6 на валу 3 заслонки. При вращении маховика 13 диск занимает положение "Открыто" ("3aкрыто"), а маховик продолжает вращаться, так как усилие привода превышает давле5 ние подпружиненного штифта 5 и он выходит иэ шпоночного паза 6, продолжая удерживать эапорный орган 2 в нужном положении. Рабочий ход д маховика 13 относительно вала 3 равен 1,5-2,0 шага резьбы.
10 Затем бурт 9 гайки 4 входит в зацепление трением с буртом 8 стакана 7 и запорный орган 2 фиксируется усилием винтовой пары. Между запорным органом 2 и корпусом
1 устанавливают для сборки регулирующие
15 зазор шайбы. Самопроизвольное открытие (закрытие) заслонки исключается, так как при этом винтовая пара работает на самоэажим.
20 Формула изобретения
Заслонка, содержащая корпус и запорный орган, установленный на валу и кинематически связанный с приводом, о т л и ч а ющ а я с я тем, что, с целью повышения
25 надежности работы, кинематическая связь выполнена в виде гайки с буртами, размещенной на валу запорного органа и снабженной подпружиненным штифтом, вдоль вала выполнен шпоночный паз, а на корпусе
30 соосно с валом установлен стакан с буртом с возможностью взаимодействия с буртами гайки привода.
