Способ герметизации сосуда дьюара

Способ герметизации сосуда дьюара

Иллюстрации

Показать все

Реферат



Изобретение относится к бытовой технике и может быть использовано для изготовления сосудов Дьюара, в том числе бытовых термосов. Целью изобретения является повышение качества сосуда за счет исключения перетекания припоя в межстенную полость. Герметизацию сосуда Дьюара производят путем вакуумирования через отверстие во внешней оболочке, нагревания, закрытия отверстия заглушкой и герметизации ее пайкой с последующим охлаждением . Перед вакуумированием сосуда припой размещают на наружной поверхности внешней оболочки во впадине за пределами отверстия, а заглушку, выполненную в виде сферы, закрепляют с помощью сублимирующего связующего на наружной поверхности припоя за пределами отверстия, при этом температура возгонки связующего ниже температуры припоя, 3 ил.

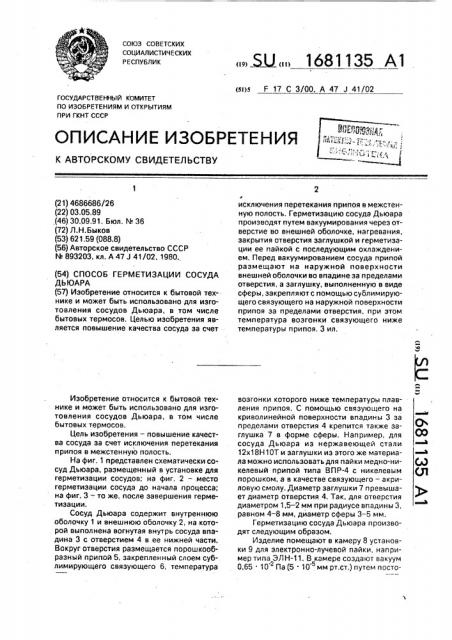

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4686686/26 (22) 03.05.89 (46) 30.09,91. Бюл. N 36 (72) Л.Н. Быков (53) 621.59 (088,8) (56) Авторское свидетельство СССР

М 893203, кл. А 47 J 41/02, 1980. (54) СПОСОБ ГЕРМЕТИЗАЦИИ СОСУДА

ДЬЮАРА (57) Изобретение относится к бытовой тех-нике и может быть использовано для изготовления сосудов Дьюара, в том числе бытовых термосов. Целью изобретения является повышение качества сосуда за счет

Изобретение относится к бытовой технике и может быть использовано для изготовления сосудов Дьюара, в том числе бытовых термосов.

Цель изобретения — повышение качества сосуда за счет исключения перетекания и рипоя в межсте н ную полость.

На фиг, 1 представлен схематически со-. суд Дьюара, размещенный в установке для герметизации сосудов; на фиг, 2 †.место герметизации сосуда до начала процесса; на фиг. 3 —, то же, после завершения герметизации.

Сосуд Дьюара содержит внутреннюю оболочку 1 и внешнюю оболочку 2, на которой выполнена вогнутая внутрь сосуда впадина 3 с отверстием 4 в ее нижней части.

Вокруг отверстия размещается порошкообразный припой 5, закрепленный слоем сублимирующего связующего 6, температура

„„Я2„„1681135 А1 (я)л F 17 С 3/00, А 47 J41/02

2 исключения перетекания припоя в межстенную полость. Герметизацию сосуда Дьюара производят путем вакуумирования через отверстие во внешней оболочке, нагревания, закрытия отверстия заглушкой и герметизации ее пайкой с последующим охлаждением. Перед вакуумированием сосуда припой размещают на наружной поверхности внешней оболочки во впадине за пределами отверстия, а заглушку, выполненную в виде сферы, закрепляют с помощью сублимирующего связующего на наружной поверхности припоя за пределами отверстия, при этом температура возгонки связующего ниже температуры припоя, 3 ил. возгонки которого ниже температуры плавления припоя. С помощью связующего на криволинейной поверхности впадины 3 за пределами отверстия 4 крепится также заглушка 7 в форме сферы. Например, для сосуда Дьюара из нержавеющей стали

12х18Н10Т и заглушки из этого же материала можно использовать для пайки медно-никелевый припой типа ВПР-4 с никелевым порошком, а в качестве связующего — акриловую смолу. Диаметр заглушки 7 превышает диаметр отверстия 4. Так, для отверстия диаметром 1,5 — 2 мм при радиусе впадины 3, равном 4 — 8 мм, диаметр сферы 3 — 5 мм.

Герметизацию сосуда Дьюара производят следующим образом.

Изделие помещают в камеру 8 установки 9 для электронно-лучевой пайки, например типа ЭЛН-11. В камере создают вакуум

0,65 . 10 Па (5 10 мм рт.ст,) путем посто1681135 я н ной откачки иэ нее воздуха, при этом давление в вакуумной полости 10 сосуда становится равным давлению в камере, Включением электронной пушки 11 установки 9 производят разогрев внешней оболочки 2 сосуда в зоне отверстия 4. По достижении температуры сублимации связующего (350 — 450 С) происходит его возгонка, при этом заглушка 7, освободившись от крепления связующим, под действием силы тяжести скатывается по криволинейной поверхности впадины 3 к отверстию 4, закрывая его. Дальнейшее повышение температуры до 1000-10500С приводит к расплавлению припоя 5 и равномерному растеканию его вокруг заглушки 7 с образованием, при остывании, вакуумно-плотного шва.

В предлагаемом изобретении заглушка, выполненная в виде сферы и закрепленная на внешней оболочке сосуда сублимирующим связующим, при нагреве до температуры возгонки связующего скатывается под действием силы тяжести по вогнутой поверхности впадины, имеющейся на внешней оболочке, и закрывает отверстие, препятствуя протеканию припоя внутрь сосуда при дальнейшем нагреве зоны герметизации вплоть до расплавления припоя. Используемый в качестве связующего состав — 1 ный раствор сополимера БМК-5 ОСТ

6-01-26-75(сополимер бутилового эфира мегакриловой кислоты и метакриловой кислоты, полученный суспенэионным методом) в растворителе Р-5 ГОСТ 7827-74 — после испарения растворителя образует пленку, которая сублимирует при нагреве до 350450 С, Температура плавления медно-никелевого припоя ВПр-2, применяемого для пайки. нержавеющей стали 12х18Н10Т, со5 ставляет 1000 С. Поэтому отверстие во внешней оболочке сосуда всегда закрыто заглушкой — сферой еще до расплавления припоя, препятствуя его протеканию внутрь сосуда. Герметизация сосудов по предлага10 емому способу может осуществляться не только на установках электронно-лучевого нагрева типа ЭЛН-11. ЭЛН-13, но и на любом другом вакуумном оборудовании (например, в шахтных вакуумных печах) с

15 общим прогревом до температуры сублимации связующего и местным индукционным нагревом для расплавления припоя.

Формула изобретения

20 Способ герметизации сосуда Дьюара путем размещения припоя и заглушки на наружной поверхности внешней оболочки эа пределами отверстия, вакуумирования через отверстие во внешней оболочке, на25. гревания, закрытия отверстия заглушкой и герметизации ее пайкой с последующим охлаждением. отличающийся тем, что. с целью повышения качества сосуда за счет исключения протекания припоя в межстен30 ную полость, внешнюю оболочку в зоне отверстия выполняют с вогнутой внутрь сосуда впадиной, заглушку в форме сферы закрепляют на припое с помощью сублимирующего связующего, при этом температу35 ра возгонки связующего ниже температуры плавления припоя.

1681135

Составитель Г.Ольшанская

Техред M.Ìîðråíòàë Корректор М,Кучерявая

Редактор М.Келемеш
