Реферат



Изобретение касается установок для создания зрелищных эффектов. Цель изобретения - повышение зрелищного эффекта. Установка для световых эффектов содержит сферическое тело с зеркальными гранями, привод вращения его, датчик частоты вращения , управляемые фазовращателем и блок генераторов случайных сигналов. 1 ил.

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sI)s F 21 P 5/02

fOCYQAPCTBEI+IblA КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

Ръм

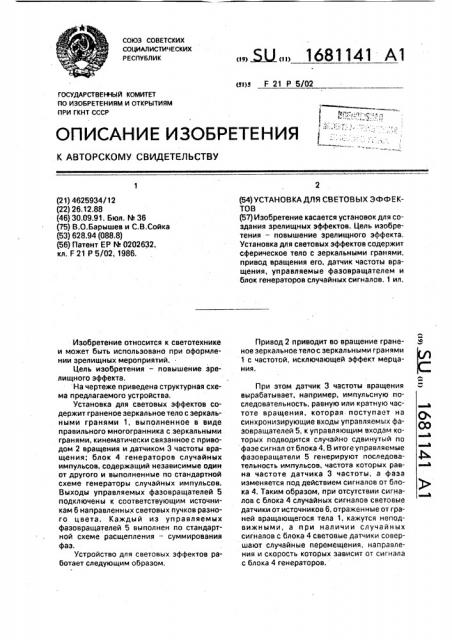

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4625934/12 (22) 26.12.88 (46) 30.09.91. Бюл. N. 36 (75) В.О.Барышев и С.В.Сойка (53) 628.94 (088.8) (56) Патент ЕР йЬ 0202632, кл. F 21 P 5/02, 1986.

Изобретение относится к светотехнике и может быть использовано при оформлении зрелищных мероприятий..

Цель изобретения — повышение зрелищного эффекта.

На чертеже приведена структурная схема предлагаемого устройства.

Установка для световых эффектов содержит граненое зеркальное тело с зеркальными гранями 1, выполненное в виде правильного многогранника с зеркальными гранями, кинематически связанное с приводом 2 вращения и датчиком 3 частоты вращения; блок 4 генераторов случайных импульсов, содержащий независимые один от другого и выполненные по стандартной схеме генераторы случайных импульсов.

Выходы управляемых фазовращателей 5 подключены к соответствующим источникам 6 направленных световых пучков разного цвета. Каждый из управляемых фазовращателей 5 выполнен по стандартной схеме расщепления — суммирования фаз.

Устройство для световых эффектов работает следующим образом, „„5U 1681141 А1 (54) УСТАНОВКА ДЛЯ СВЕТОВЫХ ЭФФЕКТ0В (57) Изобретение касается установок для создания зрелищных эффектов. Цель изобретения — повышение зрелищного эффекта.

Установка для световых эффектов содержит сферическое тело с зеркальными гранями, привод вращения его, датчик частоты вращения, управляемые фазовращателем и блок генераторов случайных сигналов. 1 ил.

Привод 2 приводит во вращение граненое зеркальное тело с зеркальными гранями

1 с частотой, исключающей эффект мерцания, При этом датчик 3 частоты вращения вырабатывает, например, импульсную последовательность, равную или кратную частоте вращения, которая поступает на синхронизирующие входы управляемых фазовращателей 5, к управляющим входам которых подводится случайно сдвинутый по фазе сигнал от блока 4. В итоге управляемые фазовращатели 5 генерируют последовательность импульсов, частота которых равна частоте датчика 3 частоты, а фаза изменяется под действием сигналов от блока 4. Таким образом, при отсутствии сигналов с блока 4 случайных сигналов световые датчики от источников 6, отраженные от граней вращающегося тела 1, кажутся неподвижными, а при наличии случайных сигналов с блока 4 световые датчики совершают случайн ые перемещения, на и ра аленияя и скорость которых зависит от сигнала с блока 4 генераторов.

1681141

Составитель В,Тюркин

Редактор M.Êåëåìåø Техред M,Ìîðãåíòàë Корректор М.Кучерявая

Заказ 3304 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Рэушская наб., 4/5

Производственно-издательский комбиндт "Патент", г. Ужгород, ул.Гагарина, 101

Поскольку на выходах блока 4 присутствуют независимые один от другого случайные сигналы, световые зайчики-, отраженные от граненого зеркального тела

1, совершают независимые один от другого перемещения о носительно точки покоя.

Формула изобретения

Установка для световых эффектов, содержащая сферическое тело с зеркальными гранями, кинематически связанное с приводом вращения, и источники направленных световых пучков разного цвета, направленные на граненое зеркальное тело, о т л и ч аю щ а я с я тем, что, с целью повышения зрелищного эффекта, она содержит датчик частоты вращения граненого зеркального тела, блок генераторов случайных сигналов

5 и управляемые фазовращатели, выходы которых соединены с входами соответствующих источников направленных световых пучков разного цвета, причем выходдатчика частоты вращения подключен к синхронизи10 рующим входам управляемых фазовращателей, управляющие входы которых соединены с соответствующими выходами блока генераторов случайных сигналов.
