Регулируемый усилитель

Регулируемый усилитель

Иллюстрации

Показать все

Реферат



Изобретение относится к усилительной технике. Цель изобретения расширение диапазона регулирования коэффициента усиления. В регулируемом усилителе используются первый и второй операционные усилители 1 и 2, первый делитель 3 напряжения , выполненный с первым, вторым и третьим отводами и включенный между выходом первого операционного усилителя 1 и общей шиной, а также элемент 4 с регулируемым сопротивлением, выполненный на втором делителе 5 напряжения, отвод которого подключен к инвертирующему входу второго операционного усилителя 2 и на потенциометре 6, выводы которого подключены к первому и третьему отводам первого делителя 3 напряжения, а движок - к инвертирующему входу первого операционного усилителя 1. При этом второй делитель 5 напряжения включен между выводами потенциометра 6, а выход второго операционного усилителя 2 соединен с вторым отводом первого делителя 3 напряжения Предложенный регулируемый усилитель позволяет регулировать как величину так и знак коэффициента усиления 1 ил ласт Vrara

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s>)s Н 03 6 3/02 Н 03 РЗ/45

ГОСУДАРСТВЕ1-НЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

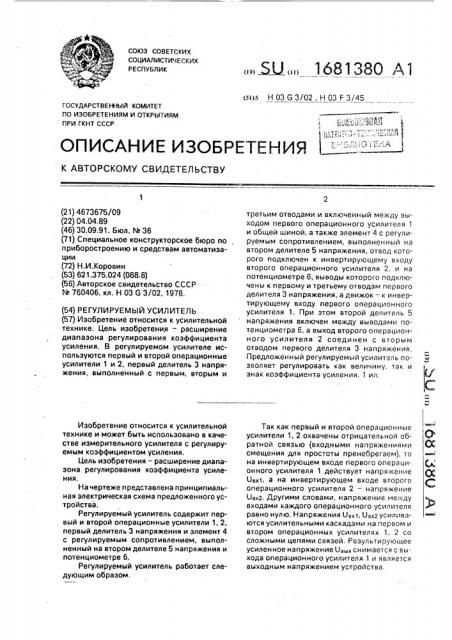

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ! ! маются

1о, (Х

Ы

О:

C (21) 4673675/09 (22) 04.04.89 (46) 30.09,91. бюл. М 36 (71) Специальное конструкторское бюро по приборостроению и средствам автоматизации (72) Н.И.Коровин (53) 621.375.024 (088.8) (56) Авторское свидетельство СССР

М 760406, кл. Н 03 GЗ/02,,1978. (54) РЕГУЛИРУЕМЫЙ УСИЛИТЕЛЬ (57) Изобретение относится к усилительной технике. Цель изобретения - расширение диапазона регулирования коэффициента усиления. В регулируемом усилителе используются первый и второй операционные усилители 1 и 2, первый делитель 3 напряжения, выполненный с первым, вторым и

Изобретение относится к усилительной технике и может быть использовано в качестве измерительного усилителя с регулируемым коэффициентом усиления.

Цель изобретения — расширение диапазона регулирования коэффициента усиления, Ка чертеже представлена принципиальная электрическая схема предложенного устройства.

Регулируемый усилитель содержит первый и второй операционные усилители 1, 2, первый делитель 3 напряжения и элемент 4 с регулируемым сопротивлением, выполненный на втором делителе 5 напряжения и потенциометре 6.

Регулируемый усилитель работает следующим образом, ру, Ц д,) 1 68 1 38Î A l третьим отводами и включенный между выходом первого операционного усилителя 1 и общей шиной, а также элемент 4 с регулируемым сопротивлением, выполненный на втором делителе 5 напряжения, отвод которого подключен к инвертирующему входу второго операционного усилителя 2, и на потенциометре 6, выводы которого подключены к первому и третьему отводам первого делителя 3 напряжения, а движок — к инвертирующему входу первого операционного усилителя 1. При этом второй делитель 5 напряжения включен между выводами потенциометра 6, а выход второго операционного усилителя 2 соединен с вторым отводом первого делителя 3 напряжения.

Предложенный регулируемый усилитель позволяет регулировать как величину, так и знак коэффициента усиления. 1 ил, Так как первый и второй операционные усилители 1, 2 охвачены отрицательной обратной связью (входными напряжениями смещения для простоты пренебрегаем), то на инвертирующем входе первого операционного усилителя 1 действует напряжение

Usx1, а на инвеРтиРУющем входе втоРого операционного усилителя 2 — напряжение

Uex2. Другими словами, напряжение между входами каждого операционного усилителя равно нулю. Напряжения Uex1, 0 „ усиливаются усилительными каскадами на первом и втором операционных усилителях 1, 2 со сложными цепями связей. Результирующее усиленное напряжение U»x снимается с выхода операционного усилителя 1 и является выходным напряжением устройства.

1681380

N живых

><(вх I вх2 ) N+1+4MN

0вых (0вх1 U вх2 )

Вык

Можно получить выражение для выходного напряжения в следующем виде: где А — отношение сопротивлений плеч второго делителя 5 напряжения;

a — коэффициент, характеризующий относительное положение движка потенциометра 6 (О а 1 );

N — отношение сопротивлений крайних плеч первого делителя 3 напряжения к сопротивлениям его средних плеч;

М вЂ” отношение сопротивлений средних плеч первого делителя 3 напряжения к сопротивлению параллельно включенных потенциаметра 6 и второго делителя 5 напряжения.

В случае, когда А - 1, получим (2) т.е. при а= О получаем К - N + 1 + 4MN, при а - 1 получаем К - -(й + 1 + 4MN), при а = 0 5 получаем К = + вв. В последнем случае коз ффи циент усиления on ределяется усилением первого и второго операционных усилителей 1, 2 при разомкнутой обратной связи.

Таким образом, предложенный регулируемый усилитель позволяет регулировать как величину, так и знак коэффициента усиления. Возможен вариант выполнения устройства, когда движок потенциометра 6 подключен к инвертирующему входу второго операционного усилителя 2, а отвод вто5 рого делителя 5 напряжения — к инвертирующему входу первого операционного усилителя 1.

Формула изобретения

10 Регулируемый усилитель, содержащий первый и второй операционные усилители, первый делитель напряжения, выполненный с первым, вторым и третьим отводами и включенный между выходом первого one15 рационного усилителя и общей шиной, а также элемент с регулируемым сопротивлением, при этом неивертирующие входы первого и второго операционных усилителей являются входами устройства, выхд первого

20 операционного усилителя является выходом устройства, выход второго операциониого усилителя подключен к второму отводу первого делителя напряжения, о т л и ч а юшийся тем, что, с целью расширения

25 диапазона регулирования коэффициента усиления, элемент с регулируемым сопротивлением выполнен на втором делителе напряжения, отвод которого подключен к инвертирующему входу второго операцион30 ного усилителя, и на потенциометре, выводы которого подключены к первому и третьему отводам первого делителя напряжения, а движок — к инвертирующему входу первого операционного усилителя, при этом

35 второй делитель напряжения включен между выводами потенциометра,
