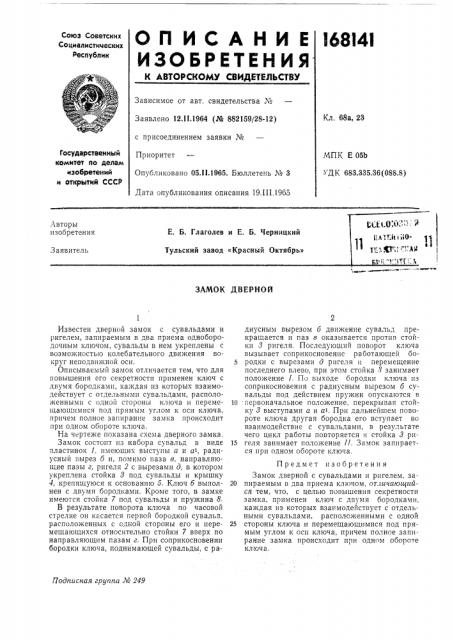

Оп ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

I68I4I

Зависимое от авт. свидетельства ¹

Заявлено 12Л1.1964 (№ 882159/28-12) с присоединением заявки №

Приоритет

Опубликовано О5.11.1965. Бюллетень № 3

Дата опубликования описания 19.1I I.1965

Кл. 68а, 23

Государствеииый комитет по делам изобретеиий и открытий СССР

МПК Е 05Ь

i ÄÊ 683.335.36 (О88.8) ° е» с%

ЗАМОК ДВЕРКОИ

Подписная группа № 249

Известен дверной замок с сувальдами и ригелем, запираемым в два приема однобородочным ключом, сувальды в нем укреплены с возможностью колебательного движения вокруг неподвижной оси.

Описываемый замок отличается тем, что для повышения его секретности применен ключ с двумя бородками, каждая из которых взаимодействует с отдельными сувальдами, расположенными с одной стороны ключа и перемещающимися под прямым углом к оси ключа, причем полное запирание замка происходит при одном обороте ключа.

На чертеже показана схема дверного замка.

Замок состоит пз набора сувальд в виде пластинок 1, имеющих выступы а и а1, радиусный вырез б и, помимо паза в, направляющие пазы г, ригеля 2 с вырезами д, в котором укреплена стойка 8 под сувальды и крышку

4, крепящуюся к основанию 5. Ключ б выполнен с двумя бородками. Кроме того, в замке имеются стойка 7 под сувальды и пружина 8.

В результате поворота ключа по часовой стрелке он касается первой бородкой сувальд, расположенных с одной стороны его и перемещающихся относительно стойки 7 вверх по направляющим пазам г. При соприкосновении бородки ключа, поднимающей сувальды, с радиусным вырезом б движение сувальд прекращается и паз в оказывается против стойки 8 ригеля. Последующий поворот ключа вызывает соприкосновение работающей бо5 родки с вырезами д ригеля и перемещение последнего влево, при этом стойка 8 занимает положение I. По выходе бородки ключа из соприкосновения с радиусным вырезом б сувальды под действием пружин опускаются в

10 первоначальное положение, перекрывая стойку 8 выступами а и а>. При дальнейшем повороте ключа другая бородка его вступает во взаимодействие с сувальдами, в результате чего цикл работы повторяется и стойка 8 ри15 геля занимает положение 1!. Замок запирается при одном обороте ключа.

Предмет изобретения

Замок дверной с сувальдами и ригелем, за20 пираемым в два приема ключом, отличаюи1ийся тем, что, с целью повышения секретности замка, применен ключ с двумя бородками, каждая из которых взаимодействует с отдельными сувальдами, расположенными с одной

25 стороны ключа и перемещающимися под прямым углом к оси ключа, причем полное запирание замка происходит при одном обороте ключа.

168141 д б
