Устройство для рекомбинации водорода и кислорода

Устройство для рекомбинации водорода и кислорода

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для рекомбинации водорода и кислорода и позволяет повысить надежность. В устройстве для рекомбинации водорода и кислорода с носителем катализаторного материала и проволоками, которые отходят от носителя и также снабжены катализаторным материалом, носитель катализаторного материала представляет собой пластину, которая загнута по меньшей мере по одной кромке. В загнутой кромке расположена по меньшей мере одна проволока в теплопроводящем контакте с листом . 5 з.п. ф-лы, 2 ил.

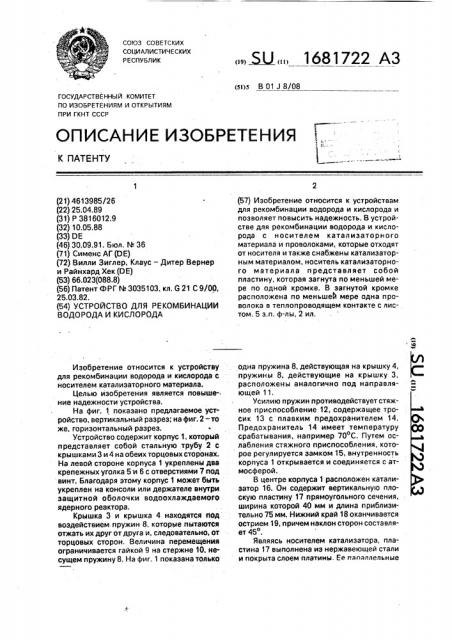

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)л В 01 J 8/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

««

° «

«Ф (21) 4613985!26 (22) 25.04.89 (31) Р 3816012.9 (32) 10.05.88 (33) DE (46) 30.09.91. Бюл. (Ф 36 (71) Сименс АГ(ОЕ) (72) Вилли Зиглер, Клаус — Дитер Вернер и Райнхард Хек(ОЕ) (53) 66.023(088.8) (56) Патент ФРГ М 3035103, кл. G 21 С 9/00, 25.03.82. (54) УСТРОЙСТВО ДЛЯ РЕКОМБИНАЦИИ

ВОДОРОДА И КИСЛОРОДА

Изобретение относится к устройству для рекомбинации водорода и кислорода с носителем катализаторного материала.

Целью изобретения является повышение надежности устройства.

На фиг. 1 показано предлагаемое устройство, вертикальный разрез; на фиг. 2-m же, горизонтальный разрез.

Устройство содержит корпус 1, который представляет собой стальную трубу 2 с крышками 3 и 4 на обеих торцовых сторонах.

На левой стороне корпуса 1 укреплены два крепежных уголка 5 и 6 с отверстиями 7 под винт. Благодаря этому корпус 1 может быть укреплен на консоли или держателе внутри защитной оболочки водоохлаждаемого ядерного реактора.

Крышка 3 и крышка 4 находятся под воздействием пружин 8, которые пытаются отжать их друг от друга и, следовательно, от торцовых сторон. Величина перемещения ограничивается гайкой 9 на стержне 10, несущем пружину 8. На фиг. 1 показана только

„„5U 1681722 А3 (57) Изобретение относится к устройствам для рекомбинации водорода и кислорода и позволяет повысить надежность. В устройстве для рекомбинации водорода и кислорода с носителем каталиэаторного материала и проволоками, которые отходят от носителя и также снабжены катализаторным материалом, носитель каталиэаторного материала представляет собой пластину, которая загнута по меньшей мере по одной кромке. В загнутой кромке расположена по меньшей мере одна проволока в теплопроводящем контакте с лис- . том. 5 э.п. ф-лы, 2 ил, одна пружина 8, действующая на крышку 4, пружины. 8, действующие на крышку 3, расположены аналогично под направляющей 11.

Усилию пружин противодействует стяжное приспособление 12, содержащее тросик 13 с плавким предохранителем 14.

Предохранитель 14 имеет температуру срабатывания, например 70 С. Путем ослабления стяжного приспособления, которое регулируется замком 15, внутренность корпуса 1 открывается и соединяется с атмосферой.

В центре корпуса 1 расположен катализатор 16. Он содержит вертикальную плоскую пластину 17 прямоугольного сечения, ширина которой 40 мм и длина приблизительно 75 мм. Нижний край 18 оканчивается острием 19, причем наклон сторон составляет 45 .

Являясь носителем катализатора, пластина 17 выполнена иэ нержавеющей стали и покрыта слоем платины. Ее параллельные

1681722

15 кромки 20 и 21 загнуты на ширину нескольких миллиметров, В эагнугых участках проложены платиновые проволоки 22 и 23, которые выступают из пластины 17 приблизительно на 40 мм вверх и вниз. По меньшей мере в двух местах и в нижней и верхней части пластины 17 отгибы закреплены точечной сваркой, при этом обеспечивается хорошая теплопроводность соединения проволок 22 и 23 с пластиной 17.

Пластина 17 закреплена двумя проходящими поперек оси трубы стержнями 24 и 25, которые-.проходят через отверстия 26 и 27 пластины 17. Пластина 17 зажимается гайками 28, которые расположены попарно и законтрены. Стержни 24 и 25 установлены в резьбовых втулках 29, которые приварены к корпусу 1.

Использование данного изобретения позволит при небольшой концентрации обрабатываемого водорода обеспечить надежную рекомбинацию за счет большого тепловыделения при малой массе носителя, Формула изобретения

1. Устройство для рекомбинации водорода и кислорода, включающее трубу„ внутри которой размещены носитель катализаторного материала и закрепленное на корпусе приспособление для фиксации катализатора, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, носитель выполнен в виде пластины, имеющей по меньшей мере одну загнутую кромку, в ко5 торой размещена по меньшей мере одна проволока, покрытая катализаторным материалом и находящаяся в теплопроводящем контакте с укаэанной пластиной.

2. Устройство по и. 1, о т л и ч а ю щ е е10 с я тем, что пластина имеет две параллельные загнутые кромки, снабженные проволоKOA.

3. Устройство по пп. 1 и 2, о т л и ч а ющ е е с я тем, что пластина расположена в

15 трубе вертикально, и проволока выходит за пределы верхней и нижней кромок пластины, 4.Устройство по и. 1, отлича ющеес я тем, что нижняя кромка пластины имеет

20 форму угольника с вершиной, направленной вниз по оси трубы, 5. Устройство по пп, 1 — 4, о т л и ч а ющ е е с я тем, что труба снабжена торцовыми крышками и пружинами с приспособлени25 ем, снабженным плавким элементом, 6.Устройство по п,5, о тл ич а ю ш ее с я тем, что носитель с катализатором размещен по оси трубы посредством штанги, закрепленной перпендикулярно оси тру30 бы.

168172Ð

Составитель Н. Кацовская

Техред М.Моргентал Корректор В. Гирняк

Редактор О. Спесивых

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101

Заказ 3318 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
