Реферат



I68I8O

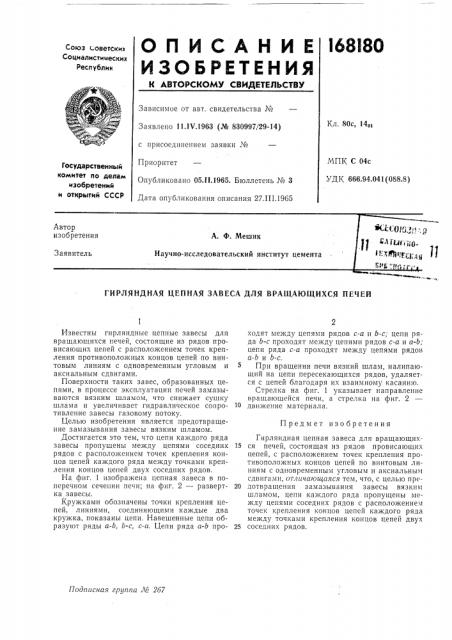

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз с;оветски»

Социалисти еских

Республик

Зависимое от авт. свидетельства №

Заявлено 11.1К1963 (№ 830997/29-14) Кл. 80с, 14pq с присоединением заявки ¹

Приоритет

МПК С 04с

УДК 666.94.041(088.8) Государственный комитет по делам изобретений и открытий СССР

Опубликовано 05.11.1965. Бюллетень № 3

Дата опубликования описания 27.111.1965

ГИРЛЯНДНАЯ ЦЕПНАЯ ЗАВЕСА ДЛЯ ВРАЩАЮЩИХСЯ ПЕЧЕИ

Предмет изобретения

Подписная. группа Л6 267

Известны гирляндные цепные завесы для вращающихся печей, состоящие из рядов провисающих цепей с расположением точек крепления противоположных концов цепей по винтовым линиям с одновременным угловым и аксиальным сдвигами.

Поверхности таких завес, образованных цепями, в процессе эксплуатации печей замазываются вязким шламом, что сии>кает сушку шлама и увеличивает гидравлическое сопротивление завесы газовому потоку, Целью изобретения является предотвращение замазывания завесы вязким шламом.

Достигается это тем, что цепи каждого ряда завесы пропущены между цепями соседних рядов с расположением точек крепления концов цепей каждого ряда между точками крепления концов цепей двух соседних рядов.

На фиг, 1 изобра>кена цепная завеса в поперечном сечении печи; на фиг. 2 — развертка завесы.

Кружками обозначены точки крепления цепей, линиями, соединяющими каждые два кружка, показаны цепи. Навешенные цепи образуют ряды а-К b-с, с-а. Цепи ряда а-b npoходят между цепями рядов с-а и b-c; цепи ряда b-с проходят между цепями рядов с-а и а-b; цепи ряда с-а проходят между цепями рядов а-b u b-c.

При вращении печи вязкий шлам, налипающий на цепи пересекающихся рядов, удаляется с цепей благодаря их взаимному касанию.

Стрелка на фиг. 1 указывает направление вращающейся печи, а стрелка на фиг. 2

10 движение материала, Гирляндная цепная завеса для вращающих15 ся печей, состоящая из рядов провисающих цепей, с расположением точек крепления противоположных концов цепей по винтовым линиям с одновременным угловым и аксиальным сдвигами, отличающаяся тем, что, с целью пре20 дотвращения замазывания завесы вязким шламом, цепи каждого ряда пропущены между цепями соседних рядов с расположением точек крепления концов цепей каждого ряда между точками крепления концов цепей двух

25 соседних рядов.

168180

Фиг 1

Фиг. 2

Составитель А. А. Булычин

Техред Л. К. Ткаченко Корректор Л. Е. Марисич

Редактор Г. М. Печоров

Типография, пр. Сапунова, 2

Заказ 512j6 Тираж 550 Формат бум. 60><908>

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4.
