Интравенозный фильтр

Интравенозный фильтр

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике. Целью изобретения является увеличение срока эффективной фильтрации. Интравенозный фильтр содержит конусовидный пружинящий каркас, фильтрующие элементы которого выполнены в виде равно-удаленных одна от другой ножек с вилкообразными разветвлениями с остриями, и объединенных в единое целое кольцевой площадкой. Расстояние между разветвлениями составляет 4-5 мм. Эффект достигается за счет того, что концы каждой пары соседних ножек объединены V-образными соединениями, вершины соединений направлены к центру фильтра и расположены на соосной с фильтром окружности, радиус которой равен половине расстояния от центра фильтра до острия ножек, при этом плоскости сторон V-образных соединений и сопряженных с ними ножек перпендикулярны . 4 ил.

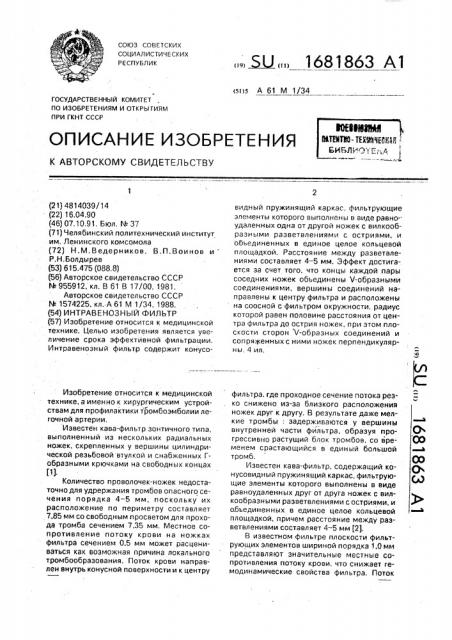

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 А 61 М 1/34

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4814039/14 (22) 16.04.90 (46) 07.10.91. Бюл, N. 37 (71) Челябинский политехнический институт им. Ленинского комсомола (72) Н.M.B åäåðíèêîâ, В.П.Воинов и

Р.Н. Болды рев (53) 615.475 (088,8) (56) Авторское свидетельство СССР

М 955912, кл. В 61 В 17/00, 1981.

Авторское свидетельство СССР

М 1574225, кл. А 61 М 1/34, 1988. (54) ИНТРАВЕНОЗНЫЙ ФИЛЬТР (57) Изобретение относится к медицинской технике. Целью изобретения является увеличение срока эффективной фильтрации.

Интравенозный фильтр содержит конусоИзобретение относится к медицинской технике, а именно к хирургическим устройствам для профилактики тромбоэмболии легочной артерии, Известен кава-фильтр зонтичного типа, выполненный из нескольких радиальных ножек, скрепленных у вершины цилиндрической резьбовой втулкой и снабженных Гобразными крючками на свободных концах

И

Количество проволочек-ножек недостаточно для удрержания тромбов опасного сечения порядка 4-5 мм, поскольку их расположение по периметру составляет

7.,85 мм со свободным просветом для проходв тромба сечением 7,35 мм. Местное сопротивление потоку крови на ножках фильтра сечением 0,5 мм может расцениваться как возможная причина локального тромбообразования. Поток крови направлен внутрь конусной поверхности и к центру. Ы „„1681863 À1 видный пружинящий каркас, фильтрующие элементы которого выполнены в виде равно-. удаленных одна от другой ножек с вилкообразными разветвлениями с остриями, и объединенных в единое целое кольцевой площадкой. Расстояние между разветвлениями составляет 4 — 5 мм. Эффект достига-. ется за счет того, что концы каждой пары соседних ножек объединены V-образными соединениями, вершины соединений направлены к центру фильтра и расположены на соосной с фильтром окружности, радиус которой равен половине расстояния от центра фильтра до острия ножек, при этом плоскости сторон V-образных соединений и сопряженных с ними ножек перпендикулярны. 4 ил. фильтра. где проходное сечение потока резко снижено из-за близкого расположения ножек друг к другу. В результате даже мелкие тромбы; задерживаются у вершины внутренней части фильтра, образуя прогрессивно растущий блок тромбов, со временем срастающийся в единый большой тромб, Известен кава-фильтр. содержащий конусовидный пружинящий каркас, фильтрующие элементы которого выполнены в виде равноудаленных друг от друга ножек с вилкообразными разветвлениями с остриями, и объединенных в единое целое кольцевой площадкой, причем расстояние между разветвлениями составляет 4 — 5 мм (2).

В известном фильтре плоскости фильтрующих элементов шириной порядка 1,0 мм представляют значительные местные сопротивления потоку крови. что снижает гемодинамические свойства фильтра. Поток

1681863

45

50 пендикулярны. крови, направленный к наружной части кон усовидного i каркаса, приводит к отбрасыванию опасных тромбов к периферии, вследствие чего образуется единый блок задержанных: тромбов в виде кольца, омываемого потоком крови только по его внутренней части, в то время как застойные участки крови по наружной части кольца способствуют дополнительному тромбообразованию.

Целью изобретения является улучшение гемодинамики даже при частичном заполнении тромбами фильтра.

На фиг.1 изображена форма каркаса с фильтрующими элементами, выполненного из листового материала; на фиг.2- — то же, вид сбоку; на фиг.3 — сечение А-А на фиг.2; на фиг.4 — устройство для имплантации фильтра в полую вену, Фильтрующие элементы интравенозного фильтра 1 являются продолжением конусовидного пружинящего каркаса и выполнены в виде радиальных ножек 2, переходящих в вилкообразные разветвления

3. Свободные концы каждой пары соседних ножек объединены V-образными соединениями 4, вершины которых направлены к центру фильтра и расположены на окружности, радиус которой равен половине расстояния от центра фильтра до острия. ножек.

Плоскости сторон V-образных соединений 4 и расположенных с ними ножек 3 перпендикулярны.

Угол конуса, где расположены концы ножек 3, составляет величину 100О, а угол конуса, где расположены V-образные соединения 4, — величину,В = 140 .

Фильтр 1, состоящий из каркаса с фильтрующими элементами, жестко закреплен замковым соединением, образуемым концом тросика 6, утолщением трубчатого поводка 7 и петлями 8. Трубчатый поводок 7 находится внутри цилиндрического аппликатора 5.

Размещение интравенозного фильтра 1 производится его затягиванием в цилиндрическую полость аппликатора 5 с помощью трубчатого поводка 7.

Для установки в полую вену интравенозный фильтр 1 выталкивают из цилиндри5

35 ческой полости аппликатора 5 с помощью трубчатого поводка.7. После фиксации фильтра на внутренней поверхности полой вены его отсоединяют от аппликатора, раскрывая замковое соединение утапливанием конца тросика 6 в трубчатый поводок 7, По сравнению с известными предлагаемая конструкция интравенозного фильтра обладает улучшенной гемодинамикой даже при частичном заполнении тромбами фильтра. На основной части светового сечения фильтрующих элементов и ближе к его периферии, где скорость потока крови снижена, плоскости ножек и V-образных соединений развернуты к потоку крови на угол 45О. Благодаря этому сопротивление потоку практически оказывают только ребра плоскостей, определяемые размером толщины пластины (менее 0,1 мм). Фильтр имеет семь зон начального захвата тромботических масс: кольцевое образование у ножек фильтра на стенках вены и шесть вершин V-образных соединений (перегиб поверхности V-образного соединения и расположение на более плоском конусе каркаса). Разделение общей массы захваченных тромбов на несколько частей значительно снижает появление застойных зон в потоке крови вблизи фильтра.

Формула изобретения

Интравенозный фильтр, содержащий конусовидный пружинящий каркас, фильтрующие элементы которого выполнены в виде равноудаленных друг от друга ножек с вилкообразными разветвителями с остриями и объединенных в единое целое кольцевой площадкой, причем расстояние между разветвлениями составляет 4-5 мм, о т л и ча ю шийся тем, что, с целью увеличения срока эффективной фильтрации, свободные концы каждой пары соседних ножек объединены V-образными соединениями, вершины соединений направлены к центру фильтра и расположены на соосной с фильтром окружности, радиус которой равен половине расстояния от центра фильтра до острия ножек, при этом плоскости сторон V-образных соединений и сопряженных с ними ножек пер16818бЗ

Фыг Ф

Составитель P. Болдырев

Техред М.Моргентал Корректор Т, Палий

Редактор И, Дербак
