Реферат



Изобретение относится к устройствам для измельчения материалов и способствует повышение эффективности измельчения. Корпус 1 и ротор 2 вращаются в разные стороны с помощью приводов 12 и 6. Шары 10 в пазах 9 ротора, взаимодействуя с ребрами 11, начинают вибрировать с частотой О Nu), где N - количество ребер 11 на корпусе; сочастота вращения ротора относительно корпуса. Измельченный материал удаляется через разгрузочную воронку 13. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з В 02 С 15/08, 19/16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPCKOIVlY СВИДЕТЕЛЬСТВУ (61) 1551419 (21) 4759341/33 (22) 20.11.89 (46) 07.10.91.Бюл. Рв 37 (71) Коммунарский горно-металлургический институт (72) S.À.Ãàëè÷,, Г,Г.Бурцев, Л.А .Словак и

А.Ю.Чуриков (53) 621.926.4 (088.8) (56) Авторское свидетельство СССР

hb 1551419, кл. В 02 С 15/08, 1988. (54) ЦЕНТРОБЕЖНАЯ МЕЛЬНИЦА

„„Я „„1681949 А2 (57) Изобретение относится к устройствам для измельчения материалов и способствует повышение эффективности измельчения.

Корпус 1 и ротор 2 вращаются в разные стороны с помощью приводов 12 и 6. Шары 10 в пазах 9 ротора, взаимодействуя с ребрами

11, начинают вибрировать с частотой Q=Ив, где N — количество ребер 11 на корпусе; в- частота вращения ротора относительно корпуса. Измельченный материал удаляется через разгрузочную воронку 13, 1 ил.

1681949

Формула изобретения

Центробежная мельница по авт. св, М

1551419, отличающаяся тем, что, с целью повышения эффективности измельчения, ротор установлен с возможностью вибрации с частотой И= йв, где N — число ребер в корпусе, в- частота вращения ротора, Составитель Л. Чубукова

Техред М.Моргентал Корректор А. Осауленко

Редактор В. Данко

Заказ 3361 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Изобретение относится к устройствам для измельчения материалов, может найти применение в строительной, химической, горной промышленностях и других отрасляк народного хозяйства и является усовершенствованием 5 изобретения по авт. св. М 1551419.

Цель изобретения — повышение эффективности измельчения.

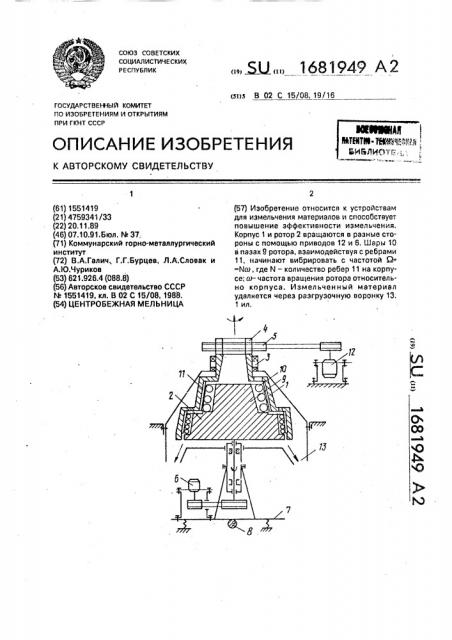

На чертеже изображена центробежная мельница, продольный разрез, 10

Мельница содержит конические многоступенчатые корпус 1 и ротор 2. В верхней части корпуса имеется заключенная в подшипниковую обойму 3 загрузочная воронка

4 с насаженным на нее шкивом 5. Ротор 2 15 вместе с приводом 6 установлен на виброплатформе 7 с вибратором 8, Пазы 9 ротора заполнены шарами 10, а на внутренней поверхности корпуса имеются ребра 11, Диаметр шаров уменьшается, а количество 20 увеличивается по ходу движения материала.

Мельница работает следующим образом.

Корпус 1 и ротор 2 приводятся во вра- 25 щение в разные стороны с помощью приводов 12 и 6 соответственно. Шары 10, взаимодействуя с ребрами 11, начинают вибрировать с частотой Р= Ncu, где N— - количество ребер 11 на корпусе 1, ш- частота вращения ротора 2 относительно корпуса.

Одновременно с вращением ротора вибратор 8 генерирует колебания с круговой частотой Q,êîòîðûå через виброплатфор- 1 му 7 передаются на ротор 2.

Совпадения частоты вибрации шаров и ротора приводят, в результате появления резонансных явлений, к увеличению амплитуды вибрации шаров, а следовательно, к повышению эффективности измельчения.

Измельченный шарами материал удаляется через разгрузочную воронку 13.
