Реферат

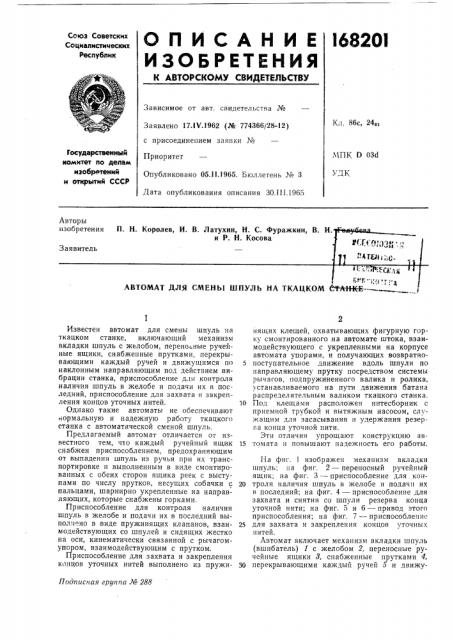

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

I6820I

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 86с, 24ют

Заявлено 17.IV.1962 (№ 774366/28-12) с присоединением заявки ¹

Приоритет

Опубликовано 05.11.1965. Бюллетень № 3

Дата опубликования описания 30.II1.1965

Государственный комитет ло делам изобретений и открытий СССР,ЧПК D ОЗЙ

Авторы

АВТОМАТ ДЛЯ СМЕНЫ ШПУЛЬ НА ТКАЦКОМ МАНКЕПодписная группа № 288

Известен автомат для смены шпуль на ткацком станке, включающий механизм вкладки шпуль с желобом, перено ные ручейные ящики, снабженные прутками, перекрывающими каждый ручей и движущимся по наклонным направляющим под действием вибрации станка, приспособление для контроля наличия,шпуль в желобе и подачи их в последний, приспособление для захвата и закрепления концов уточных,нитей.

Однако такие автоматы не обеспечивают нормальную и надежную работу ткацкого станка с автоматической сменой шпуль.

Предлагаемый автомат отличается от известного тем, что каждый ручейный ящик снабжен приспособлением, предохраняющим от выпадения шпуль из ручья при их транспортировке и выполненным в виде смонтированных с обеих сторон ящика реек с выступами по числу прутков, несущих собачки с пальцами, шарнирно укрепленные на направляющих, которые снабжены горками.

Приспособление для контроля наличия шпуль в желобе и подачи их в последний выполнено в виде пружинящих клапанов, взаимодействующих со шпулей и сидящих жестко на оси, кинематически связанной с рычагомупором, взаимодействующим с прутком.

Приспособление для захвата и закрепления концов уточных нитей выполнено из пружинящих клещей, охватывающих фигурную горку смонтированного .на автомате штока, взаимодействующего с укрепленными на корпусе автомата упорами, и получающих возвратно5 поступательное движение вдоль шпули по направляющему прутку посредством системы рычагов, подпружиненного валика и ролика, устанавливаемого на пути движения батана распределительным валиком ткацкого станка.

10 Под клещами расположен нитесборник с приемной трубкой и вытяжным насосом, служащим для засасывания и удержания резерга конца уточной нити.

Эти отличия упрощают конструкцию ав15 томата и повышают надежность его работы.

На фиг. 1 изображен механизм вкладки шпуль; на фиг. 2 — переносный ручейный ящик; на фиг. 3 — приспособление для кон20 троля наличия шпуль в желобе и подачи их в последний; на фиг. 4 — приспособление для захвата и снятия со шпули резерва конца уточной нити; на фиг. 5 и 6 — привод этого приспособления; на фиг. 7 — приспособление

25 для захвата и закрепления концов уточных нитей.

Автомат включает механизм вкладки шпуль (вшибатель) 1 с желобом 2, переносные ручейные ящики 8, снабженные прутками 4, 50 перекрывающими каждый ручей 5 и движу168201

65 щимися по наклонным направляющим 6 под действием вибрации станка.

Каждый ручейный ящик (см. фиг. 2) снабжен приспособлением, предохраняющим от выпадения шпуль 7 из ручья 5 при их транспортировке и выполненным в виде смонтированных с обеих сторон ящика 8 реле 8 с выступами 9 по числу прутков 4, несущих собачки 10 с пальцами 11, шарнирно укрепленные на направляющих б, снабженных горками 12.

Приспособление для контроля наличия .шпуль 7 в желобе 2 (см. фиг. 3) и подачи их в последний содержит пружинящие .клапаны 18, взаимодействующие со шпулей 7, укрепленные жестко на оси 14, кинематически связанной с рычагом-упором 15, который

«заимодействует с прутком 4.

Приспособление для захвата и закрепления концов уточных нитей (см. фиг. 4, 5, 6 и 7) выполнено из пружинящих клещей 16, охватывающих фигурную горку 17 смонтированного на автомате штока 18, взаимодействующего с укрепленными на корпусе автомата упорами 19, и получающих возвратно-поступательноее движение вдоль ш пули по н апр авляющему прутку 20 посредством системы рычагов 21, 22, 28, 25, 26, 27 и тяги 24, подпружиненного валика 28 и ролика 29, который установлен на пути движения батана (угольника) 80 распределительным валиком ткацкого станка.

Под клещами 16 расположен нитесборник 81 с приемной трубкой 82 и вытяжным насосом 88, служащим для засасывания и удержания резерва конца уточной нити 84.

Приводится насос 88 в движение от индивидуального электродвигателя 85, укрепленного на раме станка.

Автомат содержит переносной ручейный магазин ящичного типа. При этом ящик 8 снабжен восемью ручьями по 10 шпуль в каждом ручье.

Работает автомат следующим образом.

Во время работы ткацкого станка под действием его вибрации ручейный ящик перемещается по наклонным направляющим б. При подходе первого ручья 5 со шпулями 7 к горкам 12 пруток 4, закрывающий ручей внизу, поднимается (выводится из-под шпуль) горками по наклонным пазам 86 вверх, а шпули этого ручья под действием собственного веса переходят в желоб 2. С этого момента пруток 4, а следовательно, и ручейный ящик 8 удерживаются на месте с помощью рычагов 15, 87, 88 и подпружиненных клапанов 18, опирающихся на уточные шпули 7.

После того как из желоба 2 израсходуется часть шпуль, клапаны 18 повернутся против часовой стрелки, а вместе с ними и рычаги 15, 87, 88, которые займут положение, обозначенное пунктиром (см. фиг. 3). Ручейный ящик 8 вновь начнет перемещаться до тех пор, пока пруток 4 следующего ручья 5 с помощью ro5 ю

15 го г5

40 рок 12 будет выведен из-под шпуль, и они станут перемещаться в желоб 2.

Автоматическая смена шпуль 7 в челноке 89 на ткацком станке производится или при доработке уточной пряжи на шпуле, или при обрыве нити в процессе работы станка. В обоих случаях включается автомат от известных механизма уточной вилочки или механизма уточного щупла, установленных на автоматических ткацких станках.

При включении автомата смены шпуль распределительный валик станка поворачивается на определенный угол и через систему рычагов 21 — 28 устанавливает ролик 29 на путь движения батана 80, который с помощью углового рычага 28, тяги 24 и рычагов 25, 26 и 27 перемещает подпружиненные клегци 16 по .направляющему прутку 20 вместе с втулкой 40 и штоком 18 влево до соприкосновения конца штока с упором 19. Затем клещи 16 перемещаются по неподвижной фигурной горке 17. В результате этого зев клещей сначала раскрывается и надвигается на конец шпули, а затем обжимает резерв конца уточной нити 84. При обратном движении клещей 16, когда батан перемещается вперед, под действием подпружиненного валика 28 и рычага 27, резерв .нити стаскивается со шпули 7 и засасывается в приемную трубку 82 и нитесборник 81 для удержания конца нити на время вкладки шпули в челнок 89 и обрезания ее,шпаруточными ножницами. Для предотвращения смещения шпули во время стаскивания резерва нити предусмотрено специальное приспособление (на чертеже не показано) для зажима шпули в гнезде.

Вкладывается шпуля 7 в челнок 89 обычным способом, т. е. при движении батана с ударником 41 вперед, ударник встречает на своем пути приемник 42 и механизм вкладки шпуль (вшибатель) I, который вкладывает ее в челнок.

Предмет изобретения

1. Автомат для смены шпуль на ткацком станке, включающий механизм вкл адки шпуль с желобом, переносные ручейные ящики, снабженные прутками, перекрывающими каждый ручей и движущимися по наклонным направляющим под действием вибрации станка, приспособление для контроля наличия шпуль в желобе и подачи их в последний, приспособление для захвата и закрепления концов уточных нитей, отличающийся тем, что, с целью упрощения конструкции автомата и более надежной работы его, каждый ручейный ящик снабжен приспособлением, предохраняющим от выпадения шпуль из ручья при их транспортировке и выполненным в виде смонтированных с обеих сторон ящика реек с выступами по числу прутков, несущих собачки с пальцами, шарнирно укрепленные на направляющих, снабженных горками.

168201

2. Автомат по п. 1, отличающийся тем, что приспособление для контроля наличия шпуль в желобе и подачи их в последний выполнено в виде пружинящих клапанов, взаимодействующих со шпулей и сидящих жестко на оси, кинематически связанной с рычагом-упором, взаимодействующим с прутком.

3. Автомат по и. 1, отличаюшийся тем, что приспособление для захвата и закрепления концов уточных нитей выполнено из пружинящих клещей, охватывающих фигурную горку смонтированного на автомате штока, взаимодействующего с укрепленными на корпусе автомата упорами, и получающих возвратно-поступательное движение вдоль шпули по направляющему прутку посредством системы рычагов, подпружиненного валика и ролика, устанавливаемого на пути движения батана распределительным валиком ткацкого станка, а под клещами расположен нитесбор10 ник с приемной трубкой и вытяжным насосом, служащим для засасывания и удержания резерва конца уточной нити.

168201
