Устройство для деформации отверстия раздачей

Устройство для деформации отверстия раздачей

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам по развальцовке труб в решетках энергохимических аппаратов с обеспечением требуемой герметичности стыков в процессе эксплуатации . Цель изобретения - повышение качества обработки. Устройство выполнено из конусных упругих элементов в виде тарельчатых пружин, установленных последовательно друг за другом и обращенных своими большими основаниями к неподвижному упору штока. При этом для поддержания элементов в рабочем положении между штоком и конусными упругими элементами установлена втулка из эластомерного материала, а на торцовых вальцующих поверхностях элементов выполнены радиусные скругления. 1 ил.

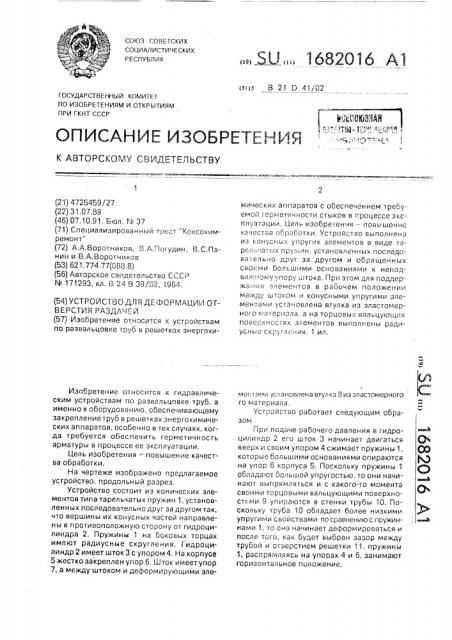

союз соВетских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕ1

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4725459/27 (22) 31.07.89 (46) 07,10.91. Бюл. М. 37 (71) Специализированный тре т "Коксохимремонт" (72) А.А,Воротников, В.А.Г1огудин, В.С.Панин и В.А.Воротников (53) 621.774,77(088,8) (56) Авторское свидетельство СССР

М 171293, кл. В 24 В 39/02, 1964. (54) УСТРОЙСТВО ДЛЯ ДЕФОРМАЦИИ ОТВЕРСТИЯ РАЗДАЧЕЙ (57) Изобретение относится к устройствам по развальцовке труб в решетках энергохиИзобретение относится к гидравлическим устройствам по развальцовке труб, а именно к оборудованию, обеспечивающему закрепление труб в решетках энергохимических аппаратов, особенно в тех случаях, когда требуется обеспечить герметичность арматуры в процессе ее эксплуатации, Цель изобретения — повышение качества обработки.

На чертеже изображено предлагаемое устройство, продольный разрез.

Устройство состоит из конических элементов типа тарельчатых пружин 1, установленных последовательно друг за другом так, что вершины их конусных частей направлены в противоположную сторону от гидроцилиндра 2. Пружины 1 на боковых торцах имеют радиусные скругления. Гидроцилиндр 2 имеет шток 3 с упором 4, На корпусе

5 жестко закреплен упор 6, Шток имеет упор

7. а между штоком и деформирующими эле„„БЦ„„1682016 А1 ($J)C В 21 () 41/02 мических аппаоатов с обеспечением требуемой герметичности стыков в процессе эксплуатации, Цель изобретения — повь,шение качества обработки. Устройство выполнена из конусных упругих элементов в виде таpEJIü÷àTûx пружин, установленных последовательно друг за другом и обращенных своими большими основаниями к неподвиж, ому упору штока. При этом для поддержа;- ия элементов в рабочем положении между штоком и конусными упругими элементами установлена втулка из эластомернога výòÿpëëëа, а на торцовых вальцующих поверхностях элементов выполнены радиусные скругления. 1 ил, меьггами установлена втулка 8 из эластомерного го материала.

Устройство работает следующим образам.

При подаче рабочего давления в гидроцилиндр 2 ега шток 3 начинает двигаться вверх и своим упором 4 сжимает пружины 1, которые большими основаниями опираются на упор 6 корпуса 5, Поскольку пружины 1 обладают большой упругостью, то они начинают выпрямляться и с какого-то момента своими торцовыми вальцующими поверхностями 9 упираются в стенки трубы 10, Поскольку труба 10 обладает более низкими упругими свойствами па сравнению с пружиннами 1, то ана начинает деформироваться и после того, как будет выбран зазор между трубой и отверстием решетки 11, пружины

1, распрямляясь на упорах 4 и 6, занимают горизонтальное положение.
