Реферат



Изобретение относится к обработке металлов давлением и может быть использовано для фиксации заготовок в полости штампа горизонтально-ковочной машины. Цель изобретения - повышение надежности устройства . В неподвижной полуматрице 1 посредством промежуточного вкладыша 5 установлено средство для фиксации заготовки 8, выполненное в виде полого полуцилиндра 6. Диаметральная плоскость I-I полуцилиндра повернута относительно плоскости разъема II-II полуматриц на угол а. В промежуточном вкладыше подвижной полуматрицы выполнена выемка, ответная выступающей над неподвижной полуматрицей части полуцилиндра 6. Угол а принимается в диапазоне 40...90° для надежности и удобства фиксации заготовки. В сомкнутом положении полуматриц выступающая часть полуцилиндра 6 входит в ответный выступ промежуточного вкладыша подвижной полуматрицы . 1 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19} (1!} (si}s В 21 J 13/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

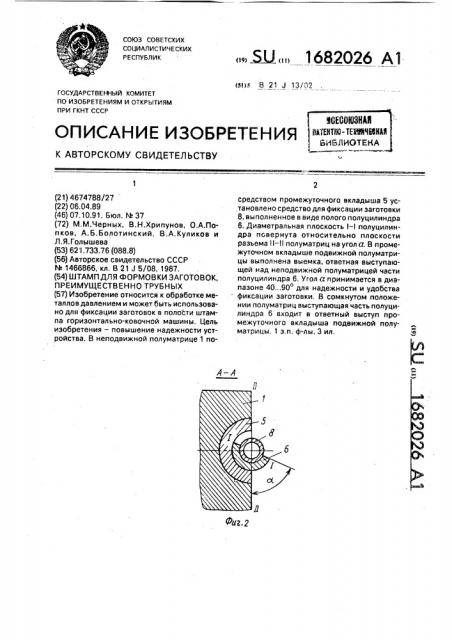

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4674788/27 (22) 06.04.89 (46) 07.10.91. Бюл. М 37 (72) М.М.Черных, В.Н.Хрипунов, О.А.Попков, А.Б.Болотинский, В,А.Куликов и

Л.Я,Голышева (53) 621.733.76 (088.8) (56) Авторское свидетельство СССР

М 1466866, кл, В 21 J 5/08, 1987. (54) 03ТАМПДЛЯ ФОРМОВКИ ЗАГОТОВОК, ПРЕИМУЩЕСТВЕННО ТРУБНЫХ (57) Изобретение относится к обработке металлов давлением и может быть использовано для фиксации заготовок в полости штампа горизонтально-ковочной машины, Цель изобретения — повышение надежности устройства. В неподвижной полуматрице 1 посредством промежуточного вкладыша 5 установлено средство для фиксации заготовки

8, выполненное в виде полого полуцилиндра

6. Диаметральная плоскость Н полуцилиндра повернута относительно плоскости разъема !Нl полуматриц на угол а, В промежуточном вкладыше подвижной полуматрицы выполнена выемка, ответная выступающей над неподвижной полуматрицей части полуцилиндра б. Угол а принимается в диапазоне 40...90 для надежности и удобства фиксации заготовки. В сомкнутом положении полуматриц выступающая часть полуцилиндра б входит в ответный выступ промежуточного вкладыша подвижной полуматрицы. 1 з,п, ф-лы, 3 ил, 1682026

Изобретение относится к обработке металлов давлением и может быть использовано для высадки коротких заготовок на горизонтально-ковочных машинах, Целью изобретения является повышение надежности.

На фиг.1 изображена неподвижная матрица штампа; на фиг.2 — разрез А-А на фиг.1; на фиг.3 — штамп в конце рабочего хода, Штамп горизонтально-ковочной машины содержит неподви>кную 1 и подвижную

2 полуматрицы с закрепленными в них рабочими вставками 3 и 4, образующими формующую часть ручья.

В неподвижной полуматрице 1 через промежуточный вкладыш 5 смонтировано средство фиксации заготовки, выполненное в виде полого полуцилиндра 6, диаметральная плоскость Н которого повернута относительно плоскости разъема 1I — li полуматриц на угол G . В подвижной полуматрице

2 закреплен промежуточный вкладыш 7, в котором выполнена выемка под выступающую над неподвижной полуматрицей 1 часть наружной поверхности полого полуцилиндра 6, при этом обе поверхности конгруэнтн ы.

Диапазон угла поворота адиаметральной плоскости полуцилиндров относительно плоскости неподвижной полуматриць. 1 принят в 40...90 исходя из надежности и удобства фиксирования заготовки 8 в полости полуцилиндра 6.

Штамп работает следующим образом, Заготовку 8 укладывают в полость полого полуцилиндра 6 и перемещают подвижную полуматрицу 2 ходом бокового ползуна горизонтально-.ковочной машины до смыкания с неподвижной полуматрицей 1. При этом выступающая над неподвижной полуматрицей 1 часть полого полуцилиндра 6

5 входит в ответную выемку, выполненную в промежуточном вкладыше 7 подвижной полуматрицы 2, Ходом высадочного полэуна пуансон 9 перемещает заготовку 8 в формовочную часть ручья, образованную вставка10 ми 3 и 4, и производит формирование изделия 10.

После обратного хода. пуансона 9 подвижную матрицу 2 отводят от полуматрицы

1 и изделие 10 удаляется из штампа. В по15 лость полого полуцилиндра 6 укладывается новая заготовка 8 и цикл повторяется.

Формула изобретения

1. Штамп для формовки заготовок, пре20 имущественно трубных, содержащий подвижную и неподвижную полуматрицы с формовочным ручьем и средством для фиксации заготовок, отл и ч а ю щи и с я тем, что, с целью повышения надежности. сред25 ство для фиксации заготовок выполненр в виде жестко закрепленного в неподвижной полуматрице полого полуцилиндра, диаметральная плоскость которого повернута относительно плоскости разъема матриц, а на

30 подвижной полуматрице выполнена выемка, поверхность которой зквидистантна выступающей над плоскостью неподвижной полуматрицы части наружной поверхности полого полуцилиндра.

35 2. Штамп поп1,отличающийся тем, что угол поворота диаметрал íîé плоскости полуцилиндра относительно плоскости разъема находится в диапазоне 40...90О.
