Реферат



Изобретение относится к металлообработке и может быть использовано в станках для обработки криволинейных режущих кромок изделий, в частности топоров. Цель изобретения - повышение производительности и качества обработки за счет базирования и ориентирования заготовок, позволяющих обрабатывать заготовку с погрешностями как по толщине, так и по ширине с двух сторон. На плите размещены заготовки 3 в специальных приспособлениях 4, в которых смонтированы три пары прихватов 5, обеспечивающих зажим заготовок 3 посредством винта 6, выполненного с правой и левой резьбой, взаимодействующей с ответными резьбами прихватов 5. На нижнем конце аинта 6 размещена звездочка 7, взаимодействующая со штырями планок 8, торцы которых подпружинены пружиной 10. Для фиксации детали от возможного смещения в процессе обработки служат жесткий упор и подпружиненные клинья. 4 ил. (Л С о 00 ю о СП

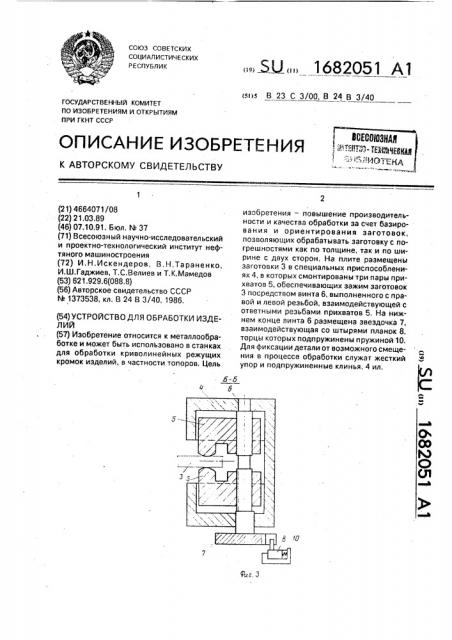

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

b-б б

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4664071/08 (22) 21.03.89 (46) 07.10.91. Бюл. М 37 (71) Всесоюзный научно-исследовательский и проектно-технологический институт нефтяного машиностроения (72) И.Н.Искендеров, В. Н,Тараненко, И,Ш.Гаджиев, Т.С.Велиев и Т.К.Мамедов (53) 621.929.6(088.8) (56) Авторское свидетельство СССР

М 1373538, кл. В 24 В 3/40, 1986, (54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ИЗДЕЛИЙ (57) Изобретение относится к металлообработке и может быть использовано в станках для обработки криволинейных режущих кромок изделий, в частности топоров. Цель

„„Я2„„1682051 А1 (я)ю В 23 С 3/00, В 24 В 3/40 изобретения — повышение производительности и качества обработки за счет базирования и ориентирования заготовок, позволяющих обрабатывать заготовку с погрешностями как по толщине, так и по ширине с двух сторон. На плите размещены заготовки 3 в специальных приспособлениях 4, в которых смонтированы три пары прихватов 5, обеспечивающих зажим заготовок

3 посредством винта 6, выполненного с правой и левой резьбой, взаимодействующей с ответными резьбами прихватов 5. На нижнем конце винта 6 размещена звездочка 7, взаимодействующая со штырями планок 8, торцы которых подпружинены пружиной 10.

Для фиксации детали от возможного смещения в процессе обработки служат жесткий упор и подпружиненные клинья. 4 ил.

1682051

Изобретение относится к металлообработке и может быть использовано в станках для обработки криволинейных режущих кромок изделий, в частности топоров.

Цель изобретения — повышение производительности и качества обработки.

Цель достигается эа счет базирования и ориентирования заготовок, позволяющих

- обрабатывать заготовки с погрешностями как по толщине, так и по ширине с двух сторон.

На фиг.1 представлено устройство, общий вид; на фиг.2 — сечение А-А на фиг,1; на фиг,3 — сечение Б-Б на фиг.2; на фиг.4 — вид

В на фиг.1 (c дополнительной позицией для заточки изделия).

Устройство включает в себя станину 1, внутри которой размещен узел с плитой 2, На плите 2 размещены заготовки (топор) 3 в специальных приспособлениях 4, в которых смонтированы три лары прихватов 5, обеспечивающих зажим заготовок 3 посредством специального винта 6, выполненного с правой и левой резьбой, взаимодействующей с ответными реэьбами прихватов 5. На нижнем конце винта 6 размещена звездочка 7, взаимодействующая со штырями планок 8 и 9, торцовые части которых также подпружинены пружиной 10, причем усилие пружины 10 достаточно для зажима заготовки, Подпружиненный упоо 11 служит для выставления заготовки 3 по шаблону 12, Жесткий упор 13 и подпружиненные клинья 14 служат для фиксации детали от возможного смещения в процессе обработки, Обработка лезвия заготовки топора 3 производится инструментами (например, торцовыми фрезами) 15 и 16; режущая часть фреэы 15 выполнена чашеобраэной формы, Инструменты 15 и 16 закреплены в шпинделях головок 17 и 18, размещенных на вертикальной плите 19, Торцовые фрезы 15 имеют различные диаметры, причем фреэа

16 меньшего диаметра входит во внутреннюю полость фрезы 15 большего диаметра, Плита 2 приводится во вращение от двигателя 20 через редуктор 21 посредством шестерни 22 и колеса 23, В-подшипниках 24 закреплены шлифовальные круги 25. шаблон 26 служит для установки фрезерованной заготовки под заточку лезвия. Ыаблон

27 служит для отжима клиньев 14.

Устройство работает следующим образом, Включается двигатель 20, и плита 2 совместно со специальными приспособлениями 4 приходит во вращение. Заготовки топора 3 вручную устанавливаются в приспособления 4 при разжатых прихватах 5 путем надавлива,ния на подпружиненный

>О

55 упор 11 до контакта с жестким упором 13. В это время клинья 14 отведены к центру при помощи шаблона 27, Заготовка 3 входит в зону шаблона 12 и устанавливается в требуемое положение относительно режущих инструментов (торцовых фрез) 15 и 16, размещенных под углом друг к другу, обеспечивающим одновременное фрезерование припуска для образования лезвия, При последующем вращении плиты 2 звездочка 7 входит в контакт с подпружиненным упором 9 и разворачивает винт 6. При этом прихваты 5, сближаясь, зажимают по трем точкам ".àãoòoâêó 3 по средней линии клина. Затем шаблон 27 отпускает подпружиненные клинья 14, которые дополнительно фиксируют заготовку 3 в требуемом положении, исключая воэможность ее смещения, При последующем вращении плиты 2, заготовка З.подводится к фреэам 15 и 16, режущие кромки которых равноудалены от центрэ вращения устройства, и начинается одновременная обработка лезвия топора с двух сторон. Далее., при повороте плиты 2, звеэцочка 7 входит в контакт с упором 8, разворачивающим винт 6 в обратную сторону. При этом заготовка 3 освобо>кдается, выталкивается за счет подпружиненного упора 11, а на ее место устанавливается другая. Подпружиненные клинья 14 при этом снова будут отведены шаблоном 27 к центру.

Устройства может быть выполнено с двумя позициями: первая — фрезерование лезвия топора, вторая — заточка лезвия топора после закалки.

Ориентация лезвия Tollopd и ри заточке производится так же, как и при фреэеровании.

Формула изобретения

Устройство для обработки изделий, включающее размещенные на станине поворотный стол, копиры, инструментальные головки, установленнь|е на столе приспособг ения с базирующими, зажимными и фиксирующими элементами, о т л и ч а ющ е е с я тем, что, с целью повышения качества обработки, базирующие, эажимные и фиксирующие элементы выпог нены в виде трех пар прихватов, винтов с правой и левой резьбой, соединяющих прихваты в каждой паре, выполненных сс эве":,äî÷êoé на концах, и закрепленных на станине подпружиненных планок со штырями, предназначенных для взаимодействия са звездочками, а фиксируюшиа элементы выполнены в аиде подпружиненных клиньев, и реднаэначенн ыу для вэа имодеиствия с К!3 пиром, 1682051

1682051
