Реферат



Изобретение относится к обработке металлов давлением, в частности к инструментам (устройствам) для процессов поверхностного пластического деформирования (ППД). Целью изобретения является повышение качества обработки. Раскатник содержит державку, деформирующие элементы - ролики различных размеров, корпус , средство контроля соответствия величины подачи раскатки и угла самоподачи роликов, выполненное в виде грибкового плунжера, несущее изолированный подпружиненный контакт, имеющий возможность замыкаться с неизолированным контактом с возможностью загорания сигнальной электролампочки (низковольтной), подсоединенной к источнику питания, например батарейке, причем грибковый плунжер размещен в центре оси сепаратора с возможностью контакта с радиусом скругления деформирующего элемента. 4 ил. т

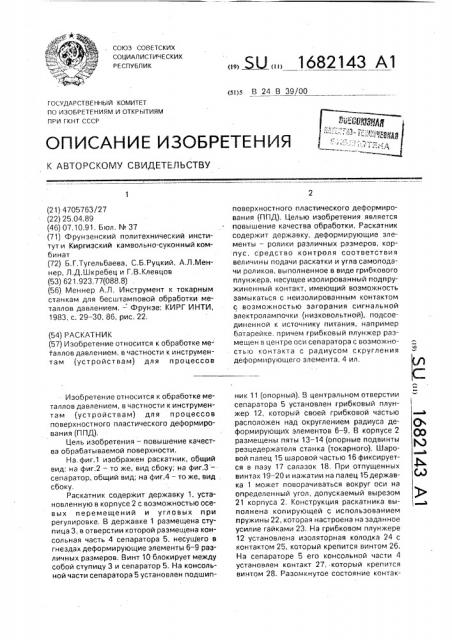

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1682143 А1 (я)5 В 24 В 39/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЪСТВУ (21) 4705763/27 (22) 25.04.89 (46) 07,10.91, Бюл. ¹ 37 (71) Фрунзенский политехнический институт и Киргизский камвольно-суконный комбинат (72) Б.Г.Тугельбаева, С,Б.Руцкий, А.Л.Меннер, Л,Д.Шкребец и Г.В.Клевцов (53) 621.923,77(088.8) (56) Меннер А.Л, Инструмент к токарным станкам для бесштамповай обработки металлов давлением. — Фрунзе: КИРГ ИНТИ, 1983, с. 29-30, 86, рис, 22, (54) РАСКАТНИК (57) Изобретение относится к обработке ме- таллов давлением, в частности к инструментам (устройствам) для процессов

Изобретение относится к обработке металлов давлением, s частности к инструментам (устройствам) для процессов поверхностного пластического дефармиравания (ППД), Цель изобретения — повышение качества обрабатываемой поверхности.

На, фиг.1 изображен раскатник, общий вид; на фиг.2 — то же, вид сбоку; на фиг.3 — сепаратор, общий вид; на фиг.4 — тоже, вид . сбоку, Раскатник содержит державку 1, установленную в корпусе 2 с возможностью осевых перемещений и угловых при регулировке. В державке 1 размещена ступица 3, в отверстии которой размещена консольная часть 4 сепаратора 5, несущего в гнездах деформирующие элементы 6-9 различных размеров, Винт 10 блокирует между собой ступицу 3 и сепаратор 5. На консольной части сепаратора 5 установлен подшипповерхностного пластического деформирования (ППД), Целью изобретения является повышение качества обработки. Раскатник содержит державку, деформирующие элементы — ролики различных размеров, корпус, средство контроля соответствия величины подачи раскатки и угла самоподачи роликов, выполненное в виде грибкового плунжера, несущее изолированный подпружиненный контакт, имеющий возможность замыкаться с неизолированным контактом с возможностью загорания сигнальной электролампочки (низковольтной), подсоединенной к источнику питания, например батарейке, причем грибкавый плунжер размещен в центре оси сепаратора с возможностыа контакта с радиусом скругления деформирующего элемента. 4 ил. ник 11 (апорный). В центральном отверстии сепаратора 5 установлен грибкавый плунжер 12, который своей грибкавой частью расположен над округлением радиуса деформирующих элементов 6 — 9. В корпусе 2 размещены пяты 13 — 14 (опорные подвинты резцедержателя станка (токарного). Шаровой палец 15 шаровой частью 16 фиксируется в пазу 17 салазок 18. При отпущенных винтах 19 — 20 и нажатии на палец 15 державка 1 может поворачиваться вокруг оси на определенный угол, допускаемый вырезом

21 корпуса 2. Конструкция раскатника выполнена копирующей с использованием пружины 22, которая настроена на заданное усилие гайками 23. На грибковом плунжере

12 установлена изоляторная колодка 24 с контактом 25, который крепится винтом 26.

На сепараторе 5 его консольной части 4 установлен контакт 27, который крепится винтам 28. Разомкнутое состояние контак 3

1682143 тов 25 и 27 поддерживается пружиной 29, Винт 30 блокирует от проворота сепаратор

5 и ступицу 3. Винт 31 крепится к корпусу 2, в корпусе 32 размещена батарейка 33 (элемент питания), например на 3 В, К корпусу

32 прикреплена крышка 34 (изолятор), в которую ввернут винт 35 (латунный), который опирается в вывод батарейки 33 и одновременно крепит токопровод 36, подведенный к лампочке 37, установленной в патроне 38, закрепленном в корпусе 2. Колпачок 39 (органического стекла) прозрачный ввернут также в корпус 2 с целью предохранения от повреждения лампочки 37.

Раскатником работают следующим образом.

Раскатник устанавливается в резцедержатель токарного станка, тэк что два винта резцедержателя своими концами попадают в отверстия центрирующих опорных пят 13 и 14, Затем производят регулировку углов расположения одного из роликов 6-9 в контактной зоне с деталью (обрабатываемой), т;е. по форме отпечатка (т.е. длинь1 каплевидного отпечатка) и угла самоподачи деформирующего элемента, соответств„.зщего заданной продольной подаче станка.

Затем включают вращение обрабатываемой детали и подводят в контакт е обрабатываемой деталью один йз соответствующих деформирующих элементов 6 — 9, включают продольную подачу станка, Если окажется, что самоподача деформирующего элемента превышает подачу станка, то он начинает уходить B åâo, воздействуя на грибковый плунжер 12, который также на величину зазора между контактами 25 и 27 уходит влево, при этом контакты смыкаются и лампочка 37 загорается Icååòèòñÿ), Этот сигнал свидетельствует о необходимости уменьшения (подкорректировки) угла самоподачи раскатника (деформирующего элемента) или можно оставить угол самоподэчи деформирующего элемента без изменений, но следует увеличить продольную подачу

5 станка. Таким образом обеспечивается наибольшее качество обрабатываемой поверхности детали, т.е, имеется наибольшее благоприятствие процессу в целом с достижением положительных результатов, ука10 занных выше.

Изобретение повышает качество обрабатываемой поверхности за счет возможности поднастройки раскатника по сигналу загорания сигнал ьной лампочки, что свиде15 тельствует о недостаточно благоприятных условиях в локальном очаге деформирования формула изобретения

Раскатник, содержащий державку, уста20 навливаемую в корпус с возможностью регулировочных перемещений, монтируемый в державке сепаратор с деформирующими роликами различных размеров, опирающимися на опорный подшипник, фиксатор по25 ло>кения роликов, отличающийся тем, что, с целью повышения качества обработки, он снабжен средством контроля соответствия величины подачи раскатника углу самоподачи деформирующих роликов, вы30 полненным в виде грибкового плунжера, двух взаимно подпружиненных злектроконтактов, токопровода, элемента питания и сигнальчого элемента, в сепараторе выпол35 нено осевое сквозное отверстие, грибковый плунжер размещен в упомянутом отверстии

С возможностью взаимодействия с радиусной поверхностью деформирующих роликов, один из контактов смонтирован на

40 стержне грибкового плун>кера, а другой — на сепараторе и связан токопроводом с элементом питания и сигнальным элементом.

1682143

"682143

6а8.3

1682143
