Способ упаковывания пневматических шин

Способ упаковывания пневматических шин

Иллюстрации

Показать все

Реферат



Изобретение относится к упаковыванию и может быть использовано в шинной промышленности . Цель - повышение качества упаковывания. Способ предусматривает формирование пакета шин, сжатие пакета и наложение на него обвязочного элемента. Наложение на пакет обвязочного элемента осуществляют без перекрытия центрального отверстия пакета шин, располагая обвязочный элемент на торцах пакета по хорде, а на боковых поверхностях по диагонали. 3 ил.

союз соВетских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю В 65 B 25/24, 27/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР 4 00IU3fgg

r " 1 ИПИ - ТЕХФЧВяу " ЛИОТЕ {д

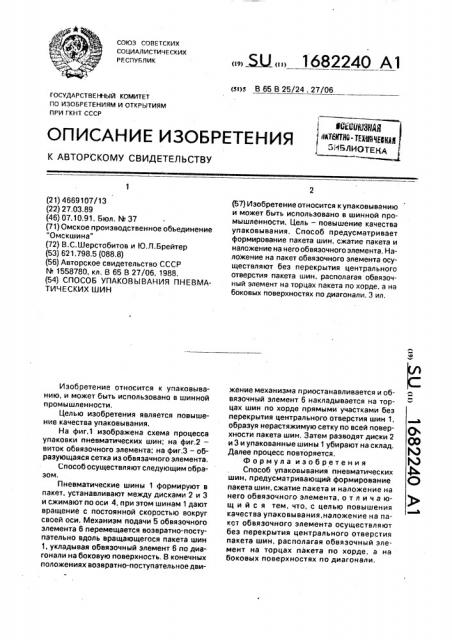

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4669107/13 (22) 27.03.89 (46) 07.10,91. Бюл. М 37 (71) Омское производственное объединение

"Омскшина" (72) В.С.Шерстобитов и Ю.Л.Брейтер (53) 621.798.5 (088,8) (56) Авторское свидетельство СССР

N 1558780, кл. В 65 В 27/06, 1988. (54) СПОСОБ УПАКОВЫВАНИЯ ПНЕВМАТИЧЕСКИХ LUVIH

Изобретение относится к упаковыванию, и может быть использовано в шинной промышленности.

Целью изобретения является повышение качества упаковывания.

На фиг.1 изображена схема процесса упаковки пневматических шин; на фиг,2— виток обвяэочного элемента; на фиг,3 — образующаяся сетка из обвязачного элемента.

Способ осуществляют следующим образом.

Пневматические шины 1 формируют в пакет, устанавливают между дисками 2 и 3 и сжимают по оси 4, при этом шинам 1 дают вращение с постоянной скоростью вокруг своей оси. Механизм подачи 5 обвязочного элемента 6 перемещается возвратно-поступательно вдоль вращающегося пакета шин

1, укладывая обвязочный элемент 6 по диагонали на боковую поверхность. В конечных положениях возвратно-поступательное дви Й2 1682240 А1 (57) Изобретение относится к упаковыванию и может быть использовано в шинной промышленности. Цель — повышение качества упаковывания. Способ предусматривает формирование пакета шин, сжатие пакета и наложение на него обвязочного элемента. Наложение на пакет обвязочного элемента осуществляют без перекрытия центрального отверстия пакета шин, располагая обвязочный элемент на торцах пакета по хорде, а на боковых поверхностях по диагонали. 3 ил, жение механизма приостанавливается и обвязочный элемент 6 накладывается на торцах шин по хорде прямыми участками без перекрытия центрального отверстия шин 1, образуя нерастяжимую сетку по всей поверхности пакета шин, Затем разводят диски 2 и 3 и упакованные шины 1 убирают на склад.

Далее процесс повторяется.

Формула изобретения

Способ упаковывания пневматических шин, предусматривающий формирование пакета шин, сжатие пакета и наложение на него обвяэочного элемента, о т л и ч а юшийся тем, что, с целью повышения качества упаковывания,наложение на пакет обвязочного элемента осуществляют без перекрытия центрального отверстия пакета шин, располагая обвязочный элемент на торцах пакета по хорде, а на боковых поверхностях по диагонали.

1682240

1682240

Составитель П. Байдин

Редактор M. Стрельникова Техред M.Moðãåíòàë

Корректор В. Гирняк

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 3375 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
