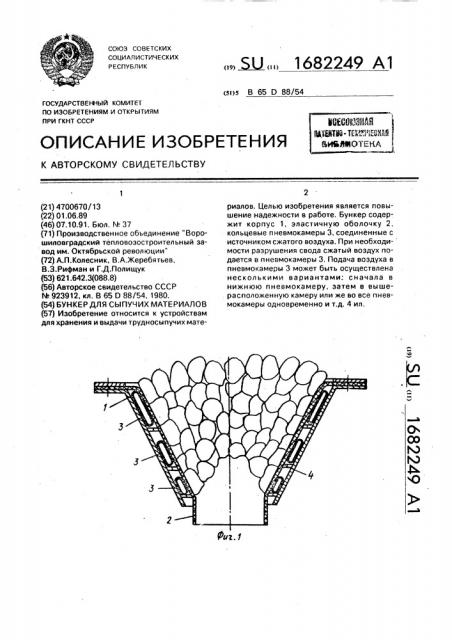

Реферат



Изобретение относится к устройствам для хранения и выдачи трудносыпучих материалов . Целью изобретения является повышение надежности в работе. Бункер содержит корпус 1, эластичную оболочку 2, кольцевые пневмокамеры 3, соединенные с источником сжатого воздуха. При необходимости разрушения свода сжатый воздух подается в пневмокамеры 3. Подача воздуха в пневмокамеры 3 может быть осуществлена несколькими вариантами: сначала в нижнюю пневмокамеру, затем в вышерасположенную камеру или же во все пневмокамеры одновременно и т.д. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sl)s В 65 0 88/54

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4700670/13 (22) 01.06,89 (46) 07.10.91. Бюл. N. 37 (71) Производственное обьединение "Ворошиловградский тепловозостроител ьный завод им. Октябрьской революции" (72) А.П.Колесник, B.А.Жеребятьев, В.З.Рифман и Г,Д.Полищук (53) 621.642.3(088.8) (56) Авторское свидетельство СССР

М 923912„кл. В 65 0 88/54, 1980. (54) БУНКЕР ДЛЯ СЫПУЧИХ МАТЕРИАЛОВ (57) Изобретение относится к устройствам для хранения и выдачи трудносыпучих мате,, Ж„„1682249 А1 риалов. Целью изобретения является повышение надежности в работе. Бункер содержит корпус 1, эластичную оболочку 2, кольцевые пневмокамеры 3, соединенные с источником сжатого воздуха. При необходи- мости разрушения свода сжатый воздух подается в пневмокамеры 3. Подача воздуха в пневмокамеры 3 может быть осуществлена несколькими вариантами. сначала в нижнюю пневмокамеру, затем в вышерасположенную камеру или же во все пневмокамеры одновременно и т,д. 4 ил.

1682249

Риг. 2

Изобретение относится к устройствам для хранения и выдачи трудносыпучих материалов, Целью изобретения является повышение надежности в работе.

Выполнение пневмокамер с разными объемами позволяет в рабочем положении изменить угол наклона стенок эластичной оболочки, что повышает эффективность выгрузки материала, На фиг. 1 схематически показан вертикальный разрез бункера с образованием свода; на фиг. 2 — то же, при включении устройства для предотвращения образования свода; на фиг, 3 — то же, в начальной стадии обрушения свода; на фиг. 4 — то же, в заключительной стадии обрушения свода

Бункер содержит корпус 1, имеющий форму усеченного конуса, обращенного меньшим основанием вниз, и внутреннюю эластичную оболочку 2. Между корпусом 1 и эластичной оболочкой 2 расположены поярусно кольцевые пневмокамеры 3, соединенные с источником сжатого воздуха (не показан); Объем каждой вышерасположенной камеры больше обьема нижерасположенной. К корпусу 1 жестко прикреплены ребра 4.

Бункер работает следующим образом.

При необходимости разрушить образовавшийся свод подается сжатый воздух в нижнюю пневмокамеру 3 у выпускного отверстия оболочки 2. Поочередное включение и выключение пневмокамеры приводит к колебанию массы сыпучего материала и в нижней части оболочки 2 обрушается свод.

Затем выключается нижняя пневмокамера и включается следующая пневмокамера, расположенная выше. Эта

5 пневмокамера приводит в колебание массу сыпучего материала, расположенного выше образовавшегося свода. Происходит обрушение материала в средней части оболочки 2. Отключается эта пневмокаме10 ра, включается следующая, расположенная выше. Самая верхняя пневмокамера 3 производит окончательное разрушение оставшейся перемычки и происходит интенсивное осыпание оставшегося матери15 ала. При необходимости предотвратить образование свода включаются в работу все пневмокамеры 3. Происходит поочередное включение и выключение всех пневмокамер 3, колеблется угол наклона

2р стенок эластичной оболочки 2, происходит осыпание материала.

Формула изобретения

Бункер для сыпучих материалов, содер25 жащий корпус, ложную стенку, размещенные поярусно между корпусом и ложной стенкой кольцевые пневмокамеры, соединенные с источником сжатого воздуха, о тл и ч а ю шийся тем, что, с целью повышения надежности в работе, корпус имеет форму усеченного конуса, обращенного меньшим основанием вниз, пневмокамеры выполнены с разным объемом и расположены так, что объем каждой вышерасположенной камеры больше объема нижерасположенной, а ложная стенка вы. полнена в виде эластичной оболочки.
