Реферат



Изобретение относится к лесозаготовительной промышленности и позволяет увеличить производительность. Траверса включает несущий элемент (НЭ) 1 трубчатого сечения, элемент 2 сочленения ее с тягово-разборной цепью 3, оси 4 с катками 5 и смонтированные на НЭ 1 симметрично его оси основное и дополнительное ребра (Р) 6, 7 соответственно. Лесоматериал укладывается на Р 6 и 7, укрепленные на НЭ 1, и транспортируется в зону сортировки на верхней и нижней ветвях конвейера одновременно . 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s))s В 65 G. 47/38, 17/32

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

5 б 1

luz,. j

4 7 (21) 4788372/03 (22) 20,11,89 (46) 07.10.91. Бюл. N 37 (75) В.И.Осипов и О,И,Робуш (53) 621,867.1(088,8) (56) Авторское свидетельство СССР

N. 1247333, кл. В 65 6 47/34, 1985, Патякин В.И. и др. Водный транспорт леса. — М.: Лесная промышленность,1985. с.335. (54) ТРАВЕРСА ДЛЯ ЛЕСОМАТЕРИАЛОВ

„„5LJ„„1682273 А1 (57) Изобретение относится к лесозаготовительной промышленности и позволяет увеличить производительность. Траверса включает несущий элемент (НЭ) 1 трубчатого сечения, элемент 2 сочленения ее с тягово-разборной цепью 3, оси 4 с катками 5 и смонтированные на НЭ 1 симметрично его оси основное и дополнительное ребра (P) 6, 7 соответствен но. Лесоматериал уклады вается на Р6и 7,,укрепленные на НЭ 1, и транспортируется в зону сортировки на верхней и нижней ветвях конвейера одновременно. 2 ил.

1682273

Составитель Б. Молчанов

Редактор Н, Тупица Техред М.Моргентал Корректор T. Палий

Заказ 3377 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к лесозаготовительной промышленности, преимущественно к сортировке лесоматериалов продольными лесотранс портера ми.

Цель изобретения — увеличение производительности при использовании траверсы в процессе сортировки на конвейере за счет включения в работу его нижней ветви.

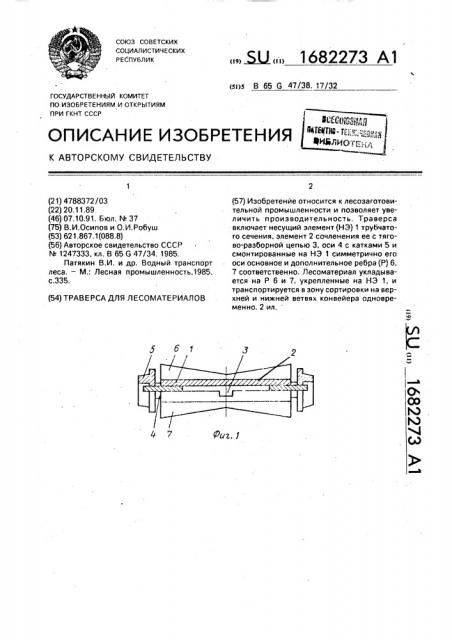

На фиг.1 представлена предлагаемая траверса. разрез; на Фиг.2 — то же, вид сбо° ку.

Траверса для лесоматериалов включает несущий элемент 1 трубчатого сечения, элемент 2 сочленения ее с тягово-разборной цепью 3, оси 4 с катками 5 и смонтированные на несущем элементе 1 симметрично относительно его оси основное 6 и дополнительное 7 ребра.

При работе конвейера бревна укладываются на ребра 6 и 7 верхней и нижней его ветвей и перемещаются в зону сортировки.

Формула изобретения

5 Траверса для лесоматериалов, включающая несущий элемент трубчатого сечения, элемент сочленения ее с тягово-разборной цепью, оси с катками и смонтированное на несущем элементе ребро для транспорти10 ровки лесоматериалов верхней ветвью, о тл и ч а ю щ а я с я тем, что, с целью увеличения производительности при ее использовании в процессе сортировки на конвейере за счет включения в работу его нижней вет15 ви, она снабжена дополнительным ребром, смонтированным на несущем элементе симметрично основному ребру относительно

его ocu.
