Способ получения гипсобетона

Способ получения гипсобетона

Иллюстрации

Показать все

Реферат



Изобретение относится к промышленности строительных материалов и может найти применение при производстве облегченных изделий и конструкций из гипсобетона . Цель изобретения - уменьшение теплопроводности . Способ получения гипсобетона включает смешение строительного гипса, пенополистирольных гранул и воды затворения, формование предусматривает предварительное смешение строительного гипса с водой затворения, нагретой до кипения , с последующим введением в полученную смесь бисерного полистирола и перемешивание при температуре 100°С до образования пенополистирольных гранул. С целью повышения прочности в смесь дополнительно вводят капроновые волокна в количестве 1-1,5% от массы строительного гипса. Теплопроводность гипсобетона 0,23 Вт/м.К. 1 з.п. ф-лы, 4 табл.

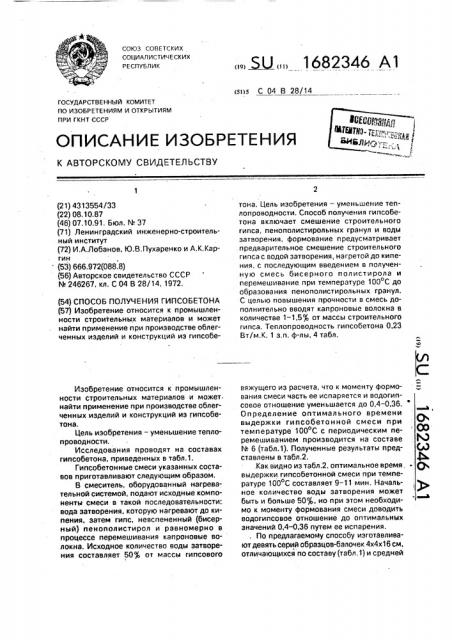

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)s С 04 В 28/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4313554/33 (22) 08.10.87 (46) 07,10.91. Бюл. ¹ 37 (71) Ленинградский инженерно-строительный институт (72) И.А.Лобанов, Ю.В,Пухаренко и А.К.КарГИН (53) 666.972(088.8) (56) Авторское свидетельство СССР

¹ 246267, кл. С 04 B 28/14, 1972. (54) СПОСОБ ПОЛУЧЕНИЯ ГИПСОБЕТОНА (57) Изобретение относится к промышленности строительных материалов и может найти применение при производстве облегченных изделий и конструкций из гипсобеИзобретение относится к промышленности строительных материалов и может. найти применение при производстве облегченных иэделий и конструкций из гипсобетона, Цель изобретения — уменьшение теплопроводности.

Исследования проводят на составах гипсобетона, приведенных в табл.1.

Гипсобетонные смеси указанных составов приготавливают следующим образом.

В смеситель, оборудованный нагревательной системой, подают исходные компоненты смеси в такой последовательности: вода затворения, которую нагревают до кипения, затем гипс, невспененный (бисерный) пенополистирол и равномерно в процессе перемешивания капроновые волокна. Исходное количество воды затворения составляет 50"-,ь от массы гипсового

„„. Ы„„1682346 А1 тона. Цель изобретения — уменьшение теплопроводности. Способ получения гипсобетона включает смешение строительного гипса, пенополистирольных гранул и воды эатворения, формование предусматривает предварительное смешение строительного гипса с водой эатворения, нагретой до кипения, с последующим введением в полученную смесь бисерного полистирола и перемешивание при температуре 100 С до образования пенополистирольных гранул.

С целью повышения прочности в смесь дополнительно вводят капроновые волокна в количестве 1-1,57ь от массы строительного гипса. Теплопроводность гипсобетона 0,23

Вт/м.К. 1 з.п. ф-лы, 4 табл. вяжущего из расчета, что к моменту формования смеси часть ее испаряется и водогипсовое отнощение уменьшается до 0,4-0,36.

Определение оптимального времени выдержки гипсобетонной смеси при температуре 100 С с периодическим перемешиванием производится на составе № 6 (табл.1). Полученные результаты представлены в табл,2. .Как видно иэ табл.2, оптимальное время выдержки гипсобетонной смеси при температуре 100 С составляет 9 — 11 мин, Начальное количество воды затворения может быть и больше 50Я„но при этом необходимо к моменту формования смеси доводить водогипсовое отношение до оптимальных значений 0,4-0,36 путем ее испарения., По предлагаемому способу изготавливают девять серий образцов-балочек 4х4х16 см, отличающихся по составу (табл,1) и средней

1682346

Таблица 1

Таблица 2

20 плотности материала. По способу-прототипу изготавливают серию образцов из одного состава. После распалубки все образцы высушивают до постоянной массы при t = 65 С. При определении физикомеханических характеристик образцов руководствовались требованиями, изложенными в ГОСТ 125-79, ГОСТ 23789-79.

Полученные результаты представлены в табл,3, Из табл.З видно, что наилучшие физикомеханические характеристики при одной и той же средней плотности (y = 600 кг/м, з составы 1 — 3) имеют образцы из гипсобетона, полученного по предлагаемому способу.

Свойства гипсобетона по теплопроводности даны в табл,4.

Формула изобретения

1. Способ получения гипсобетона, включающий смешение строительного гипса, пенополистирольных гранул и воды

5 затворения, формование, о т л и ч а ю щ и йс я тем, что, с целью уменьшения теплопроводности, сначала строительный гипс смешивают с водой затворения, нагретой до кипения, в полученную смесь подают би10 серный полистирол и перемешивают при температуре 100 С до образования пенополистирольных гранул.

2. Способпоп1,отлича ющийся тем, что, с целью повышения прочности, в

15 смесь дополнительно вводят капроновые волокна в количестве 1 — 1,5 от массы строительного гипса.

1682346

Таблица 3

Таблица 4

Составитель Ф.Сорина

Техред M. Моргентал Корректор О.Ципле

Редактор Г.Наджарян

Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101

Заказ 3381 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж 35, Раушская наб., 4/5
