Способ сооружения взрывонабросной плотины
Патент 1682456
Авторы
Классы МПК
Способ сооружения взрывонабросной плотины
Иллюстрации
Реферат
Изобретение относится к области гидротехнического строительства. Цель изобретения - сокращение затрат и повышение сейсмической безопасности взрыва при осуществлении способа. Для этого подле жащий взрыванию массив пород разделяют на отдельные блоки с соотношением объемов соседних блоков, определяемым по формуле vi/V2 Bihi rhiri2/B2ri2 т2гм, где vi, V2 - объемы предыдущего и последующего блоков, м3; hi, h2 - прирост высоты плоИзобретение относится к строительству и может быть использовано при возведении плотин в горных районах. Цель изобретения - сокращение затрат и повышение сейсмической безопасности взрыва. На фиг.1 представлена схема расположения зарядов, план; на фиг.2 - разрез А-А на фиг.1. тины в результате взрыва предыдущего и последующего блоков, м; Bi, 82 - средняя ширина каньона в пределах высотных отметок приращиваемой зоны плотины в результате взрыва предыдущего и последующего, блоков, м; mi, m2 - заложение откосов навала предыдущего и последующего блоков, определяемое тангенсом угла поверхности наклона по отношению к вертикали; щ, - коэффициент полезного использования объемов взрыва предыдущего и последующего блоков, а взрывание зарядов в каждом последующем после первого блока производят с интервалом замедления, определяемым по формуле t+ 0,4Wi КН, где t - суммарная величина замедления взрыва зарядов в предыдущих блоках, с; Wi - линия наименьшего сопротивления последнего заряда ближайшего предыдущего блока,.м; Т - замедление взрыва зарядов последующего блока (интервал замедления) с; Н - высота временного откоса, м; К - коэффициент пропорциональности. 2 ил. сл С Способ осуществляется следующим образом . Для создания на реке 1 глухой плотины 2 с водосбросным туннелем 3, расположенным на одном берегу, на другом берегу массив пород разделяют на отдельные блоки. Соотношение объемов отдельных блоков обрушаемого массива определяют на о со го 4 СП о
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (51>s Е 02 В 7/06
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР

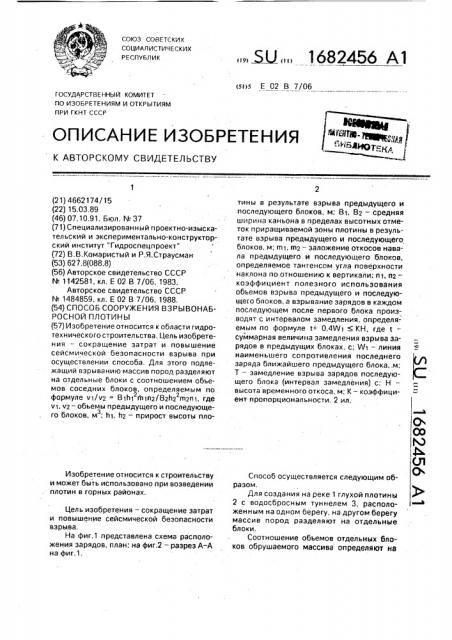

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4662174/15 (22) 15.03.89 (46) 07.10.91. Бюл. № 37 (71) Специализированный проектно-изыскательскийй и экспериментально-конструкторский институт "Гидроспецпроект" (72) В.В.Комэристый и P.ß.Ñòðàócìàí (53) 627.8(088.8) (56) Авторское свидетельство СССР
¹ 1142581, кл. Е 02 В 1/06. 1983.
Авторское свидетельство СССР
¹ 1484859, кл. Е 02 В 7/06, 1988. (54) СПОСОБ СООРУЖЕНИЯ ВЗРЫВОНАБРОСНОЙ ПЛОТИНЫ (57) Изобретение относится к области гидротехнического строительства. Цель изобретения — сокращение затрат и повышение сейсмической безопасности взрыва при осуществлении способа. Для этого подлежащий взрыванию массив пород разделяют на отдельные блоки с соотношением обьемов соседних блоков, определяемым по . формуле v1/v2 = B1h1 1П1п2/B2h2 m2n1, где
2 2
v1, v2 — обьемы предыдущего и последующего блоков, м; h1, h2 — прирост высоты пла3.
Изобретение относится к строительству и может быть использовано при возведении плотин в горных районах.
Цель изобретения — сокращение затрат и повышение сейсмической безопасности взрыва.
На фиг.1 представлена схема расположения зарядов, план; на фиг.2 — разрез А — А на фиг.1.
» 50 1682456 А1 тины в результате взрыва предыдущего и последующего блоков, м; В1, В2 — средняя ширина каньона в пределах высотных отметок приращиваемой зоны плотины в результате взрыва предыдущего и последующего блоков, м; m1, гп2 — заложение откосов навала предыдущего и последующего бЛоков, определяемое тангенсом угла поверхности наклона по отношению к вертикали; п1, п2— коэффициент полезного использования обьемов взрыва предыдущего и последующего блоков, а взрывание зарядов в каждом последующем после первого блока производят с интервалом замедления. определяемым по формуле t+ 0,4%1 КН, где t— суммарная величина замедления взрыва зарядов в предыдущих блоках, с; W1 — линия наименьшего сопротивления последнего заряда ближайшего предыдущего блока,.м;
Т вЂ” замедление взрыва зарядов последующего блока (интервал замедления) с; Н— высота временного откоса, м; К вЂ” коэффициент пропорциональности. 2 ил.
Способ осуществляется следующим образом.
Для создания на реке 1 глухой плотины
2 с водосбросным туннелем 3, расположенным на одном берегу, нэ другом берегу массив пород разделяют на отдельные блоки.
Соотношение объемов отдельных блоков обрушаемого массива определяют на
1682456 основе геометрических зависимостей слeдующим выражением;
v> В1 п1 rtr i п2
B2 h) П1; n1 где vl, у2 — объемы предыдущего и последующего блоков, м; э
h1, h2 — прирост высоты плотины в результате взрыва предыдущего и последующего блоков, м;
В1, В2- средняя ширина каньона в ripeдеЛах высотных отметок приращиваемой зоны плотины в результате взрыва предыдущего и последующего блоков, м;
mt, гп2 — заложение откосов навала предыдущего и последующего блоков, определяемое тангенсом угла поверхности навала по отношению к вертикали; п1, п2 — коэффициент и слезного использования обьема взрыва предыдущего и последующего блоков, Затем производят проходку минных выработок для зарядов 4 первого блока 5 обрушения и минных вырабо. -ок для зарядов 6 второго блока 7 обрушения. Объем каждого из блоков обрушения должен быть достаточен для беспрепятственного истечения взорванных пород из воронки взрыва. По имеющимся дан йым при увеличении объема оползневых масс or 10 до 19 мз эффек5 тинный коэффициент трения уменьшается от 0,7 до 0,1,. Количество блоков во взрыве определяют требуемой крутизной откосов образуемой взрывонабросной плотины, В связи с данными по скальным лавинам, свидетельствующим об их стабилизации при крутизне откосов от l:10 до 1:б, измеряют крутизну откосов в зависимости от количества раздельно взрываемых блоков, Результаты замеров даны в таблице.
После размещения в выработках зарядов 4 и б производят последовательное взрывание зарядов, начиная с заряда, бли- жайшего к водотоку, В пределах блока взрыв зарядов каждо о ряда производят по отношению к предыдущему ряду с замедлением, рассчитываемым по формуле;
t = (0,02-0,2)W, где W — линия наименьшего сопротивления заряда предыдущего ряда, м.
Время t, определяемое данной формулой, согласно практическим данным соответствует; минимальное значение интервалу между моментом взрыва заряда и моментом начала смещения пород под действием газов взрыва; максимальное значение — интервалу между моментом взрыва заряда и MOMBHTOM максимального подъема снопа взорванных пород. В пределах указанных интервалов обеспечивается образо5 вание воронки, на которую происходит обрушение пород, взрываемых каждым последующим зарядом.
В пределах блока увеличение времени замедления взрыва сверх максимального
10 расчетного значения нецелесообразно, так как взрыв последующего заряда при этом происходит в период падения взорванных пород в образовавшуюся воронку, затрудняющую работу взрыва последующего заря15 да. Сокращение времени замедления взрыва ниже минимального расчетного значения недопустимо, так как в этот период еще не образована воронка, на которую взрываемый с замедлением заряд должен обрушать породу, В результате взрыва зарядов 4 взорванная порода первого блока 5 обрушения перемещается в тело ссору>каемой плотины 2 и на границе блока образуется временный откос 8, Взрыв зарядов 6
25 производят после завершения обрушения взорванных пород блока 5 и до начала самопроизвольного обрушения откоса 8. Указанный интервал замедления {Т) определяют по формуле
t+ 0,4W> < Т< КН. где t — суммарная величина. замедлений взрыва зарядов в предыдущих блоках, с;
W1 — линия наименьшего сопротивления последнего заряда ближайшего предыдущего блока, с;
Т вЂ” замедление взрыва зарядов последующего блока, интервал замедления, с;
Н вЂ” высота временного откоса;
К вЂ” коэффициент пропорциональности:
К =- 0,5 — 1, подлежит уточнению в зависимости от геологического строения массива.
Выполнение взрыва очередного блока после самопроизвольного обрушения временного откоса нерационально вследствие заполнения воронки обрушенной массой пород и опасно из-за сокрашения расчетной линии наименьшего сопротивления зарядов
50 очередного взрываемого блока, В результате взрыва зарядов 6 взорванная порода перемещается в тело сооружаемой плотины 2 в пределах контура 9.
©ормула изобретения
Способ сооружения взрывонабросной плотины, включаю ций размещение в массиве пород зарядов взрывчатого Heшества параллельно руслу водотока рядами по наклонной поверхности, имеющей уклон в
1682456 направлении русла водотока, и последовательное взрывание зарядов, начиная с заряда, ближайшего к водотоку, о т л и ч а юшийся тем, что, с целью сокращения затрат и повышения сейсмической безопас- 5 ности взрыва, массив пород разделяют на отдельные блоки с соотношением обьемов соседних блоков, определяемым по формуле
10 ч В hf п пг
Вр Я . гпр п где v1. ч — объем предыдущего и последующего блоков, м;
h>, hz — прирост высоты плотины в результате взрыва предыдущего и последующего Слакав, м;
В>, Вр — средняя ширина каньона в пределах высотных отметок приращиваемой зоны плотины в результате взрыва предыдущего и последующего блоков, м;
m>, тг — заложение откосов навала предыдущего и последующего блоков; оп ределяемое тангенсом угла поверхности нанала по отношению к вертикали; п, n2 — коэффициент полезного использования обьемов взрыва предыдущего и последующего блоков а взрывание зарядов в каждом последующем после первого блоМ производят с интервалом замедления, Ф
1682456
