Перепадный колодец

Перепадный колодец

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству систем водоотведения с покрытий искусственных сооружений, в том числе дорожных и аэродромных, для сопряжения коллекто-. ров поверхностного водоотведения в местах изменения отметок. Цель изобретения - повышение надежности в эксплуатации за счет предотвращения проскоков и фонтанирования потока. Перепадный колодец содержит камеру 1 с подводящим 2 и отводящим 3 коллекторами и установленные по высоте камеры наклонный 4 и горизонтальный 5 гасители энергии потока, выполненные в виде размещенных с зазором друг относительно друга балок с образованием решетки. Балки наклонного гасителя размещены над лотком подводящего коллектора и снабжены расположенными на уровне верхней балки горизонтальными-козырьками 6. Причем высота расположения верхней грани последней от подводящего коллектора балки наклонного гасителя над лотком подводящего коллектора составляет 2/3-3/4 диаметра подводящего коллектора. Балки горизонтального гасителя 5 установлены под зазорами между балками наклонного гасителя 4. 1 ил. 4J Ё

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю Е 03 F 5/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

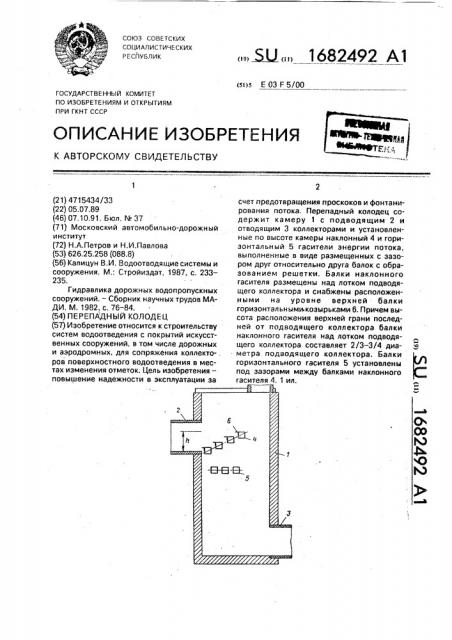

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ о

06

Ю

Ф

О

Ю (21) 4715434/33 (22) 05.07.89 (46) 07.10.91. Бюл. М 37 (71) Московский автомобильно-дорожный институт (72) Н.А.Петров и Н.И.Павлова (53) 626.25,258 (088.8) (56) Калицун В.И. Водоотводящие системы и сооружения. M.: Стройиздат, 1987, с. 233—

235.

Гидравлика дорожных водопропускных сооружений, — Сборник научных трудов МАДИ. М. 1982, с. 76 — 84. (54) П Е Р Е ПАДН Ы Й КОЛОДЕЦ (57) Изобретение относится к строительству систем водоотведения с покрытий искусственных сооружений, в том числе дорожных и аэродромных, для сопряжения коллекторов поверхностного водоотведения в местах изменения отметок. Цель изобретения— повышение надежности в эксплуатации за

„„50,;„1682492 А1 счет предотвращения проскоков и фонтанирования потока. Перепадный колодец содержит камеру 1 с подводящим 2 и отводящим 3 коллекторами и установленные по высоте камеры наклонный 4 и горизонтальный 5 гасители энергии потока, выполненные в виде размещенных с зазором друг относительно друга балок с образованием решетки. Балки наклонного гасителя размещены над лотком подводящего коллектора и снабжены расположенными на уровне верхней балки горизонтальными козырьками 6. Причем высота расположения верхней грани последней от подводящего коллектора балки наклонного гасителя над лотком подводящего коллектора составляет 2/3-3/4 диаметра подводящего коллектора. Балки горизонтального гасителя 5 установлены под зазорами между балками наклонного гасителя 4. 1 ил.

Составитель Л. Нэхметова

Техред М.Маргентап Карре :,1ор t Кравцова

Редактор Е. Савина

Заказ 3388 Тираж Подписное

8НИИПИ Государственного комитета па изобретениям и открытиям при ГКНТ СССР

»3е35, Москва, ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. ужгород, уп.Гагарина, 191

Изобретение относи ся к строительству систем водоотведения с покрытий искусственных сооружений, в том числе дорожных и аэродромных, для сопряжения коллекторов поверхностного водоотведения в местах изменения отметок., Цель изобретения — повышение надежности в эксплуатации за счет предотвращения просхрков и фонтанирования потока, На чертеже изображен перепадный колодец, продольный разрез.

Перепадный колодец содержит камеру

1 с подводящим 2 и отводящим 3 коллекторами и установленные по высоте камеры наклонный 4 и горизонтальный 5 гасители энергии потока, выполненные в виде размещенных с зазором друг относительно друга балок с образованием решетки.

Балки наклонного гасителя размещены над лотком подводящего коллектора и снабжены расположенными нэ уровне верхней балки горизонтальными козырьками 6. Причем высота расположения верхней грани последней от подводящего коллектора балки наклонного гасителя:- эд лотком подводящего коллектора составляет 2/3-3/4 диаметра подводящего коллектора. Балки горизонтального гасителя 5 установлены под зазорами между балками наклонного гасителя 4.

Перепадный колодец работает следующим образом.

Поток, выходящий из подводящего коллектора 2, натекает на балки наклонного гасителя 4. При этом козырьки 6 препятствуют поднятию потока вверх„т.е. фонтанированию. 8 перепадном колодце высота последней балки наклонного решетчатого гасителя не должна быть меньше 2/3 диаметра подводящего коллектора и превышать 3/4 этого диаметра, так как при меньшем значении возвышения последней балки над лотком подводящего коллектора имеются проскок и фонтанирование потока, 5 которые динамически воздействуют на перекрытие и противоположную стенку, а превышение последней балки более 3/4 нецелесообразно, так как балки, установленные выше этого параметра, в работе не

1О участвуют.

Повышается надежность конструкции и улучшаются эксплуатационные качества колодца за счет исключения проскока и фонтанирования потока при наименьшей длине

15 самого колодца, что позволяет съэкономить земельные территории.

Формула изобретения

Перепадный колодец, содержащий камеру с подводящим и отводящим коллекто20 рами и установленные по высоте камеры наклонный и горизонтальный гасители энергии потока, выполненные в виде размещенных с зазором друг относительно друга балок с образованием решетки, причем бал25 ки наклонного гасителя размещены над лотком подводящего коллектора, э бапк горизонтального гасителя установлены под зазорами между балками наклонного гасителя, о т л и v:э «,ю шийся тем, что, с целью

ЗО повышения надежности в эксплуатации зэ счет предотвращения проскакав и фонтанирования потока, каждая из балок наклонного гасителя снабжена расположенным на уровне верхней грани балки горизонталь35 ным козырьком, причем высота расположения верхней грани последней от подводящего коллектора балки наклонного гасителя над лотком подводя щего коллектора составляет 2/3-3/4 диаметра подводя4О щего коллектора.
