Устройство для преобразования постоянного движения в прерывистое

Устройство для преобразования постоянного движения в прерывистое

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению , к преобразователям движения. Цель изобретения - уменьшение габаритов и упрощение конструкции путем уменьшения количества конструктивных элементов. Ведущий вал 1 передает движение на ведомый вал. Звено 3 взаимодействует с фиксатором 7 и останавливается. Кулачок 4 выводит фиксатор 7 из контакта со звеном 3, которое продолжает движение, а пружина 9 возвращает фиксатор 7 в исходное положение. 1 з.п.ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 F 16 Н 27/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4619787/28 (22) 14.12.88 (46) 07.10.91. Бюл. № 37 (75) В.И.Манохин (53) 69.057(088,8) (56) Авторское свидетельство СССР

¹ 932022, кл.F 16 Н 27/04, 1980. (54) УСТРОЙСТВО ДЛЯ ПРЕОБРАЗОВАНИЯ ПОСТОЯННОГО ДВИЖЕНИЯ В ПРЕРЫВИСТОЕ

„„SU „„1б82695 А1 (57) Изобретение относится к машиностроению, к преобразователям движения. Цель изобретения — уменьшение габаритов и упрощение конструкции путем уменьшения количества конструктивных элементов. Ведущий вал 1 передает движение на ведомый вал.

Звено 3 взаимодействует с фиксатором 7 и останавливается. Кулачок 4 выводит фиксатор

7 из контакта со звеном 3, которое продолжает движение, а пружина 9 возвращает фиксатор 7 в исходное положейие. 1 з.п.ф-лы, 1 ил.

1 rt2 695

CocT<3B1lTeI1t О Фаг талов

Техред Vi ТЛор! «н inn Корректор Т. ПалийРедактор О.Голова«

Заказ 3398 Тираж Г1 одп ис н ое

ВНИИПИ Государственного комитегз по и::.обретениям и открытиям при ГКНТ СССР

113035, Москва Ж-3 . . Раусчска» наб„4 5

Производственно-издательский ког Ьи, < т П мент, г Ужгород, ул.Гагарина, 101

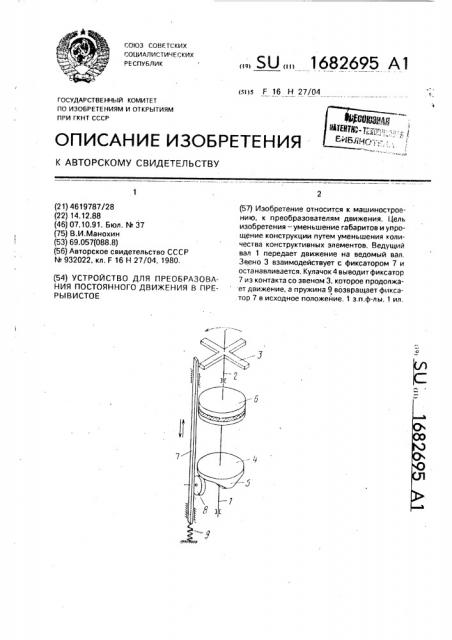

Изобретение отног:ится к мяши»остро ению, в частности к преобразователям движения, Цель изобретения — умеHt ttteíèe габт ,М ритов и упрощение конструкции путем уменьшения конструктивных элементов, На чертеже представлена схема предложенного устройства, Устройство содержит ведущий вал 1, ведомый вал 2 с фиксируемым звеном 3 в виде

1 элемента с крестообразными радиальными выступами, торцовый кулачок 4 с выступом

5, фрикцМонную муфту 6, соединяющую валы 1 и 2, фиксатор 7, толкатель в виде ролика

8 и пружину 9, Устройство работает следующим образом.

Ведущий вал 1, получая вращение от привода (не показан). передает его через фрикционную муфту 6 и ведомый вал 2 фиксируемому звену 3, который, опираясь на фиксатор 7, останавливается, кулачок 4 выступом 5 через ролик 8. сокращая пружину

9, выводит фиксатор 7из контакта со звеном

3, которое продолжает движение, а пружина

9 возвращает фиксатор 7 в исходное положение, затем цикл повторяется.

Устранение из устройства распределительного вала с кинематической связью позво "Iqåò упростить конструкцию. а выполнение ведомого звена из материалов с малым удельным весом позволяет уменьшить массу ведомой части устройства.

5 Формула изобретения

1. Устройство для преобразования постоянного движения в прерывистое, содержащее соосные ведущий и ведомый валы, установленное на последнем фиксируемое

10 звено в виде элемента с крестообразными радиальными выступами, кулачок с толкателем и фиксатор, один конец которого установлен с возможностью взаимодействия с кулачком, а другой конец — для периодиче15 ского взаимодействия с крестообразными радиальными выступами, и фрикционную муфту, установленную на ведущем валу с воэможностью периодического взаимодействия с ведомым, о т л и ч а ю щ е е с я тем, 20 что. с целью упрощения конструкции при одновременном уменьшении габаритов, кулачок выполнен торцовым и установлен на ведущем валу, а толкатель соединен с фиксатором. ось которого параллельна оси ва25 лов.

2. Устройство по п.1, о т л и ч а ю щ е ес я тем, что ведомый вал и фиксируемое звено выполнены иэ материала с малым удельным весом, 30
