Солнечный пруд

Иллюстрации

Показать все

Реферат



Изобретение относится к гелиотехнике. Цель изобретения - повышение эффективности аккумулирования солнечной энергии и эксплуатационной надежности. Верхняя и нижняя стенки камер, образующих плавающее прозрачное ограждение 1. выполнены гофрированными с гофрами дугообразного профиля, образующими с рабочей средой жидкостные линзы. Линзы фокусируют солнечную энергию на дне пруда, которое снабжено теплоизоляцией 5 с зубчатой поверхностью, имеющей поглощающее покрытие . Боковые стенки камер герметизированы эластичными прокладками, образующими цилиндрические сочленения. 2 з. п. -лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 F 24 J 2/34

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4707919/06 (22) 20.06.89 (46) 07.10.91. Бюл. N 37 (71) Дагестанский филиал Энергетического института им. Г, М, Кржижановского (72) П, И, Исаев (53) 662.997(088.8) (56) Заявка Великобритании N. 1597459, кл.

F 24 J 3/02, опублик, 1981 (54) СОЛНЕЧНЫЙ ПРУД (57) Изобретение относится к гелиотехнике.

Цель изобретения — повышение эффективности аккумулирования солнечной энергии

SU 1682732 А1 и эксплуатационной надежности. Верхняя и нижняя стенки камер, обраэчющих плавающее прозрачное ограждение 1, выполнены гофрированными с гофрами дугообразного профиля, образующими с рабочей средой жидкостные линзы. Линзы фокусируют солнечную энергию на дне пруда, которое снабжено теплоизоляцией 5 с зубчатой поверхностью, имеющей поглощающее покрытие. Боковые стенки камер герметизированы эластичными прокладками, образующими цилиндрические сочленения.

2 3. и. -Лы, 3 ил.

1682732

Изобретение относится к гелиотехнике и может быть использовано для аккумулирования солнечной энергии.

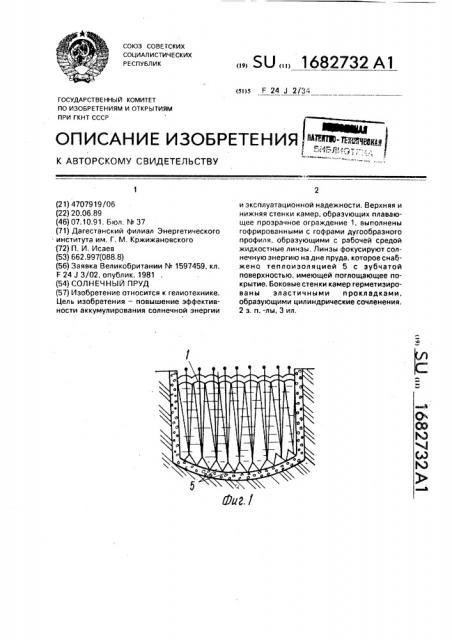

Цель изобретения — повышение эффективности аккумулирования солнечной энергии и эксплуатационной надежности, На фиг, 1 показан солнечный пруд; на фиг. 2 — оптическая схема; на фиг. 3 — сопряжение камер.

Солнечный пруд содержит установленное на поверхности рабочей среды плавающее прозрачное ограждение 1, выполненное в виде контактирующих одна с другой вакуумированных стеклянных камер 2, с нанесенным на внутреннюю поверхность селективным покрытием 3. Верхняя и нижняя стенки камер 2 выполнены гофрированными с гофрами дугообразного профиля, обращенными вогнутостями к рабочей среде с образованием с последней жидкостных линз, Боковые стенки камер 2 в зоне контакта герметизированы эластичными прокладками 4, образующими цилиндрическое сочленение контактирующих камер 2.

Поверхность дна пруда выполнена криволинейной и по форме совпадающей с траекторией перемещения фокуса линзы. Дно пруда снабжено теплоизоляцией 5 с зубчатой поверхностью, имеющей поглощающее покрытие.

Солнечный пруд работает следующим образом, Солнечный пруд аккумулирует и сохраняет энергию в виде тепла путем максимального захвата прозрачным ограждением

1 с селективным покрытием 3. Часть солнечной энергии поглощается верхним слоем рабочей среды, а остальная часть направляется на дно сфокусированным потоком за счет образования нижней стенки камер 2 с рабочей средой положительных линз. С помощью теплоизоляции 5 в виде пеностеклоблоков и вакуумирования камер 2 достигается высокая степень изоляции и аккумулирование солнечной энергии на

5 длительный период. Концентрация солнечной энергии на гранях зубчатой поверхности теплоизоляции позволяет передавать тепло в нижние слои рабочей среды.

Стыковка камер с помощью эластичных l0 прокладок 4, образующих цилиндрическое сочлене» ие, обеспечивает возможность вертикальных колебаний во время дождя или при изменении уровня в пруду, 15 Формула изобретения

1. Солнечный пруд, содержащий установленное на поверхности рабочей среды плавающее прозрачное ограждение, выполненное в виде контактирующих одна с дру20 гой вакуумированных стеклянных камер, с нанесенным на внутреннюю поверхность селективным покрытием, о т л и ч а ю щ и йс я тем, что, с целью повышения эффективности аккумулирования солнечной энергии, 25 верхняя и нижняя стенки камер выполнены гофрированными с гофрами дугообразного профиля, обращенными вогнутостями к рабочей среде с образованием с последней жидкостных линз.

30 2. Пруд по и, 1, отличающийся тем, что, с целью повышения эксплуатационной надежности, боковые стенки камер в зоне контакта герметизированы эластичными прокладками, образующими цилиндриче35 ское сочленение контактирующих камер.

3. Пруд по и. 1 отл ич а ю щи и ся тем, что поверхность для пруда выполнена криволинейной и по форме совпадающей с траекторией перемещения фокуса линзы, дно

40 пруда снабжено теплоизоляцией с зубчатой поверхностью, имеющей поглощающее покрытие.

1682732
