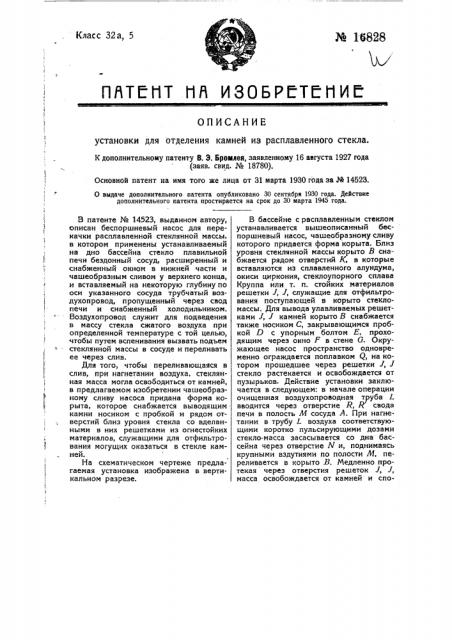

Класс 32а, 5 № 16828

ПЯТ :НТ liA ИЗОБРЙТЙНИЙ

ОПИСАНИЕ установки для отделения камней из расплавленного стекла.

К дополнительному патенту В. Э. Бромлея, заявленному 16 августа 1927 года (заяв. свид. № 18780).

Основной патент на имя того же лица от 31 марта 1930 года за М 14523. иковано 30 сентября 1930 года. Действие тся на срок до 30 марта 1945 года.

О выдаче дополнительного патента опубл дополнительного патента простирае

B патенте ¹ 14523, выданном автору, описан беспоршневый насос для перекачки расплавленной стеклянной массы, в котором применены устанавливаемый на дно бассейна стекло плавильной печи бездонный сосуд, расширенный и снабженный окном в нижней части и чашеобразным сливом у верхнего конца, и вставляемый на некоторую глубину по оси указанного сосуда трубчатый воздухопровод, пропущенный через свод печи и снабженный холодильником.

Воздухопровод служит для подведения в массу стекла сжатого воздуха при определенной температуре с той целью, чтобы путем вспенивания вызвать подъем стеклянной массы в сосуде и переливать ее через слив.

Для того, чтобы переливающаяся в слив, при нагнетании воздуха, стеклянная масса могла освободиться от камней, в предлагаемом изобретении чашеобразному сливу насоса придана форма корыта, которое снабжается выводящим камни носиком с пробкой и рядом отверстий близ уровня стекла со вделанными в них решетками из огнестойких материалов, служащими для отфильтрования могущих оказаться в стекле камней.

На схематическом чертеже предлагаемая установка изображена в вертикальном разрезе.

В бассейне с расплавленным стеклом устанавливается вышеописанный беспоршневый насос, чашеобразному сливу которого придается форма корыта. Близ уровня стеклянной массы корыто В снабжается рядом отверстий К, в которые вставляются из сплавленного алундума, окиси циркония, стеклоупорного сплава

Круппа или т. и. стойких материалов решетки J, J, служащие для отфильтрования поступающей в корыто стекломассы. Для вывода улавливаемых решетками J, J камней корыто В снабжается также носиком С, закрывающимся пробкой D с упорным болтом Е, проходящим через окно F в стене G. Окружающее насос пространство одновременно ограждается поплавком Q, на котором прошедшее через решетки J, J стекло растекается и освобождается от пузырьков. Действие установки заключается в следующем: в начале операции очищенная воздухопроводная труба вводится через отверстие R, R свода печи в полость М сосуда А. При нагнетании в трубу L воздуха соответствующими коротко пульсирующими дозами стекло-масса засасывается со дна бассейна через отверстие N и, поднимаясь крупными вздутиями по полости М, переливается в корыто В. Медленно протекая через отверстия решеток 1, 1, масса освобождается от камней и спокойно вновь распределяется по огражденной поплавком Q поверхности стекла.

При такой операции стекло-масса окончательно освобождается от пузырьков воздуха и приводится, по мнению автора, к более однообразной температуре и состоянию. По мере накопления камней в корыте болт Е вынимается, отверстие F, обычно открытое, закрывается заслонкой Н, а пробка D нагревается и отстает от носика С. По удалении пробки и заслонки в -насос нагнетается воздух и напором поступившего в корыто В стекла камни выбрасываются наружу через носик С. Для облегчения очистки иногда через отверстие Р в корыто вводится мешалка - крюк.

П р едмет патент а.

Установка для отделения камней из расплавленного стекла посредством перекачивания его в фильтрующий сосуд, отличающаяся применением беспоршневого насоса, описанного в патенте № 14523, к верхнему краю коего при.соединено видоизмененное корыто В, снабженное носиком С, закрытым пробкою Я с упорным болтом Е;- и несколькими отверстиями К, расположенными близ уровня стекла, с вделанными в них решетками из сплавленного алунлума, окиси циркония, „стеклоупорного" сплава Круппа или т. и. стойких материалов, с тою целью, чтобы переливающаяся в сливное корыто при коротко пульсирующих дозах нагнетаемого воздуха стекло-масса, проходя через означенные решетки, освобождалась от камн и и, растекаясь в огражденном поплавком пространстве, приводилась к более однообразной температуре.
