Квадрантные весы

Квадрантные весы

Иллюстрации

Показать все

Реферат



Изобретение относится к весоизмерительной технике, в частности к методам юстировки многодиапазонных весов, в основе которых лежит квадрант. Цель изобретения - повышение точности взвешивания . Данная цель достигается за счет предварительной настройки весов, производимой с помощью вспомогательных элементов: сменного противовеса 11, регулируемых упоров 9 и размещенного в направляющей 7 с возможностью перемещения и фиксации грузика 8, которые позволяют регулировать поочередно на каждом диапазоне взвешивания соответственно установку на нуль, угол раствора квадранта и момент на грузоприемном плече 4 квадранта . Такое количество регулировок является достаточным для обеспечения высокой точности взвешивания двухдиапазонных весов . 4 ил.

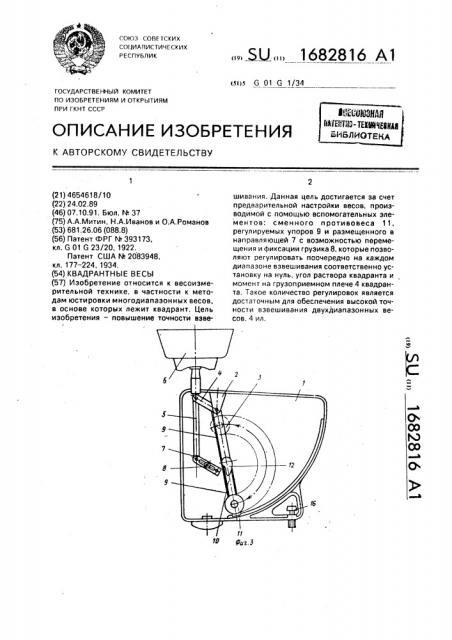

сОюз сОВетских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 G 01 G 1/34

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4654618/10 (22) 24.02.89 (46) 07.10,91, Бюл. N 37 (75) А.А.Митин, Н.А.Иванов и О.А.Романов (53) 681.26.06 (088,8) (56) Патент ФРГ N 393173, кл. G 01 G 23/20, 1922.

Патент США N. 2083948, кл. 177-224, 1934. (54) КВАДРАНТНЫЕ ВЕСЫ (57) Изобретение относится к весоизмерительной технике, в частности к методам юстировки многодиапазонных весов, в основе которых лежит квадрант. Цель изобретения — повышение точности взвеf

„„. Ж„„1682816 А1 шивания, Данная цель достигается за счет предварительной настройки весов, производимой с помощью вспомогательных элементов: сменного противовеса 11, регулируемых упоров 9 и размещенного в направляющей 7 с возможностью перемещения и фиксации грузика 8, которые позволяют регулировать поочередно на каждом диапазоне взвешивания соответственно установку на нуль, угол раствора квадранта и момент на грузоприемном плече 4 квадранта. Такое количество регулировок является достаточным для обеспечения высокой точности взвешивания двухдиапазонных весов. 4 ил.

1682816

Изобретение относится к весоиэмерительной технике, в частности к методам юстировки многодиапазонных весов, в основе которых лежит квадрант.

Целью изобретения является повышение точности взвешивания.

На фиг.1 представлены весы, общий вид спереди; на фиг.2 — то же, вид справа; на фиг.3- весы со снятой крышкой, общий вид сзади; на фиг, 4 — ro же, вид справа.

Весы содержат корпус 1, на котором через кронштейн 2 шарнирно укреплен квадрант, состоящий иэ уравновешивак>щего 3 и грузоприемного 4 плеч. Груэоприемное плечо 4 шарнирно связано с грузоприемным штоком 5, на котором укреплена чашка 6. Нижний конец грузоприемного штока 5 связан с направляющей 7, шарнирно закрепленной на корпусе 1, На направляющей 7 укреплен с возможностью продольного перемещения грузик 8. На уравновешивающем плече 3 квадранта расположено средство для изменения угла раствора квадранта, выполненное в виде жестко закрепленных на уравновешивающем плече 3 двух отгибных упоров 9. На уравновешивающем плече 3 квадранта размещен рычаг 10 с протйвовесом 11 из наборных шайб. Противовес 11 путем поворота рычага 10 ручкой 12 может перемещаться в нижний и верхний конец уравновешивающего плеча 3 квадранта. На передней стенке корпуса 1 весов закрепле на пластина 13 с нанесенными на нее двумя шкалами, рассчитанными на два диапазона взвешивания. Пластина 13 имеет возможность смещения благодаря выполненным в ней отверстиям для крепления в виде дуговых пазов 14, На уравновешивающем плече

3 укреплена струна-указатель 15, Для регулирования уровня установки весов служит винт 16. На передней стенке корпуса 1 закреплена дополнительная шкала 17 калорийности.

Весы работают следующим образом.

При взвешивании по шкале большего диапазона противовес 11 находится в нижнем положении. При переходе на малый диапазон взвешивания ручкой 12 переводят рычаг 10 с противововесом 11 в верхнее положение до соприкосновения рычага 1О с верхним упором 9.

Перед началом работы весы юстируют по четырем параметрам: величине противовеса, углам раствора квадранта (для каждого диапазона угол раствора будет различным) и моменту на грузоприемном плече 4 квадранта. Такое количество регулировок является достаточным для двухдиапазонных квадрантных весов, чтобы н обеспечить высокую точность взвешивания на всей протяженности обоих диапазонов, Поочередно на каждом диапазоне производят регулировку величины противовеса 11 путем съема (или надевания) шайб, угла раствора квадранта за счет отгиба упоров 9, а также положения грузика 8 на направляющей 7. Эти операции производят до тех пор, пока на обоих диапазонах взвешивания одновременно не будет достигнута заданная точность показаний весов.

Формула изобретения

Квадрантные весы, содержащие направляющую, одним концом закрепленную на основании, другим — на груэоприемном штоке, связанном с квадрантом, с уравновешивающим плечом которого соединен противовес с воэможностью продольного перемещения, и первую шкалу, о т л и ч а ющ и е с я тем, что, с целью повышения точности, в них введены вторая шкала, средство для изменения угла раствора квадранта, выполненное в виде жестко связанных с уравновешивающим плечом регулируемых упоров, грузик, укрепленный на направляющей с возможностью продольного перемещения, и рычаг, шарнирно укрепленный на уравновешивающем плече квадранта, а противовес закреплен на свободном конце рычага и выполнен сменным.

1682816

1682816

Составитель Г.Мостовая

Техред M,Mîðãåíòàë Корректор Т.Палий

Редактор С.Пекарь

Производс1 венно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 3404 Тираж Подписное

Е НИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
