Реферат



Изобретение относится к приборостроению , а именно к аппаратуре, применяемой для измерения и контроля давления. Цель изобретения - повышение надежности за счет повышения виброустойчивости. Шток 2 установлен на мембране 1 с эксцентриситетом относительно оси вращения платы 3. На другой стороне платы 3 закреплена V-образная пластина 4, на ветвях которой закреплена щетка 6 потенциометра, выполненная в виде струны. Щетка 6 размещена на цилиндрической рабочей дорожке 7 потенциометра , продольная ось которого перпендикулярна оси вращения платы 3, Под действием давления мембрана 1 прогибается , а шток 2 вращает плату 3 вокруг оси, V-образная пластина с щеткой 6 перемещается по дорожке 7 потенциометра. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s G 01 1 9/02

ГОСУДАРСТВЕН.ЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4700200/10 (22) 12.04,89 (46) 07.10.91. Бюл. hL 37 (71) Завод "Прибор" (72) В.К.Черкашин (53) 531.787(088.8) (56) Авторское свидетельство СССР

М 369439, кл. G 01 1 9/02, 1971.

Патент США

М 4718278, кл. G 01 L 9/02, 1988. (54) ДАТЧИК ДАВЛЕНИЯ (57) Изобретение относится к приборостроению, а именно к аппаратуре, применяемой для измерения и контроля давления. Цель

„,; Я2„„1682841 А1 изобретения — повышение надежности за счет повышения виброустойчивости. Шток 2 установлен на мембране 1 с эксцентриситетом относительно оси вращения платы 3, На другой стороне платы 3 закреплена Ч-образная пластина 4, на ветвях которой закреплена щетка 6 потенциометра, выполненная в виде струны. Щетка 6 размещена на цилиндрической рабочей дорожке 7 потенциометра, продольная ось которого перпендикулярна оси вращения платы 3, Под действием давления мембрана 1 прогибается, а шток 2 вращает плату 3 вокруг оси.

Ч-образная пластина с щеткой 6 перемещается по дорожке 7 потенциометра. 1 ил.

1682841

Составитель Е.Швая

Техред M.Moðãåíòàë

Корректор М,Шароши

Редактор C.ÏåêàðII

Заказ 3405 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к приборостроению. а именно к аппаратуре, применяемой для измерения и контроля давления.

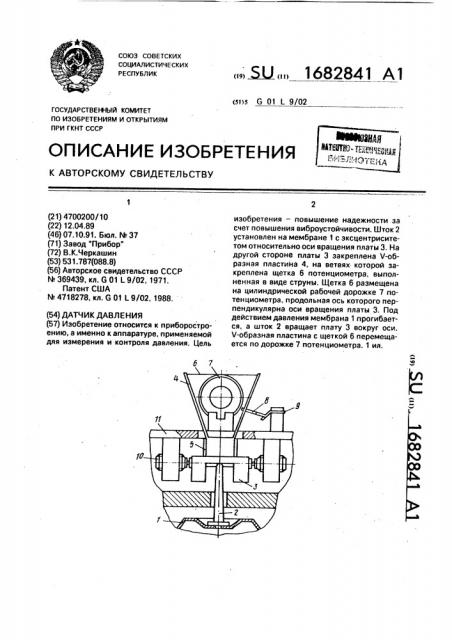

Целью изобретения является повышение надежности за счет повышения виброустойчивости, На чертеже представлен датчик давления, общий вид.

Датчик давления содержит корпус, установленные в нем мембрану 1 со штоком 2, который контактирует с поверхностью платы 3 с осью вращения и установлен с эксцентриситетом относительно нее. На другой стороне платы 3 закреплена Ч-образная пластина 4. Между пластиной и осью вклеена электроизоляционная прокладка 5. На ветвях Ч-образной пластины 4 закреплена щетка 6, выполненная в виде струны, размещенная на рабочей дорожке 7 потенциометра, выполненной в виде цилиндра, ось которого расположена перпендикулярно оси вращения платы 3. При этом потенциометр размещен между ветвями пластины 4.

Напряжение снимается с токопровода 8 и клеммы 9. Ось платы 3 устанавливается на подшипниках 10 на основание 11, Датчик работает следуюЩим образом.

В начальный момент времени при отсутствии деформации мембраны 1 щетка 6 установлена в начале рабочей дорожки 7 потенциометра. При воздействии измеряемого давления мембрана 1, а вместе с ней шток 2 перемещаются и давят на плоскость платы 3, которая за счет эксцентриситета контакта относительно плоскости симметрии проворачивается в подшипниках 10. За счет жесткой связи пластины 4 с платой 3 щетка 6 перемещается по рабочей дорожке

7 потенциометра.

5 Регулировка датчика на первую точку измеряемого диапазона осуществляется перемещением дорожки 7 потенциометра относительно щетки 6. Последняя точка измеряемого диапазона устанавливается

10 изменением передаточного отношения механизма за счет перемещения основания 11 относительно штока 2, Формула изобретения

Датчик давления, содержащий корпус, в

15 котором установлен упругий элемент со штоком, закрепленным на его жестком центре, плата с осью вращения, на одной стороне которой размещена Ч-образная пластина, и потенциометр, содержащий щетку и

20 дорожку, при этом щетка потенциометра закреплена на ветвях V-образной пластины, между которыми размещена дорожка потенциометра, а шток установлен с эксцентриситетом относительно оси вращения

25 платы с другой ее стороны и контактирует с ней, отличающийся тем, что, с целью повышения надежности эа счет повышения виброустойчивости, в нем щетка потенциометра выполнена в виде струны, концы ко30 торой закреплены на ветвях Ч-образной пластины, а дорожка потенциометра выполнена в виде цилиндра, ось которого расположена перпендикулярно к оси вращения платы, при этом струна размещена на ци35 линдрической поверхности дорожки,
