Регулятор уровня верхнего бьефа

Регулятор уровня верхнего бьефа

Иллюстрации

Показать все

Реферат



Изобретение относится к гидротехнике и может быть использовано в гидротехнических сооружениях для регулирования уровня воды верхнего бьефа. Целью изобретения является повышение надежности регулятора Регулятор содержит основной затвор, выполненный в виде установленного на горизонтальной оси вращения основного щита, к плоскости которого со стороны нижнего бьефа прикреплены консоли, на коюрых закреплен груз-противовес, вспомогательный затвор, выполненный в виде дополнительного щита с горизонтальной осью вращения , расположенной над основным затвором. Свободный конец щита соединен гибкой оболочкой, а противолежащая кромка оболочки прикреплена к лгите перекрытия с образованием камеры, сообщающейся с верхним бьефом через отверстия и патрубок. Кроме того, к плоскости щита основного затвора со стороны верхнего бьефа жестко прикреплены толкатели. 2 з.п. ф лы, 5 ил. fe

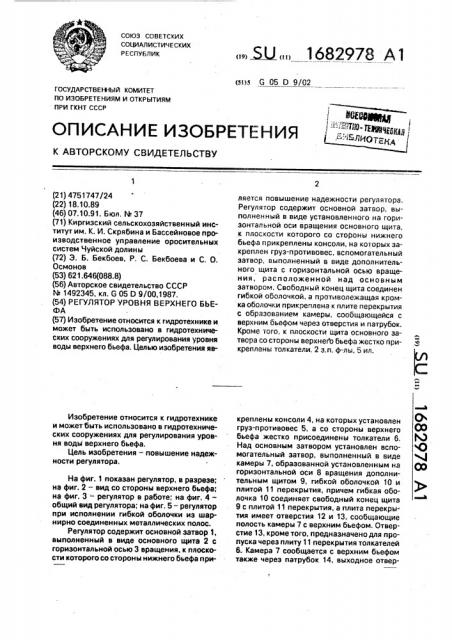

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)я G 05 0 9/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4751747/24 (22) 18.10.89 (46) 07.10.91. Бюл, М 37 (71) Киргизский сельскохозяйственный институт им. К. И. Скрябина и Бассейновое производственное управление оросительных систем Чуйской долины (72) Э. Б. Бекбоев, P. С. Бекбоева и С. О.

Осмонов (53) 621,646(088.8) (56) Авторское свидетельство СССР

М 1492345, кл. G 05 D 9/00,1987. (54) РЕГУЛЯТОР УРОВНЯ ВЕРХНЕГО БЬЕФА (57) Изобретение относится к гидротехнике и может быть использовано в гидротехнических сооружениях для регулирования уровня воды верхнего бьефа. Целью изобретения явИзобретение относится к гидротехнике и может быть использовано в гидротехнических сооружениях для регулирования уровня воды верхнего бьефа.

Цель изобретения — повышение надежности регулятора.

На фиг. 1 показан регулятор, в разрезе; на фиг. 2 — вид со стороны верхнего бьефа; на фиг. 3 — регулятор в работе; на фиг. 4общий вид регулятора; на фиг. 5 — регулятор при исполнении гибкой оболочки из шарнирно соединенных металлических полос.

Регулятор содержит основной затвор 1, выполненный в виде основного щита 2 с горизонтальной осью 3 вращения, к плоскости которого со стороны нижнего бьефа при»!Ж,„, 1682978 A l ляется повышение надежности регулятора, Регулятор содержит основной затвор, выполненный в виде установленного на горизонтальной оси вращения основного щита, к плоскости которого со стороны нижнего бьефа прикреплены консоли, на которых закреплен груз-противовес, вспомогательный затвор, выполненный в виде дополнительного щита с горизонтальной осью вращения, расположенной над основным затвором, Свободный конец щита соединен гибкой оболочкой, а противолежащая кромка оболочки прикреплена к плите перекрытия с образованием камеры, сообщающейся с верхним бьефом через отверстия и патрубок.

Кроме того, к плоскости щита основного затвора со стороны верхнего бьефа жестко прикреплены толкатели, 2 з.п. ф-лы, 5 ил. креплены консоли 4, на которых установлен груз-противовес 5, а со стороны верхнего бьефа жестко присоединены толкатели 6.

Над основным затвором установлен вспомогательный затвор, выполненный в виде камеры 7, образованной установленным на горизонтальной оси 8 вращения дополнительным щитом 9, гибкой оболочкой 10 и плитой 11 перекрытия, причем гибкая оболочка 10 соединяет свободный конец щита

9 с плитой 11 перекрытия, а плита перекрытия имеет отверстия 12 и 13, сообщающие полость камеры 7 с верхним бьефом. Отверстие 13, кроме того, предназначено для пропуска через плиту11 перекрытия толкателей

6. Камера 7 сообщается с верхним бьефом также через патрубок 14, выходное отвер1682978

50 верхнее положение. Наполнение в сооруже- 55 нии при этом равно расчетному Н>.

При уменьшении наполнения Н в верхнем бьефе сооружения вследствие уменьшестие которого направлено в сторону плоскости щита 2 основного затвора, Регулятор работает следующим обраПри наполнении в сооружении, меньшем расчетного (Н<НР), основной затвор 1 закрыт, вспомогательный затвор находится в некотором промежуточном положении, близком к максимальному, при этом щит 9 вспомогательного затвора лежит на толкателях 6.

При увеличении наполнения в верхнем бьефе сооружения вспомогательный 33TBGp под действием возникшего при этом избыточно о момента вращения от действия сил давления воды на щит 9 от:<одит от толкателей 6 и, поворачиваясь в с>сях 8 вращения, перемещается по мере рос га наполнения Hi в крайнее верхнее положение (показано пунктирными линиями на фиг. 1), С достижением наполнения расчетного значения Н> основной затвор 1 приходит в равновесное состояние. При поступлении в сооружение избыточных расходов воды основной затвор начинает открываться, сбрасывая излишки расходов води в нижний бьеф сооружения и поддерживая при этом постоянное наполнение Hp в верхнем бьефе Причем под действием перемещающихся масс воды в стс рану образовавшегося отверстия начинается отто< воды из камеры

7 вспомогательного затвора через патрубок

14 при одновременном сливе через отверстия 12 и 13. При этом по мере увеличения открывания основного затвора давление в камере 7 вспомогательного затвора понижается, и вследствие возникающей при этом силы давления воды подуровень воды верхнего бьефа, сбрасывая в нижкий бьеф сооружения часть поступающего расхода, Следовательно, избыточный расход сбрасывается через оба затвора — основной и вспомогательный, при этом в сооружении поддерживается наполнение, близкой к расчетному Нр. Точность поддержания уровня в верхнем бьефе сооружения определяется только работой основного затвора.

В случае прекращения поступления избыточных расходов води, т.е, ко да расход воды, поступающий в сооружение, равен расходу Отвода, основной затвор 1 перемещается в крайнее нижнее положение, а вспомогательный перемещае1ся в крайнее ния расхода, поступающего в сооружение, вспомогательный затвср начинаег Опускать5

ЗО

35 ся вслед за уменьшением наполнения Н и ложится на толкатели 6.

Когда через регулятор сбрасывается некоторый расход воды, часть этого расхода сбрасывается через основной затвор 1, а оставшаяся часть через вспомогательный затвор, Вследствие попадания какого-либо предмета в боковые уплотнения щита 9 вспомогательного затвора может произойти его заклинивание, и он зафиксируется в некотором положении, при этом величина избыточного расхода воДы уменьшается, Вследствие этого основной затвор 1 начинает опускаться, поддерживая при этом наполнение в верхнем бьефе, близкое к расчетному Hp, и толкателями 6 упирается в щит 9. При атом, если величина заклинивания незначительна, то основной затвор тут же срывает вспомогательный с места и начинает перемещаться в верхнее положение, при этом предмет, попавший в боковые уплотнения, благодаря наличию сил трения о бетонные устои сооружения выносится за пределы уплотнений щита 9, и вспомогательный затвор переходит в гидравлический режим работы.

Если величина заклинивания существенна, то основной затвор 1, упершись толкателями 6 в щит 9, останавливается, при этом наполнение в верхнем бьефе, став нерегулируемым, начинает быстро понижаться, а следовательно, растет момент вращения от веса металлических частей затвора и груза-противовеса 5 на щит 9, передаваемый через толкатели 6. При некотором наполнении Hi величина этого момента становится существенной, срывает щит 9 с положения заклинивания и перемещает его в верхнее положение, при этом предмет, способствующий заклиниванию затвора при трении о бетонные устои сооружения, выносится за пределы уплотнений, и вспомогательный затвор переходит в гидравлический режим работы.

При необходимости длину толкателей можно установить максимальной, при которой крайнему нижнему положению основкого затвора соответствует перемещение толкателями щита 9 вспомогательного затвора в крайнее верхнее положение, что необходимо в потоках, содержащих большое количество мусора (топляка).

В случае, если эаклинивание щита 9 происходит при возрастании избыточного расхода воды, то вся нагрузка по пропуску расходов приходится на основной затвор 1, вследствие чего он начинает наращивать свое открываwe, увеличивая сбросной расход. При этом давление в камере 7 вспомогательного затвора понижается, а следовательно, растут

1682978 силы давления воды, действующие на подвижные части вспомогательного затвора, и по достижении величины этих сил некоторых больших значений вспомогательный затвор все же перемещается из положения заклинивания.

Как видно иэ приведенного выше описания работы регулятора, он благодаря введению в конструкцию основного затвора толкателей 6 практически полностью исключает возможность заклинивания щита 9 вспомогательного затвора, что существенно увеличивает надежность работы регулятора.

На особо ответственных сооружениях гибкая оболочка вспомогательного затвора должна быть выполнена из шарнирно соединенных металлических полос.

Эффективность предлагаемой конструкции в сравнении с прототипом заключается в том, что благодаря введению в конструкцию основного затвора толкателей

6 исключается воэможность заклинивания щита 9 вспомогательного затвора, и возможна работа вспомогательного затвора при наличии больших трений в боковых уплотнениях щита 9, Формула изобретения

1, Регулятор уровня верхнего бьефа, содержащий основной затвор, выполненный в виде установленного на горизонтальной оси

5 вращения основного щита, к плоскости которого со стороны нижнего бьефа прикреплены консоли, на которых установлен груз-противовес, вспомогательный затвор, выполненный в виде камеры, расположен10 ной над основным затвором и образованной установленным на горизонтальной оси вращения дополнительным щитом, плитой перекрытия и гибкой оболочкой, соединенной одной кромкой с плитой перекрытия, а дру15 гой со свободным концом дополнительного щита, причем камера сообщается с верхним бьефом, отличающийся тем, что, с целью повышения надежности регулятора, к плоскости основного щита со стороны вер20 хнего бьефа прикреплены толкатели с возможностью контакта с дополнительным щйтом.

2. Регулятор по и. 1, отличающийся тем, что гибкая оболочка выполнена из шар25 нирно соединенных металлических полос.

3, Регулятор по и, 1, отличающийся тем, что камера содержит патрубок, выходное отверстие которого расположено у плоскости основного щита, 1682978

1682978

Составитель Н.Гондаксазова

Редактор Т.Юрчикова Техред M.Ìîðãåíòàë Корректор Т, Колб

Заказ 3412 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101
