Патент ссср 168310

Патент ссср 168310

Иллюстрации

Показать все

Реферат

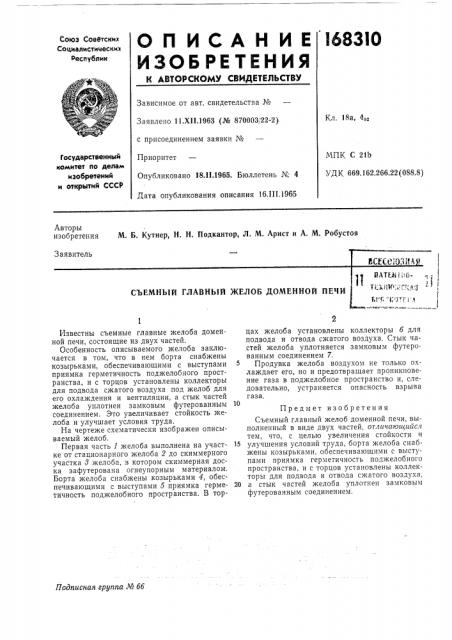

О П И С А Н И Е 168310

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Сощиалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 11.XI I.1963 (№ 870003 22-2) с присоединением заявки №

Приоритет

Опубликовано 1811.1965. Бюллетень № 4

Дата опубликования описания 16.Ц1.1965

Кл. 18а, 4, Государственный комитет ло делам изобретений и открытий СССР

МПК С 21Ь

УДК 669.162.266,22 (088.8) Авторы изобретения М, Б. Кутнер, H. H. Подкантор, Л. М. Арист и А. 1т1. Робустов

Подписная группа № бб

Известны съемные главные желоба доменной печи, состоящие из двух частей, Особенность описываемого желоба заключается в том, что в нем борта снабжены козырьками, обеспечивающими с выступами приямка герметичность поджелобного пространства, и с торцов установлены коллекторы для подвода сжатого воздуха под желоб для его охлаждения и вентиляции, а стык частей желоба уплотнен замковым футерова иным соединением. Это увеличивает стойкость желоба и улучшает условия труда.

На чертеже схематически изображен описываемый желоб.

Первая часть 1 желоба выполнена на участке от стационарного желоба 2 до скиммерного участка 8 жжееллооббаа, в котором скиммерная доска зафутерована огнеупорным материалом.

Борта желоба снабжены козырьками 4, обеспечивающими с выступами 5 приямка герметичность поджелобного пространства. В торцах желоба установлены коллекторы б для подвода и отвода сжатого воздуха. Стык частей желоба уплотняется замковым футерованным соединением 7.

Продувка желоба воздухом не только охлаждает его, но и предотвращает проникновение газа в поджелобное пространство и, следовательно, устраняется опасность взрыва газа.

Предмет изобретения

Съемный главный желоб доменной печи, выполненный в виде двух частей, отличающийся тем, что, с целью увеличения стойкости и

15 улучшения условий труда, борта желоба снабжены козырьками, обеспечивающими с выступами приямка герметичность поджелобного пространства, и с торцов установлены коллекторы для подвода и отвода сжатого воздуха, 20 а стык частей желоба уплотнен замковым футерованным соединением, Редактор Л. Струве

Составитель Д, Першеев

Техред А. А. Камышиикова Корректор О. И. Iloaosii

Заказ 289/7 Тираж 525 Формат бум. 60X90 /ö Объем 0,13 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4.

Типография, пр. Сапунова, 2
