Автоматическое устройство для заряда аккумуляторной батареи

Автоматическое устройство для заряда аккумуляторной батареи

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике , в частности к устройствам для заряда аккумуляторных батарей. Цель изобретения - повышение эффективности процесса путем обеспечения режима перезаряда без отключения защит от перегрузки при коротком замыкании выхода и ошибочной полярности подключения аккумуляторной батареи. Устройство состоит из трансформатора , соединенных последовательно выпрямителя , управляемого элемента и выходных клемм для подключения аккумуляторной батареи, включенных параллельно выпрямителю и последовательно между собой ключевого блока защиты и блока управления зарядным током, выход которого соединен с входом управляемого элемента, подключенного параллельно выходным клеммам блока автоматики с делителем напряжения и узлом сравнения, вход которого подключен к части делителя, а выход - к входу ключевого блока защиты, и элемента отключения автоматики, подключенного параллельно входу узла сравнения блока автоматики . Устройство обеспечивавг защиту при коротких замыканиях выходных клемм и от неправильной полярности подключения аккумуляторной батареи. Функции защиты обеспечивает блок автоматики, осуществляющий также регулирование зарядного тока.1 ил. а а

СОК)З СОВГ Н:КИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Н 02 J 7/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

g и 1 ,Р Р?

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ъ !

У

C (21) 4747804/07 (22) 09.10.89 (46) 07.10.91. Бюл. М 37 (71) Ульяновский завод низковольтной аппаратуры "Контактор" (72) P. Ф. Андрианов, В. В. Кочетков и А. Ф.

Кузьмин (53) 621.355.16(088.8) (56) Авторское свидетельство СССР

Ю 1065359, кл. Н 02 J 7/10, 1982, Авторское свидетельство СССР

1Ф 562896, кл. H 02 J 7/10, 1976.

Устройство зарядное бытовое УЗ-П6/12-6,3 УХЛЗ l "Ресурс-1". Руководство по эксплуатации 3.215.005. РЗ ТУ 25-7414.00387. (54) АВТОМАТИЧЕСКОЕ УСТРОЙСТВО

ДЛЯ ЗАРЯДА АККУМУЛЯТОРНОЙ БАТАРЕИ (57) Изобретение относится к электротехнике, в частности к устройствам для заряда аккумуляторных батарей. Цель изобретения — повышение эффективности процесса путем обеспечения режима перезаряда без отключения защит от перегрузки при,, SU „„1683125 А1 коротком замыкании выхода и ошибочной полярности подключения аккумуляторной батареи. Устройство состоит из трансформатора, соединенных последовательно выпрямителя, управляемого элемента и выходных клемм для подключения аккумуляторной батареи, включенных параллельно выпрямителю и последовательно между собой ключевого блока защиты и блока управления зарядным током, выход которого соединен с входом управляемого элемента, подключенного параллельно выходным клеммам блока автоматики с делителем напряжения и узлом сравнения, вход которого подключен к части делителя, а выход — к входу ключевого блока защиты, и элемента отключения автоматики, подключенного параллельно входу узла сравнения блока автоматики. Устройство обеспечивает защиту при коротких замыканиях выходных клемм и от неправильной полярности подключения аккумуляторной батареи. Функции защиты обеспечивает блок автоматики, осуществляющий также регулирование зарядного тока. 1 ил.

1683125

Устройство относится к электротехнике. в частности к устройствам для заряда аккумуляторных батарей, Целью изобретения является повышение эффективности процесса путем обеспечения режима перезаряда без отключения защиты от перегрузки при коротком замыкании выхода и от ошибочной полярности подключения аккумуляторной батареи.

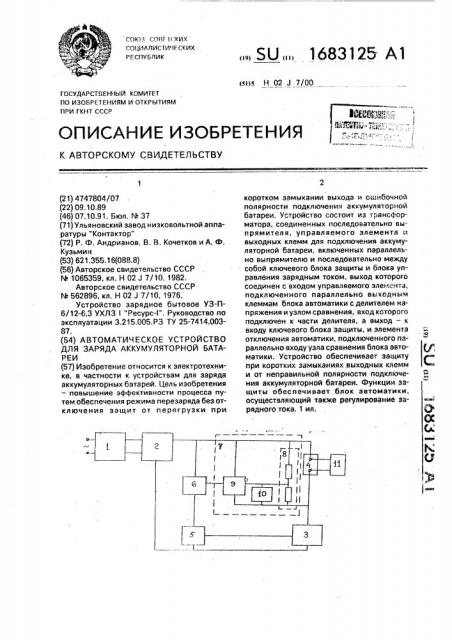

На чертеже приведена блок-схема устройства, Устройство состоит из сетевого трансформатора 1, выпрямителя 2, с которым соединены последовательно управляемый элемент 3 и выходные клеммы 4 для подключения аккумуляторной батареи, Параллельíо выпрямителю подключены блок 5 управления зарядным током и ключевой блок 6 защит, ы,,соединенные последоваТеп Но, Buxap, блока 5 соединен с входом управляемого элемента 3, Параллельно выходным клеммам 4 подключен блок 7 автоматики из делителя 8 напряжения и узла 9 сравнения, вход которого подклю- ен к части делителя 8, а выход — к входу ключевого блока 6 защиты. Параллельно входу узла 9 сравнения подключен элемент 10 отключения автоматики.

При включении сети напряжение вторичной обмотки трансформатора 1, выпрямленное выпрямителем 2, поступает на управляемый элемент 3, выходные клеммы

4 и подключенную к ним аккумуляторную батарею 11.

При правильной полярности подключения батареи 11 и напряжении на ней, меньшем напряжения полного заряда, выходной сигнал узла 9 сравнения открывает ключевой блок 6 защиты, через который выходное напряжение выпрямителя 2 поступает на блок 5 управления зарядным током. Выходной сигнал блока 5 открывает управляемый элемент 3, через который происходит заряд батареи 11. Величина зарядного тока регулируется соответствующей уставкой регулировочного элемента в блоке 5. При достижении аккумуляторной батареей 11 напряжения, соответствующего ее полному заряду, напряжение нижнего по схеме плеча делителя 8 опрокидывает узел 9 сравнения, в результате чего закрывается ключевой блок 6 защиты, снимая питание с блока 5 управления зарядным током, управляемый элемент 3 закрывается, прекращая дальнейший заряд аккумуляторной батареи.

При коротком замыкании на выходных клеммах 4 отсутствует напряжение, питаю5

35 щее узел 9 сравнения, а при ошибочной полярности подключения батареи 11 питающее напряжение узла сравнения 9 имеет обратную полярность, в результате чего не может открыться ключевой блок 6 защиты, а следовательно, не может появиться зарядный ток.

Для обеспечения режима заряда с некоторым перезарядом (например, уравнительного заряда) вход узла 9 сравнения шунтируется элементом 10 отключения автоматики, Узлом 9 сравнения такой режим воспринимается как неполный заряд аккумуляторной батареи 11, поэтому ключевой блок 6 защиты остается открытым, и после полного заряда аккумуляторной батареи через управляемый элемент 3 продолжает происходить зарядный ток, обеспечивая необходимый режим перезаряда.

При этом для обеспечения защиты от аварийных режимов (перегрузки от короткого замыкания выхода и от ошибочной полярности подключения аккумуляторной батареи) условия работы узла 9 сравнения (отсутствие питающего напряжения или обратная его полярность) не изменяются, защиты действия так же, как и в режиме автоматического заряда, Таким образом, устройство обеспечивает возможность перевода на неавтоматический режим заряда без отключения защит от перегрузки при коротком замыкании выхода и от ошибочной полярности подключения аккумуляторной батареи, что является положительным эффектом.

Формула изобретения

Автоматическое устройство для защиты аккумуляторной батареи, состоящее из сетевого трансформатора, соединенных последовательно выпрямителя, управляемого элемента и выходных клемм для подключения аккумуляторной батареи, включенных параллельно выпрямителю и последовательно между собой ключевого блока защиты и блока управления зарядным током, выход которого соединен с входом управляемого элемента, подключенного параллельно выходным клеммам блока автоматики с делителем напряжения и узлом сравнения, вход которого подключен к час и делителя, а выход — к входу ключевого блока защиты, и элемента отключения автоматики, о т л ича ю щ е ес я тем, что, с целью повышения эффективности процесса путем обеспечения режима переэаряда, элемент отключения автоматики подключен параллельно входу узла сравнения блока автоматики.
