Реферат



Изобретение относится к электрорадиотехнике , в частности к устройствам контроля электромонтажа, и может быть использовано для подключения многослойных и двусторонних печатных плат к контролирующему устройству. Целью изобретения является упрощение конструкции контактного устройства и повышение надежности контактирования. Стол 10 с платой 13 вдви5 гают по опорам 9 в пространство между верхней 3 и нижней 7 матрицами до упора. При включении привода под его воздействием нижняя матрица 7 сближается с верхней 3 до тех пор, пока контролируемая плата 13 не окажется зажатой между ними. Одновременно с перемещением нижней матрицы 7 перемещаются опоры 9 со столом 10. Ловители 18 входят в соответствующие им отверстия в матрицах 3 и 7, ориентируя плату 13 относительно матриц 3 и 7, а контакты 14 входят с противоположных сторон в соприкосновение с переходными отверстиями платы 13. Контактное давление создается сжатием пружин 15. В момент соприкосновения платы 13 с матрицами 3,7 стержень 25 замыкает контакт. В устройство введены датчик положения плат в виде контактной группы из трех контактов, соединенных с сигнальными эпементами. 3 з.п.ф-лы, б ил. фигЭ

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s»s Н 05 К 1/18

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

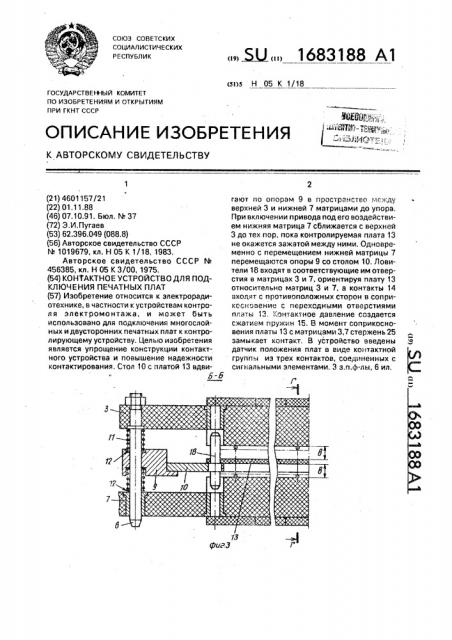

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛ6СТВУ (21) 4601157/21 (22) 01.11.88 (46) 07.10.91. Бюл. М 37 (72) Э,И.Пугаев (53) 62.396,049 (088.8) (56) Авторское свидетельство СССР

М 1019679, кл. Н 05 К 1/18, 1983, Авторское свидетельство СССР М

456385, кл. Н 05 К 3/00, 1975. (54) КОНТАКТНОЕ УСТРОЙСТВО ДЛЯ ПОДКЛЮЧЕНИЯ ПЕЧАТНЫХ ПЛАТ (57) Изобретение относится к электрорадиотехнике, в частности к устройствам контроля электромонтажа, и может быть использовано для подключения многослойных и двусторонних печатных плат к контролирующему устройству, Целью изобретения является упрощение конструкции контактного устройства и повышение надежности контактирования. Стол 10 с платой 13 вдвиb-Б,, Я „„1683188 А1 гают по опорам 9 в пространство между верхней 3 и нижней 7 матрицами до упора.

При включении привода под его воздействием нижняя матрица 7 сближается с верхней

3 до тех пор, пока контролируемая плата 13 не окажется зажатой между ними. Одновременно с перемещением нижней матрицы 7 перемещаются опоры 9 со столом 10. Ловители 18 входят в соответствующие им отверстия в матрицах 3 и 7, ориентируя плату 13 относительно матриц 3 и 7, а контакты 14 входят с противоположных сторон в соприкосновение с переходными отверстиями платы 13. Контактное давление создается сжатием пружин 15. В момент соприкосновения платы 13 с матрицами 3,7 стержень 25 замыкает контакт. В устройство введены датчик положения плат в виде контактной группы из трех контактов, соединенных с сигнальными элементами. 3 з.п.ф-лы, 6 ил, Изобретение относится к электрорадиотехнике, в частности к устройствам контроля электромонтажа, и может быть использовано для подключения многослойных и двусторонних печатных плат к контро- 5 лирующему устройству, использующему токовопотенциальный метод контроля сопротивлений.

Цель изобретения — упрогдение устройства и повышение надежности контактиро- 10 вания, а также повышение удобства эксплуатации и технологичности монтажа и ремонта.

На фиг,1 изображено контактное устройство, общий вид; на фиг.2 — сечение А — 15

А на фиг,1; на фиг.З вЂ” сечение Б — Б на фиг.2; на фиг.4 — сечение à — Г на фиг.Э (контактное устройство в исходно11положени;ф на Фиг.5 — то же, контактное устройство в положении контрОля; На фиг.б — " c vie H — Б на фиг,2. 20

Контактное устройство выполнено в виде корпуса 2 с жестко закрепленными на нем направляющими 2, верхней матрицей Э., приводом 4 и панелью 5 подключения, закрытых защитным кожухом 6. 25

На направляющих 2 подвижно установлена нижняя матрица 7, взаимодействующая с приводом 4 и связанная с верхней матрицей 3 направляющими 8, обеспечивающими взаимоориентацию матриц 3 и ". На 30 направляющих 8 установлена каретка 9 со столом 10 и пружины 11 с шайбами 12, предназначенными для поддержания и перемещения стола 10 и для установки размера "в".

8 верхней 3 и нижней 7 матрицах в 35 соответствии с расположением отверстий в контролируемой плате 13 вззимоэеркальной установлены контакты, состоящие иэ рабочего контакта 14, пружины 15 и монтажного контакта 16. 40

Монтажные контакты 16 жестко закреплены в секциях 17 монтажных плат ма.риц

3 и 7, причем концы монтажных контактов

16, обращенные к пружине 15, для облегчения сборки имеют форму конуса. Рабочие 45 контакты 14 установлены в матрицах 3 и 7 с зазором, а их конец, обращенный к контролируемой плате 13, имеет форму конуса, что обеспечивает, даже при некотором смегцении осей контактов 14 и отверстий платы 13, 50 надежное контактирование. Стол 10 снаб- жен ловителями 18 для фиксации контролируемой платы 13 и ориентации стсла 10 относительно матриц 3 и 7.

Для увеличения надежности контзкгирования отверстия для контактов 14 и ) 6 в матрицах 3 и 7 рекомендуетсл выполнять на программных стенках для сверления печатных плат, а отверстия для направляющих 8 и ловителей 18 обрабатывать в двух матрицах Э и 7 совместно, Устройство снабжено сигнальными элементами 19 и 20, подключенными первыми выводами к первому выводу источника 21 питания, а вторыми выводами — к контактам

22 и 23, установленным на верхней 3 и нижней 7 матрицах, На верхней матрице 3 установлен дополнительный контакт 24, подключенный к второму выводу источника

21 питания, а на столе 10 установлен токопроводящий стержень 25 для замыкания дополнительного контакта 24 с контактами 22 и 23, Секции монтажных плат 17 матриц 3 и 7 соединены с панелью подключения 5 жгутами 26, причем противолежащие секции соединены с одной секцией панели 5 подключения, Контактное устройство работает следующим образом.

Контролируемую печатную плату 13 устанавливают на стол 10, фиксируя на ловителях 18, Стол 10 с платой 13 вдвигают по каретке 9 в пространство между верхней 3 и нижней 7 матрицами для упора, При включении привода 4 под его воздействием нижняя 7 матрица сближается с верхней 3 до тех пор, пока контролируемая плата 13 не окажется зажатой между ними.

Одновременно с перемещением нижней матрицы7 перемещается каретка 9 со столом 10„ловители 18 входят в соответствующие им отверстия вматрицах 3 и 7,,ориентируя плату 13 относительно матриц 3 и

7, а контакты 14 входят с противоположных сторон в соприкосновение с переходными

Отверстиями платы 13, Контактное давление создается сжатием пружин 15, В момент соприкосновения платы il3 с матрицами 3 и 7 стержень 25 замыкает контакт 24 с контактами 22 и 23, и включаются сигнальные элементы 19 и 20. В случае, если плата 1Э не соприкоснется с какой-либо иэ матриц 3 и 7, соответствующий сигнальный элемент 19 и 20 не включится.

Использование общих направляющих для верхней и нижней матриц, з также уменьшение зазоров между матрицами и контролируемой платой в положении контроля до "0" с сигнализацией этого момента, ггозволяют повысить надежность контактирован ия.

Формула изобретения

1. Контактное устройство для подключения печатных плат, сОдержащее корпус, защитный кожух, верхнюю и нижнюю матрицы с контактзми, установленными параллельно и взаимоподвижно нз общих направляющих, индикатор положения

1683188 контролируемых изделий и привода, о т л и ч а ю щ е е с я тем, что, с целью упрощения устройства и повышения надежности контактирования, в него дополнительно введена каретка, подвижно размещенная на 5 направляющих матриц и подпружиненная относительно матриц, на которой установлен стол с ловителями для контролируемой платы.

2. Устройство по п,1, о т л и ч а ю щ е е 10 с я тем, что, с целью повышения удобства эксплуатации, стол выполнен съемным.

А

2 l (0 I

3. Устройство по п.1, о т л и ч а ю щ е е -. с я тем, что, с целью повышения технологичности монтажа и ремонта, контакты матриц состоят из рабочего контакта, пружины и монтажного-контакта, конец которого, обращенный к пружине, имеет форму конуса, а другой закреплен в монтажной плате, установленной с тыльной стороны каждой матрицы, причем монтажные платы выполнены секционированными, а противолежащие секции верхней и нижней матриц соединены с одной секцией панели подключения.

1683188

А-А

2б

/7

/6

1683188
