Устройство для измерения испарения и количества атмосферных осадков

Устройство для измерения испарения и количества атмосферных осадков

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству , в частности к устройствам для измерения составляющих водного баланса почвы. Цель изобретения - упрощение конструкции и повышение удобства эксплуатации устройства. Устройство содержит открытую емкость 1 с водой, оснащенную подающим 2 и сливным 4 патрубками и дополнительным электроконтактным датчиком 14 уровня. Узлы водоподпиткиЗ и сброса 5 включают дозаторы с датчиками 15 и 16 уровня и перепускные клапаны 6-9, схема замера уровня содержит блок питания, блок 12 регистрации , электронно-коммутирующий блок 10, генератор 11 синусоидального напряжения . При выпадении осадков последние, проходя через узел сброса, регистрируются блоком 12 регистрации. При регистрации испарения регистрируется число доз воды, проходящей через узел 3, для поддержания постоянного уровня в открытой емкости 1 с водой. 1 з.п. ф-лы, 1 ил. 7J (Л с

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю А 01 G 25/16, 27/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

°

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4794254/15 (22) 26.02.90 (46) 15.10.91. Бюл. М 38 (71) Всероссийский научно-исследовательский институт сельскохозяйственного использования мелиорированных земель (72) И.П, Туманов (53) 537,311,3(088.8) (56) Авторское свидетельство СССР

М 1233840, кл. А 01 G 27/00, 1984, (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ИСПАРЕНИЯ И КОЛИЧЕСТВА АТМОСФЕРHblX ОСАДКОВ (57) Изобретение относится к сельскому хозяйству, в частности к устройствам для измерения составляющих водного баланса почвы. Цель изобретения — упрощение кон„„SU 1683576 А1 струкции и повышение удобства эксплуатации устройства. Устройство содержит открытую емкость 1 с водой, оснащенную подающим 2 и сливн ым 4 патрубками и дополнительным электроконтактным датчиком 14 уровня. Узлы водоподпитки 3 и сброса 5 включают дозаторы с датчиками 15 и 16 уровня и перепускные клапаны 6-9, схема замера уровня содержит блок питания, блок 12 регистрации, электронно-коммутирующий блок

10, генератор 11 синусоидального напряжения. При выпадении осадков последние, проходя через узел сброса, регистрируются блоком 12 регистрации. При регистрации испарения регистрируется число доз воды, проходящей через узел 3, для поддержания постоянного уровня в открытой емкости 1 с водой. 1 з.п. ф-лы, 1 ил. (/3

1683576

35

50

Изобретение относится к сельскому хозяйству, в частности к устройствам для измерения водного баланса почвы.

Целью изобретения является упрощение конструкции и повышение удобства эксплуатации устройства.

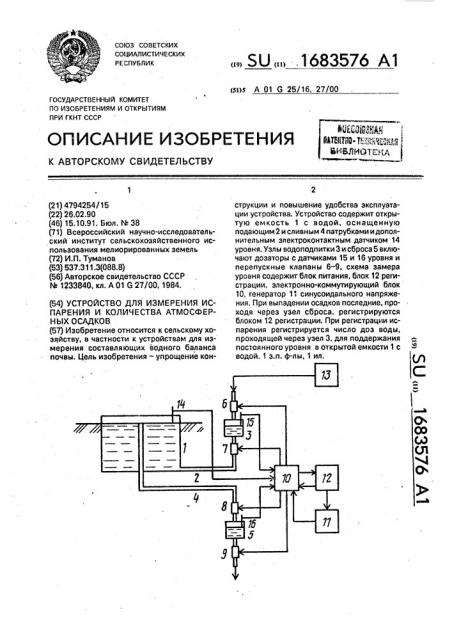

На чертеже представлена блок-схема устройства для измерения испарения и атмосферных осадков.

Устройство содержит открытую емкость

1, заполненную водой и соединенную подающим патрубком 2 с узлом 3 водоподпитки и сливным патрубком 4 с узлом 5 сброса.

Узлы водоподпитки 3 и сброса 5, выполненные в виде дозированных емкостей (дозаторов), снабжены перепускными электромагнитными клапанами 6-9, Схема замера уровня включает электронно-коммутирующий блок 10, генератор 11 синусоидального напряжения, блок 12 регистрации с блоком питания. Электронно-коммутирующий блок

10 предназначен для управления работой всего устройства. Водоподпитка устройства осуществляется от источника 13 водоподачи. Уровень жидкости регистрируется дополнительным электроконтактным датчиком 14 уровня и электроконтактными датчиками 15 и 16 уровня.

Устройство для измерения испарения и количества атмосферных осадков работает следующим образом.

При выпадении осадков повышается уровень воды в открытой емкости 1, Через сливной патрубок 4 и электромагнитный клапан 8; управляемый электронно-коммутирующим блоком 10, осадки поступают в дозатор узла 5 сброса. При наборе определенного количества осадков в дозаторе по сигналу электронно-коммутирующего блока

10 клапан 8 закрывается, а клапан 9 открывается для слива дозы осадков. Сведения о .количестве доз, т,е. о количестве осадков, поступают из блока 10 на цифровое табло и самопишущий прибор в блоке 12 регистрации с блоком питания.

В случае испарения влаги понижается уровень воды в открытой емкостй 1, электронно-коммутирующий блок 10 открывает клапан 7 и определенное количество воды из узла 3 водоподпитки-дозатора поступает в открытую емкость 1. Процесс продолжается до восстановления первоначального уровня, долив осуществляется дискретно, величина дозы определяется дозатором 3, управляемым блоком 10. Информация о количестве доз долива, т.е. о количестве испарившейся воды, поступает в другой счетный

25 и самопишущий прибор в блоке 12 регистрации с блоком йитания. Клапан 6, управляемый блоком 10, регулирует поступление воды от источника 13 водоподачи в дозатор

Подача на электроконтактные датчики

14 — 16 уровня в открытой и дозированных емкостях синусоидального напряжения, например частотой 20 кГц и амплитудой 2 В, с генератора 11 устраняет электрохимическую коррозию контактов датчиков, что павы шает надежность устройства и обеспечивает высокую точность автоматического регулирования и измерения контролируемых параметров.

Формула изобретения

1. Устройство для измерения испарения и количества атмосферных осадков, содержащее открытую емкость с водой, узел водоподпитки и узел сброса, каждый из которых выполнен в виде дозирующей емкости с электроконтактным датчиком уровня и с подающим и сливным патрубками, на которых установлены перепускные электромагнитные клапаны, схему замера уровня, выполненную в виде электронно-коммутирующего блока, блока регистрации с блоком питания, выход которого подключен к входу генератора синусоидального напряжения, а также источник водоподачи, выход которого сообщен со сливным патрубком узла водоподпитки, при этом соответствук. щие выходы электронно-коммутирующего блока подключены к управляющим входам перепускных электромагнитных клапанов, блоку регистрации с блоком питания, а соответствующие входы электронно-коммутирующего блока связаны с выходом генератора синусоидального напряжения и электроконтактными датчиками уровня, о т л и ч а ющ е е с я тем, что, с целью упрощения конструкции и повышения удобства в эксплуатации, оно снабжено дополнительным электроконтактным датчиком уровня, уста новленным в открытой емкости с водой, в которой размещен сливной патрубок узла сброса, при этом подающий патрубок узла водоподпитки сообщен с днищем открытой. емкости с водой, а выход дополнительного электроконтактного датчика уровня связан с соответствующим входом электроннокоммутирующего блока.

2. Устройство по и. 1, о тл и ч а ю щее с я тем, что входное отверстие сливного патрубка узла сброса расположено в верхней части открытой емкости с водой.
