Фильтр для очистки жидкостей

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для очистки жидкостей, в частности молока, и может быть использовано на молочных фермах. Цель изобретения - повышение качества очистки. Фильтр для очистки жидкостей состоит из подающего патрубка 1 с закрепленным на нем фильтрующим элементом 2 в виде пакета из тканого материала . Перед фильтрующим элементом на патрубке 1 установлен постоянный магнит 3 кольцевой формы. В фильтрующем элементе 2 вшиты зигзагообразные полосы 4 из электропроводящей ткани, поочередно соединенные с противоположными полюсами источника тока при помощи диэлектрического кольца 7 с токопроводящими вставками . При протекании жидкости в поле постоянного магнита индуцируются заряды на поверхности частиц загрязнений. Загрязнения оседают на поверхности фильтрующего элемента 2, попадая в электрическое поле, созданное электрическим потенциалом зигзагообразных полос 4. 2 ил. & (А С

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

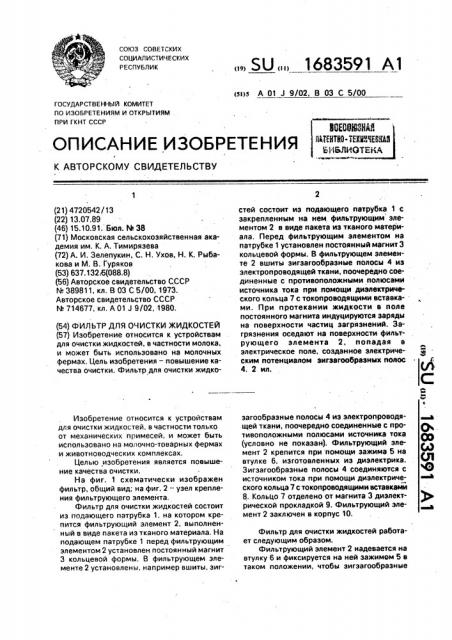

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3МЫВ

AkfBTN-Ï)(БИЬЛИО

М%

Вю

Isa

Ял

Од

Ql

I© (21) 4720542/13 (22) 13,07.89 (46) 15.10.91. Бюл. ЬЬ 38 (71) Московская сельскохозяйственная академия им. К. А, Тимирязева (72) А. И. Зелепукин, С. Н. Ухов, Н. К. Рыбакова и М, В. Гуряков (53) 637.132.6(088.8) (56) Авторское свидетельство СССР

N 389811, кл. В 03 С 5/00, 1973.

Авторское свидетельство СССР

М 714677, кл. А 01 J 9/02, 1980. (54) ФИЛЬТР ДЛЯ ОЧИСТКИ ЖИДКОСТЕЙ (57) Изобретение относится к устройствам для очистки жидкостей, в частности молока, и может быть использовано на молочных фермах. Цель изобретения — повышение качества очистки. Фильтр для очистки жидкоИзобретение относится к устройствам для очистки жидкостей, в частности только от механических примесей; и может быть использовано на молочно-товарных фермах и животноводческих комплексах.

Целью изобретения является повышение качества очистки.

На фиг. 1 схематически изображен фильтр, общий вид; на фиг. 2 — узел крепления фильтрующего элемента.

Фильтр для очистки жидкостей состоит из подающего патрубка 1, на котором крепится фильтрующий элемент 2, выполненный в виде пакета из тканого материала, На подающем патрубке 1 перед фильтрующим элементом 2 установлен постоянный магнит

3 кольцевой формы. В фильтрующем элементе 2 установлены, например вшиты, эиг„„SU„„1683591 А1 (si>s А 01 J 9/02, В 03 С 5/00 стей состоит из подающего патрубка 1 с закрепленным на нем фильтрующим элементом 2 в виде пакета иэ тканого материала. Перед фильтрующим элементом на патрубке 1 установлен постоянный магнит 3 кольцевой формы. В фильтрующем элементе 2 вшиты зигзагообразные полосы 4 из электропроводящей ткани, поочередно соединенные с противоположными полюсами источника тока при помощи диэлектрического кольца 7 с токопроводящими вставками. При протекании жидкости в поле постоянного магнита индуцируются заряды на поверхности частиц загрязнений. 3агрязнения оседают на поверхности фильтрующего элемента 2, попадая в электрическое поле, созданное электрическим потенциалом зигзагообразных полос

4,2ил. загообразные полосы 4 из электропроводящей ткани, поочередно соединенные с противоположными полюсами источника тока (условно не показан). Фильтрующий элемент 2 крепится при помощи зажима 5 на втулке 6, изготовленных из диэлектрика.

Зигзагообразные полосы 4 соединяются с источником тока при помощи диэлектрического кольца 7 с токопроводящими вставками

8. Кольцо 7 отделено от магнита 3 диэлектрической прокладкой 9. Фильтрующий элемент 2 заключен в корпус 10.

Фильтр для очистки жидкостей работает следующим образом.

Фильтрующий элемент 2 надевается на втулку 6 и фиксируется на ней зажимом 5 в таком положении, чтобы зигзагообразные

1683591 полосы 4 совпали с токопроводящими вставками 8.

На токопроводящие вставки 8 подается напряжение постоянного тока, а по патрубку 1 пропускают жидкость в направлении, 5 указанном на фиг. 1. При протекании в поле постоянного магнита в жидкости наводится электрический ток, степень диссоциации жидкости возрастает, соответственно растет число загрязненных частиц, которые ин- 10 дуцируют заряды на поверхности частиц загрязнений, попадая затем в электрическое поле, созданное электрическим потенциалом, поданным на зигзагообразные полосы 4, частицы загрязнений оседают на 15 них, либо на фильтрующем элементе 2. Кроме этого, зарядом обладают и бактерии, они ведут себя так же, как и заряженные частицы загрязнений. Таким образом, за счет снабжения фильтра постоянным магнитом 20 и выполнения фильтрующего элемента с зигзагообразными полосами иэ электропроводящей ткани, поочередно соединенными с противоположными полюсами источника тока, повышается вероятность оседания частиц загрязнений, особенно наиболее мелких, тех, которые не задерживает простой фильтрующий элемент.

Формула изобретения

Фильтр для очистки жидкостей, содержащий подающий патрубок с фильтрующим элементом в виде пакета иэ тканого материала, о т л и ч à ю шийся тем, что, с цельЮ повышения качества очистки, он снабжен постоянным магнитом кольцевой формы, установленным на подающем патрубке перед фильтрующим элементом, а в последнем установлены зигзагообразные полосы электропроводящей ткани, поочередно соединенные с противоположными полюсами источника тока.
