Реферат



Изобретение относится к преобразуемой мебели. Цель изобретения - расширение эксплуатационных возможностей и по вышение удобства в эксплуатации. В сложенном положении мебель имеет форму полого куба, разъемного по одному из продольных плоскостей симметрии и соединенного вдоль одной оси симметрии боковой грани, перпендикулярной плоскости разъема . Каждый блок выполнен из четверти куба . Средство шарнирного соединения блоков расположено вдоль продольной оси симметрии граней, параллельных плоскости разъема куба. 7 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1683661 Al (51)5 А 47 В 85/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

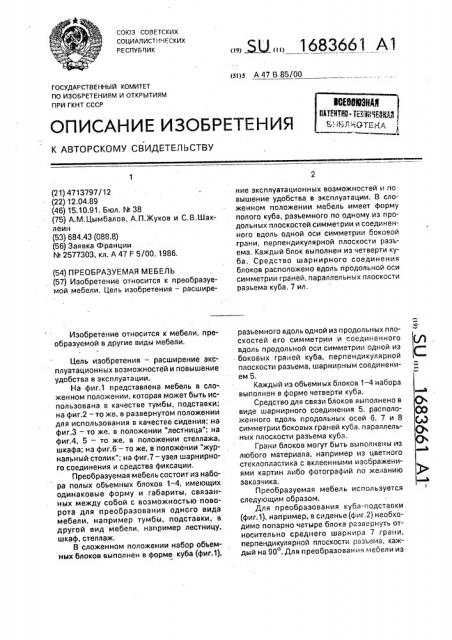

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4713797/12 (22) 12.04.89 (46) 15.10.91. Бюл. М 38 (75) А.M.Öûìáàëîâ, А,П,Жуков и С.В,Шаклеин (53) 684.43 (088.8) (56) Заявка Франции

N 2577303, кл. А 47 F 5/00, 1986. (54) ПРЕОБРАЗУЕМАЯ МЕБЕЛЬ (57) Изобретение относится к преобразуемой мебели. Цель изобретения — расширеИзобретение относится к мебели, преобразуемой в другие виды мебели.

Цель изобретения — расширение эксплуатационных возможностей и повышение удобства в эксплуатации.

На фиг.1 представлена мебель в сло-. женном положении, которая может быть использована в качестве тумбы, подставки; на фиг.2 — то же, в развернутом положении для использования в качестве сидения; на фиг.3 — то же, в положении "лестница"; на фиг.4, 5 — то же, в положении стеллажа, шкафа; на фиг.6 — то же, в положении "журнальный столик"; на фиг.7 — узел шарнирного соединения и средства фиксации, Преобразуемая мебель состоит из набора полых объемных блоков 1 — 4, имеющих одинаковые форму и габариты, связанных между собой с возможностью поворота для преобразования одного вида мебели, например тумбы, подставки, в другой вид мебели, например лестницу, шкаф, стеллаж, В сложенном положении набор объемных блоков выполнен в форме куба (фиг.1), ние эксплуатационных возможностей и повышение удобства в эксплуатации. В сложенном положении мебель имеет форму полого куба, разъемного по одному иэ продольных плоскостей симметрии и соединенного вдоль одной оси симметрии боковой . грани, перпендикулярной плоскости разьема, Каждый блок выполнен иэ четверти куба. Средство шарнирного соединения блоков расположено вдоль продольной оси симметрии граней, параллельных плоскости разъема куба. 7 ил. разъемного вдоль одной из продольных плоскостей его симметрии и соединенного вдоль продольной оси симметрии одной из боковых граней куба, перпендикулярной плоскости разъема, шарнирным соединением 5.

Каждый из обьемных блоков 1 — 4 набора выполнен в форме четверти куба.

Средство для связи блоков выполнено в виде шарнирного соединения 5, расположенного вдоль продольных осей 6, 7 и 8 симметрии боковых граней куба, параллельных плоскости разъема куба.

Грани блоков могут быть выполнены из любого материала, например иэ цветного стеклопластика с вклеенными изображениями картин либо фотографий по желанию заказчика.

Преобразуемая мебель используется следующим образом.

Для преобразования куба-подставки (фиг.1), например, в сиденье (фиг.2) необходимо попарно четыре блока развернуть относительно среднего шарнира 7 грани, перпендикулярной плоскости разъема, каждый на 90 . Для преобразования мебели из

1683661

70 развернутого положения (фиг.2) в положение шкафа (фиг.4) достаточно ее поставить на одну из торцевых граней, а для жесткости две грани соединить болтами в точках

9, 10.

Для преобразования куба (фиг.1) в стеллаж(фиг.5) необходимо два крайних элемента развернуть на 180 относительно крайних шарниров и соединить четыре грани попарно болтами, вставленными в точках

11-14.

Для преобразования стеллажа (фиг.5) в журнальный столик (фиг.6) необходимо четыре элемента, скрепленных попарно, развернуть относительно среднего шарнира на 180 и скрепить крайние грани болтами, вставленными в отверстия

15, 16.

Для преобразования куба (фиг.1) в лестницу(фиг.3) необходимо сначала два крайних элемента, а затем и два внутренних развернуть на 90 и зафиксировать их положение шестью болтами 17, вставленными в совмещенные отверстия планок фиксаторов 18.

Таким образом, преобразование мебели одного вида в другой производится по существу простым разворотом блоков, Формула изобретения

5 Преобразуемая мебель, состоящая из набора полых объемных блоков, имеющих одинаковые форму и габариты, связанных между собой с воэможностью поворота для преобразования одного вида мебели в

10 другой, средство для связи блоков и средство их фиксации, отличающаяся тем, что, с целью расширения эксплуатационных воэможностей и повышения удобства в эксплуатации, набор. объемных блоков в

15 сложенном положении выполнен в форме куба, разъемного вдоль одной из продольных плоскостей его симметрии и соединенного вдоль продольной оси симметрии одной из боковых граней куба, перпенди20 кулярной плоскости разъема, а каждый из объемных блоков набора выполнен в форме четверти куба, при этом средство для связи блоков выполнено в виде шарнирного соединения, расположенного вдоль

25 продольной оси симметрии каждой из бо-. ковых граней куба, параллельной плоскости его разъема.
