Реферат



Изобретение предназначено для локальной гипертермии. Цель изобретения - снижение оксоговой травматичности путем задания адекватной формы рабочей поверхности . Устройство состоит из трубчатого электрода 1, заключенного в вязкую массу 2, к полости электрода подводится воздух или охлаждающая жидкость, а к точкам 3 подключается источник энергии. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЭОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

1 !

1С0

ICd

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4657785/14 (22) 02.03.89 (46) 15.10.91, Бюл. М 38 (75) Д.Н.Гусев и Ю,Р,Мединец (53) 615.471 (088.8) (56) Лопатин В.Ф. и др. Электродное устройство для локальной УВЧ-гипертермии и методические вопросы терморадиотерапии.

Медицинская радиология. М.: Медицина, 1986, с, 55 — 58.

Я2, 1683778 А1 (м)5 А 61 N 2/00 (54) ЭЛЕКТРОДНОЕ УСТРОЙСТВО (57) Изобретение предназначено для локальной гипертермии. Цель изобретения— снижение оксоговой травматичности путем задания адекватной формы рабочей поверхности. Устройство состоит из трубчатого электрода 1, заключенного в вязкую массу

2, к полости электрода подводится воздух или охлаждающая жидкость, а к точкам 3 подключается источник энергии. 1 ил.

1683778

Формула изобретения

Составитель О.Левин

Техред М.Моргентал Корректор Т.Палий

Редактор M,Tîýòèí

Заказ 3458 Тираж Подписное

ВНИИПЛ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 101

Изобретение относится к медицинской технике и может быть использовано при локальной гипертермии.

Цель изобретения — снижение ожоговой травматичности за счет задания адекватной формы рабочей поверхности.

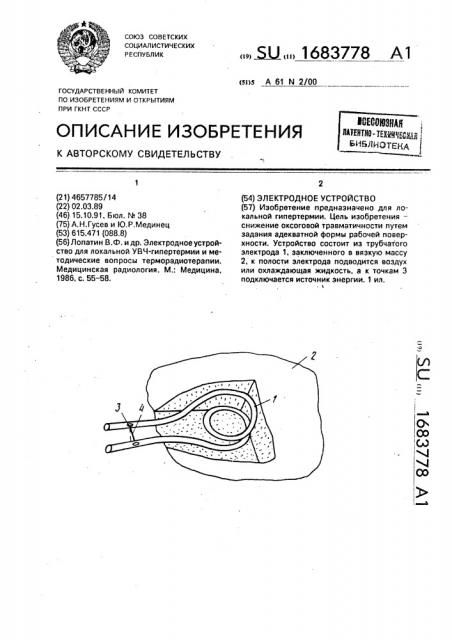

На чертеже дан электрод, разрез.

Устройство состоит из трубчатого электрода 1, заключенного в вязкую массу 2, источник энергии (не показан) подключается к точкам 3, для уменьшения индуктивноct ввода между точками может быть установлен проводник 4. Полость электрода соединяется с источником холодной воды или воздуха (не показана).

При воздушном охлаждении для лучшей отдачи тепла в воздух поверхность электрода, не примыкающая к телу, делается рифленной с помощью какого-либо твердого и редмета.

Устройство работает следующим образом.

Электрод 1 с пластичной массой 2 накладывается на тело через прокладку (для внутриполостного применения электрод может быть завернут в пленку), К точкам 3 подключается источник энергии, а полость электрода 1 соединяется с

5 источником воздуха или холодной воды.

Пластичная масса формуется по форме участка тела, на который она положена. Включается источник энергии и проводится процедура, 10

Электродное устройство, содержащее излучающую часть и систему охлаждения, 15 о т л и ч а ю щ е е с я тем, что, с целью снижения ожоговой травматичности путем зааания адекватной формы рабочей поверхности, и излучающая часть выполнена иэ трубчатого электрода, заключенного в пла20 стичную массу, система охлаждения подведена к полости трубчатого электрода, а вязкая масса выполнена в виде смеси ферритового порошка и диэлектрического вещества с вязкостью 10 — 10 мН с/м .
