Изобретение относится к изготовлению инструмента для доводки, например, керамики.
Целью изобретения является расширение технологических возможностей путем обеспечения дозированной подачи абразивной пасты в зону обработки.

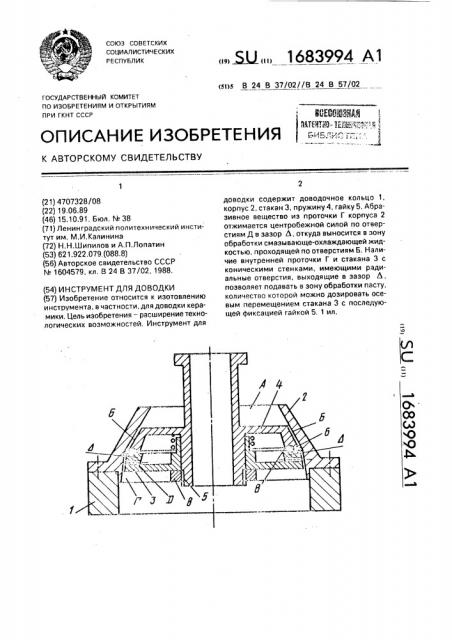

На чертеже схематически представлен предлагаемый инструмент, поперечное сечение.
Инструмент для доводки содержит доводочное кольцо 1 (фиг.1), корпус 2, на верхнем 1орце.которого выполнена кольцевая концентричная проточка А, соединенная предназначенными для подачи СОЖ отверстиями Б с торцом В. В корпусе выполнена внутренняя концентричная кольцевая коническая проточка Г, в которую входит стакан
3, подпружиненный в направлении доводочного кольца пружиной 4 и имеющий радиальные отверстия Д, выходящие в зазор между стаканом и конической поверхностью корпуса, величина которого регулируется при помощи осевого перемещения стакана 3 в корпусе с помощью гайки 5.
Инструмент для доводки работает следующим образом.
Перед установкой инструмента на доводочный стакан внутреннюю проточку Г корпуса и внутреннюю полость стакана 3 заполняют мазеобразной абразивной пастой. При работе вращающийся инструмент после подачи СОЖ в. проточку А подводится к обрабатываемой поверхности вплоть до соприкосновения с ней доводочного кольца
1 и создания необходимого рабочего усилия, Абразивное вещество под действием центробежной- силы отжимается Ilo радиальным отверстиям Д в зазор сопряжения, откуда выносится поступающей из проточки
5 А по отверстиям Б смазывающе-охлаждающей жидкостью в зону обработки под рабочую поверхность доводочного кольца 1.
Количество абразивного вещества, поступающего через отверстия Д в зону обработки, 10 можно регулировать изменяя величину зазора Лпутем осевого перемещения стакана в корпусе с помощью гайки 5, вязкостью абразивного вещества; величиной центробежной силы. т.е. скоростью вращения инс15 трумента при доводке, Попаданию абразивного вещества в зазор через торец В, минуя отверстия Д, препятствует уплотнение 6.
Формула изобретения
20 Инструмент для доводки, выполненный в виде доводочного кольца, закрепленного на корпусе с конической внутренней поверхностью и с емкостью для доводочной пасты, отличающийся тем, что, с целью
25 расширения технологических возможностей за счет обеспечения регулировки количества подаваемой пасты, инструмент снабжен установленным на корпусе концентрично ему и с возможностью осевого пере30 мещения стаканом с коническими стенками, при этом дно стакана обращено в сторону доводочного кольца, а на стенках стакана выполнены сквозные отверстия, направленные в сторону конической поверхности кор35 пуса.
