Пресс для брикетирования сыпучих материалов

Пресс для брикетирования сыпучих материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению и может быть использовано в пищевой, металлургической и других отраслях промышленности . Цель изобретения - расширение технологических возможностей путем обработки материалов с малой насыпной массой, повышение производительности , качества брикетов, уменьшение материалоемкости и габаритных размеров. Приводные валки 1 и 2 выполнены в виде зубчатых колес, на зубьях 3 которых выполнены формующие ячейки 5, каждая асимметрично относительно своего зуба. Это увеличивает количество захватываемого валками материала и позволяет брикетировать материалы с малой насыпной массой. 2 ил.

СОЮЗ СОВЕТСКИХ сОциАлистических

РЕСПУБЛИК (si)s В 30 В 11/18

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4273307/27 (22) 30,06.87 (46) 15.10,91. Бюл. М 38 (71) Научно-исследовательский институт соляной промышленности (72) В, П. Солотовка (53) 621.97(088.8) (56) Равич Б.М. Брикетирование руди руднотопливных шихт. M. Недра, 1968, с. 74 — 75. (54) ПРЕСС ДЛЯ БРИКЕТИРОВАНИЯ СЪ|ПУЧ ИХ МАТЕРИАЛОВ (57) Изобретение относится к машиностроению и может быть использовано в пищевой, металлургической и других отраслях про.,. Ж,„, 1684089 А1 мышленности. Цель изобретения — расширение технологических возможностей путем обработки материалов с малой насыпной массой, повышение производительности, качества брикетов, уменьшение материалоемкости и габаритных размеров, Приводные валки 1 и 2 выполнены в виде зубчатых колес, на зубьях 3 которых выполнены формующие ячейки 5, каждая асим-. метрично относительно своего зуба. Это увеличивает количество захватываемого валками материала и позволяет брикетировать материалы с малой насыпной массой, 2 ил, 1

1684089

ЫМ ооаернуго

Составитель В. Гринберг

Техред М,Моргентал Корректор М. Шароши

Редактор А. Огар

Заказ 3473 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к машиностроению и может быть использовано в пищевой, металлургической и других отраслях промышленности.

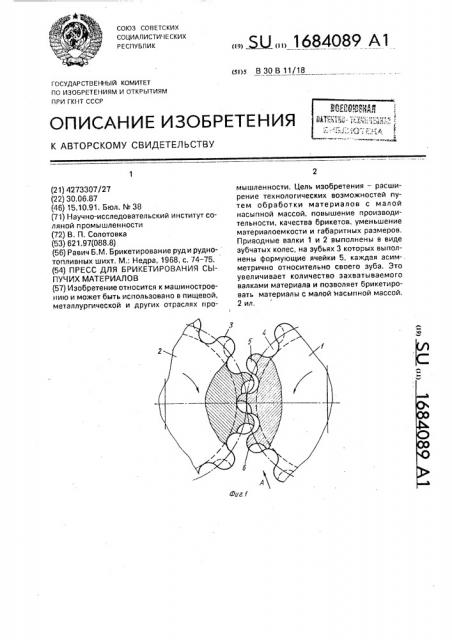

Цель изобретения — расширение технологических возможностей, повышение производительности и качества брикетов, уменьшение материалоемкости и габаритных размеров, На фиг. 1 представлен пресс для брике, тирования, разрез в плоскости вращения валков; на фиг. 2 — вид А на фиг. 1.

Пресс для брикетирования содержит два приводных валка 1 и 2 с зубьями 3, головки которых и впадины 4 выполнены цилиндрическими. На зубьях выполнены формующие ячейки 5. Одна из кромок 6 каждой ячейки выполнена на поверхности головки зуба.

Пресс работает следующим образом.

Вращающиеся валки захватывают подаваемый материал и спрессовывают его в брикеты в формующих ячейках, Наличие зубьев на рабочей поверхности валка и выполнение одной из кромок каждой иэ формующих ячеек удаленной от центра валка, т.е. размещенной на поверхности головки зубьев. увеличивают количество захватываемого валками материала, интенсифицируют процесс прессования и, как следствие, повышают плотность брикетов и производительность, а также позволяют прессовать материалы с малой насыпной массой. Зацепление валков зубьями исключаег необходимость в других средствах син5 хронизации валков, что уменьшает материалоемкость конструкции и габаритные размеры.

Изобретение обеспечивает повышение производительности, качества брикетов, 10 снижение материалоемкости и габаритных размеров.

Формула изобретения

Пресс для брикетирования сыпучих ма15 териалов, включающий два приводных валка с формующими ячейками на рабочей поверхности, смонтированные с возможностью встречного вращения, о т л и ч а юшийся тем, что, с целью расширения

20 технологических возможностей путем обработки материалов с малой насыпной массой, повышения производительности и качества брикетов, уменьшения материалоемкости и габаритных размеров, валки вы25 полнены в виде зубчатых колес, смонтированных с взаимным зацеплением, головки зубьев и впадины выполнены цилиндрическими, ячейки выполнены на зубьях, каждая асимметрично относительно оси

30 своего зуба, причем кромка каждой ячейки размещена па поверхности головки зуба.
