Способ стабилизации капрона
Иллюстрации
Реферат

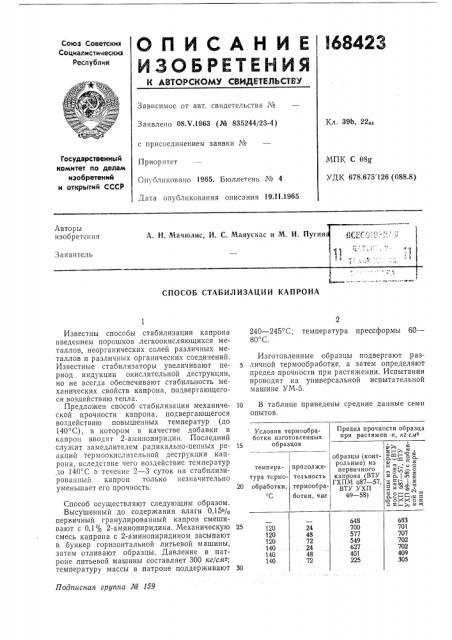

О П И С А Н И Е l68423
Союз Советских
Социалистических
Республик
Зависимое от авт, свидетельства №
Кл. 39b, 22о
Заявлено 08Л .1963 (¹ 835244/23-4) с присоединением заявки ¹
Государственный комитет по делам изобретений и открытий СССР
МПК С 08g
УДК 678.675 126 (088.8) Приоритет
Опубликовано 1965. Бюллетень № 4
Дата опубликования описания 19.11.1965
Лвторы изобретения
A. Н. Мачюлис, И, С. Маяускас и М. И. Пугин
Заявитель
СПОСОБ С 1АБИЛИЗАЦИ И КАПРОНА
Предел прочности образца при растяжен и, кг, слР
Условия термообработки изготовленных
15 образцов д;->, са - о о
О И а — со о. и -оо, о
rm о " со х
@ n ) v>
И(« оо, (О ч а - с- - . ж о юо><Хо о а,м образцы (контрольные) из первичного капрона (ВТУ
ГХПМ 687 — 57, ВТУ УХП
69 — 58) темпера- продолжительность тура термо20 обработки, ОС термообработки, час
683
701
707
702
702
409
305
648
577
549
627
401
225
24
48
72
24
48
140
Подписная группа JN 159
Известны способы стабилизации капрона введением порошков легкоокисляющихся металлов, неорганических солей различных металлов и различных органических соединений.
Известные стабилизаторы увеличивают период индукции окислительной деструкции, но не всегда обеспечивают стабильность механических свойств капрона, подвергающегося воздействию тепла.
Предложен способ стабилизации механической прочности капрона, подвергающегося воздействию повышенных температур (до
140 С), в котором в качестве добавки в капрон вводят 2-аминопиридин. Последний служит замедлителем радикально-цепных реакций термоокислительной деструкции капрона, вследствие чего воздействие температур до 140 С в течение 2 — 3 суток на стабилизированный капрон только незначительно уменьшает его прочность.
Способ осуществляют следующим образом.
Высушенный до содержания влаги 0,15% первичный гранулированный капрон смешивают с 0,1% 2-аминопиридина. Механическую смесь капрона с 2-аминопиридином засыпают в бункер горизонтальной литьевой машины, затем отливают образцы. Давление в патроне литьевой машины составляет 300 кг/сн2; температуру массы в патроне поддерживают
240 — 245 С; температура прессформы 60—
80 С.
Изготовленные образцы подвергают раз5 личной термообработке, а затем определяют предел прочности при растяжении. Испытания проводят на универсальной испытательной машине УМ-5.
10 В таблице приведены средние данные семи опытов.
168423
Предмет изобретения тепла.
Составитель T. Зерцалова
Редактор Л. Г. Герасимова Техред А. А, Кудрявицкая Корректор Ю. М, Федулова
Заказ 3801/15 Тираж 525 Формат бум. 60X90 /s Объем 0,1 изд. л. Цена 5 коп.
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, нр, Серова, д. 4
Типография, пр. Сапунова, 2
Рекомендуемый стабилизатор значительно улучшает механические свойства капрона, подвергаемого длительному воздействию
Способ стабилизации капрона, подвергающегося воздействию повышенных температур, введением в него стабилизаторов, отличаюи ийся тем, что в качестве стабилизатора применяют 2-аминопиридин в количестве 0,1%.
