Патент ссср 168432

Патент ссср 168432

Иллюстрации

Показать все

Реферат

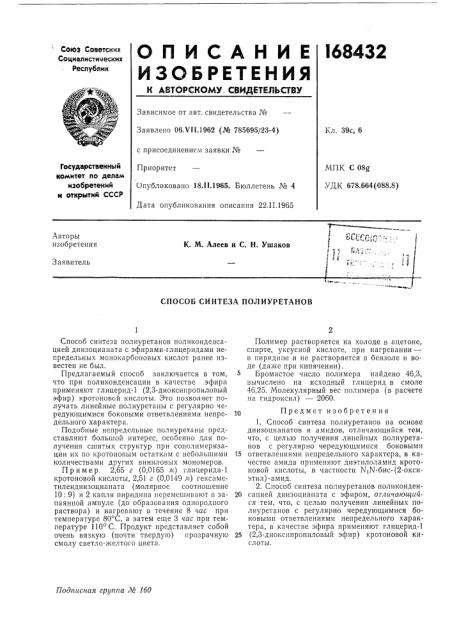

Союз Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОЬРЕтЕНИЯ

К АВТОРСКОМУ. СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 06.VI I.1962 (№ 785695/23-4) Кл. 39с, 6 с присоединением заявки №

Приоритет

Опубликовано 18Л1,1965. Бюллетень № 4

Дата опубликования описания 22.II.1965

Государственный комитет по делам изобретений и открытий СССР

r >nK C 08д

УДК 678.664(088.8) Авторы изобретения

Е fК. М. Алеев и С. Н. Ушаков

Заявитель

СПОСОБ СИНТЕЗА ПОЛИУРЕТАНОВ

Способ синтеза полиуретанов поликонденсацией диизоцианата с эфирами-глицеридами непредельных монокарбоновых кислот ранее известен не был.

Предлагаемый способ заключается в том, что при поликонденсации в качестве эфира применяют глицерид-1 (2,3-диоксипропиловый эфир) кротоновой кислоты. Это позволяет получать линейные полиуретаны с регулярно чередующимися боковыми ответвлениями непредельного характера.

Подобные непредельные полиуретаны представляют большой интерес, особенно для получения сшитых структур при сополимеризации их по кротоновым остаткам с небольшими количествами других виниловых мономеров.

Пример. 2,65 г (0,0165 л ) глицерида-1 кротоновой кислоты, 2,51 г (0,0149 л) гексаметилендиизоцианата (молярнос соотношение

10: 9) и 2 капли пириди перемешивают в запаянной ампуле (до образования однородного раствора) и нагревают в течение 8 час при температуре 80 С, а затем еще 3 час при температуре 110О С. Продукт представляет собой очень вязкую (почти твердую) прозрачную смолу светло-желтого цвета.

Подписная группа № 1бО

Полимер растворяется на холоде в ацетоне, спирте, уксусной кислоте, при нагревании— в пиридине и не растворяется в бензоле и воде (даже при кипячении).

Бромистое число полимера найдено 46,3, вычислено на исходный глицерид в смоле

46,25. Молекулярный вес полимера (в расчете на гидроксил) — 2060.

10 Предмет изобретения

1. Способ синтеза полиуретанов на основе диизоцианатов и амидов, отличающийся тем, что, с целью получения линейных полиуретанов с регулярно чередующимися боковыми

15 ответвлениями непредельного характера, в качестве амида применяют диэтилоламид кротоновой кислоты, в частности N N-бис- (2-оксиэтил) -амид.

2. Способ синтеза полиуретанов поликонден20 сацией диизоцианата с эфиром, отличаюи1ийся тем, что, с целью получения линейных полиуретанов с регулярно чередующимися боковыми ответвлениями непредельного характера, в качестве эфира применяют глицерид-1

25 (2,3-диоксипропиловый эфир) кротоновой кислоты.
