Способ получения эластичного пенополиуретана

Способ получения эластичного пенополиуретана

Иллюстрации

Показать все

Реферат

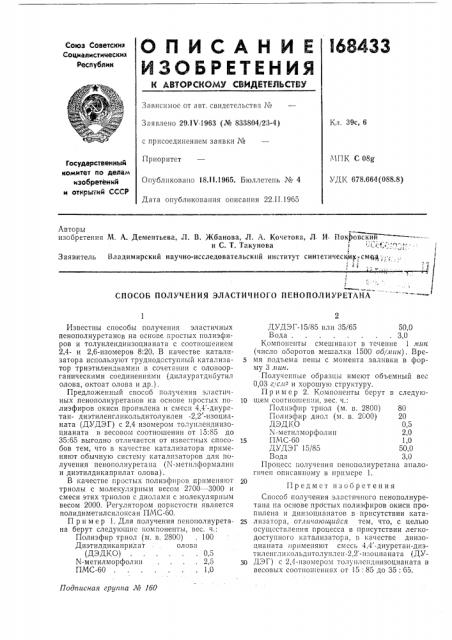

Союз Советскил

Социалистицески

Республик

Зависимое от авт. свидетельства ¹

Кл. 39с, 6

Заявлено 29.1Ч 1963 (№ 833804/23-4) с присоединением заявки №

Приоритет

i IÍK C 08g

УДК 678.664 (088.8) Государственный комитет по делам изобРетений и откРытий СССР

Опубликовано 18.ll.1965. Бюллетень № 4

Дата опубликования описания 22.II.1965

Авторы изобретения М, A. Дементьева, Л. В, Жбанова, Л. A. Кочетова, Л. И Покровскии и С. T. цакунова

Заявитель Владимирский научно-исследовательский институт синтетических cMqq-, С ll

СПОСОБ ПОЛУЧЕНИЯ ЭЛАСТИЧНОГО ПЕНОПОЛИУРЕТАНА

Подписная гру гпа № 1бО

Известны способы получения эластичных пенополиуретанов на основе простых полиэфиров и толуилендиизоцианата с соотношением

2,4- и 2,6-изомеров 8:20. В качестве катализатора используют труднодоступный катализатор триэтилендиамин в сочетании с оловоорганическнми соединениями (дилауратдибутил олова, октоат олова и др.).

Предложенный способ получения эластичных пенополиуретанов на основе простых полиэфиров окиси пропилена и смеси 4,4 -диуретан- диэтиленгликольдитолуилен -2,2 -изоцианата (ДУДЭГ) с 2,4 изомером толуилендиизоцианата в весовом соотношении от 15:85 до

35:65 выгодно отличается от известных способов тем, что в качестве катализатора применяют обычную систему катализаторов для получения пенополиуретана (N-метнлформалип и диэтилдикаприлат олова).

В качестве простых полиэфиров применяют триолы с молекулярным весом 2700 — 3000 и смеси этих триолов с диолами с молекулярным весом 2000. Регулятором пористости является полидиметилсилоксан ПМС-60.

Пример 1. Для получения пенополиуретана берут следующие компоненты, вес. ч.:

Полиэфир триол (м. в. 2800) . 100

Диэтилдикаприлат олова (ДЭДКО)...... 0,5

N-метилморфолин .... 2,5

ПМС-60....... 1,0

ДУДЭГ-15/85 или 35/65 50,0

Вода........ 3,0

Компоненты смешива or в течение 1 лшн (число оооротов мешалки 1500 об/ яин). Вре5 мя подъема пены с момента заливки в форму 3 лин.

Полученные образцы имеют объемный вес

0,03 г, ел - и хорошую структуру.

П р им ер 2. Компоненты берут в следую10 щем соотношении, вес. ч.:

Полиэфир триол (м, в. 2800) 80

Полиэфир диол (и. в. 2000) 20

ДЭДКО 0,5

М-метилморфолин 2,0

15 ПМС-60 1,0

ДУДЭГ 15/85 50,0

Вода 3,0

Процесс получения пенополиуретана аналогичен описанному в примере 1.

Предмет изобретения

Способ получения эластичного пенополиуретана па основе простых полиэфиров окиси пропилена и диизоцианатов в присутствии ката2 лизатора, отличающийся тем, что, с целью осуществления процесса в присутствии легкодоступного катализатора, в качестве диизоцианата применяют смесь 4 4 -диуретан-диэтиленгли; ольдитолуилен-2,2 -изоцианата (ДУч0 ДЭГ) с 2,4-изомером толуплендиизоцианата в весовых соотношениях от 15: 85 до 35: 65.
