Водозаборное сооружение

Водозаборное сооружение

Иллюстрации

Показать все

Реферат



Изобретение относится к гидротехническим сооружениям, а именно к водозаборам водохозяйственного назначения. Цель изобретения - повышение эффективности работы . Водозаборное сооружение включает транзитный канал 1, водоприемную камеру 3 и отвод 9. Водопропускное окно 5 водоприемной камеры 3 оборудовано решеткой 6 с сорозадерживающим элементом 7 из прутьев разной длины, направленных в сторону канала 1.Плавающий сор при поступлении в камеру 3 в виде рыхлой массы оседает на стержнях элемента 7, что препятствует закупориванию сорок отверстия 5. Регулирование забираемого расхода осуществляется посредством затворов 2 и 8. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я>5 Е 02 В 9/04, 13/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4723356/15 (22) 24.07.89 (46) 15.10.91. Бюл. М 38 (71) Всесоюзный научно-исследовательский институт комплексной автоматизации мелиоративных систем (72) Ю.С.Мемиш, M.È.Ãoëóáåíêo и Б.Г.Коваленко (53) 627.84(088.8) (56) Авторское свидетельство СССР

М 1372012, кл. Е 02 В 13/00, 1988. (54) ВОДОЗАБОРНОЕ СООРУЖЕНИЕ (57) Изобретение относится к гидротехническим сооружениям, а именно к водозаборам

„„SU „„1684414 А1 водохозяйственного назначения. Цель изобретения — повышение эффективности работы. Водозаборное сооружение включает транзитный канал 1, водоприемную камеру

3 и отвод 9. Водопропускное окно 5 водоприемной камеры 3 оборудовано решеткой

6 с сорозадерживающим элементом 7 из прутьев разной длины, направленных в сторону канала 1. Плавающий сор при поступлении в камеру 3 в виде рыхлой массы оседает на стеожнях элемента 7, что препятствует закупориванию сором отверстия 5.

Регулирование эабираемо "o расхода осуществляется посредством затворов 2 и 8. 2 ил.

1684414

Составитель M. Лунаци

Редактор Ю. Середа Техред M.Mîðãåíòàë Корректор С. Черни

Заказ 3489 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул,Гагарина, 101

Изобретение относится к гидротехнике, а именно к водозаборам водохоэяйственного назначения.

Цель изобретения — повышение эффективности работы.

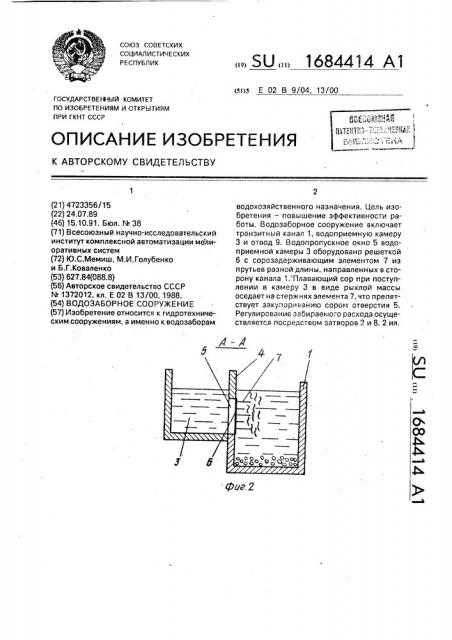

На фиг. 1 схематично изображено водозаборное сооружение, вид сверху; на фиг. 2 — разрез А — А на фиг. 1, Водозаборное сооружение включает транзитный канал 1 с водосливным затвором 2, водоприемную камеру 3 с забральной стенкой 4. Под забральной стенкой 4 устроено водопропускное окно 5, снабженное сорозадерживающей решеткой 6. Нормально к решетке 6 со стороны транзитного канала

1 прикреплен сорозадерживающий элемент

7, выполненный в виде гребенки из жестких прутьев разной длины. Выход водоприемной камеры 3 перекрывается затвором 8, за которым устроен отвод 9.

Водозаборное сооружение работает следующим образом.

Водный поток, насыщенный плавающим мусором, иэ канала 1 через водопропускное окно 5 поступает в водоприемную камеру 3. При этом плавающий мусор оседает (задерживается) на стержнях сороэадерживающего элемента 7. Донные наносы оседают перед водоприемной камерой 3 в канале 1 и их промывка осуществляется посредством полного открытия затвора 2. Ре5 гулирование забираемого расхода воды производится затвором 8.

Выполнение перед решеткой 6 сорозадерживающего элемента в виде гребенки препятствует закупориванию отверстия 5

10 плавающим сором. При этом сор в виде рыхлой массы оседает на стержнях элемента 7 и пропускная способность отверстия 5 сохраняется.

15 Формула изобретения

Водозаборное сооружение, включающее транзитный канал, отвод с затвором на входе и водоприемную камеру с забральной стенкой и сорозадерживающей решеткой, 20 о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности работы, решетка ° снабжена сорозадерживающим элементом, выполненным в виде гребенки, закрепленной со стороны транзитного канала, при

25 этом зубья гребенки имеют различную длину и направлены в сторону транзитного канала,
