Устройство для крепления предохранительного клапана

Устройство для крепления предохранительного клапана

Иллюстрации

Показать все

Реферат



Изобретение относится к угольной пром-сти и м.б. использовано для крепления предохранительных клапанов гидрофицированных крепей. Цель изобретения - улучшение пропускной способности и повышение технологичности изготовления. Устройство содержит корпус с гнездом 2, штуцтер (Ш) 3 с наружным отверстием и сквозной ступенчатой расточкой и защитный колпачок (К) 7 с наружным пояском 8. На боковой поверхности К 7 выполнены сквозные продольные прорези 9. Дно К 7 закрывает наружное отверстие Ш 3, а К 7 охватывает свободную часть клапана 1 и установлен в кольцевой полости между расточкой и клапаном 1 Наружный поясок 8 взаимодействует с уступом 6 расточки Ш 3. Защитный К 7 может быть изготовлен из полимерного материала или пресс-порошка методом литья и прессования. При срабатывании предохранительного клапана рабочая жидкость из сливных отверстий 5 по продольным прорезям 9 К 7 сбрасывается на почву, что улучшает пропускную способность устройства, изготовление штуцера из трубного проката повышает технологичность . 1 з.п. ф-лы, 2 ил. ел

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТГНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4649605/03 (22) 13,02.89 . (46) 15.10.91. Бюл. М 38 (75) А.В. Мерчан ская (53) 622.284 (088.8} (56) Авторское свидЕтельство СССР

М 345275, кл. Е 21 С 31/00, Е 21 0 23/16, 1972.

Клапан предохранительный ГВТН10-01. . Паспорт ГВТН10-01ПС, M,: Внешторгиздат

1986, с. 10, рис.2, (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА (57) Изобретение относится к угольной пром-сти.и м.б. использовано для крепления предохранительных клапанов гидрофицированных крепей, Цель изобретения— улучшение пропускной способности и повышение технологичности изготовления. Устройство содержит корпус с гнездом 2, Ж, 1684516 Al (st)s Е 21 D 23/16, F 16 К 17/00 штуцтер (Ш} 3 с наружным отверстием и сквозной стуггенчатой расточкой и защитный колпачок (К) 7 с наружным пояском 8.

На боковой поверхности К 7 выполнены сквозные продольные прорези 9. Дно К 7 закрывает наружное отверстие Ш 3, а К 7 охватывае свободную часть клапана 1 и установлен в кольцевой полости между расточкой и клапаном 1 I1àðóÿíûé поясок 8 взаимодействует с уступом 6 расточки Ш 3.

Защитный К 7 может быть изготовлен из полимерного материала или пресс-порошка методом литья и прессования, При срабатывании предохранительного клапана рабочая жидкость из сливных отверстий 5 по продольным прорезям 9 К 7 сбрасывается на почву, что улучшает пропускную способность устройства, изготовление штуцера из трубного проката повышает технологичность, 1 з.п. ф-лы, 2 ил.

1684516

Изобретение относится к горной промышленности, преимущественно к креплению предохранительных клапанов, предназначенных для гидрофицированных крепей, и может быть использовано в узлах 5 крепления предохранительных клапанов гидросистем общего машиностроения при сбросе рабочей жидкости в атмосферу ("на почву"), Цель изобретения — улучшение пропу- 10 скной способности и повышение технологичности изготовления устройства.

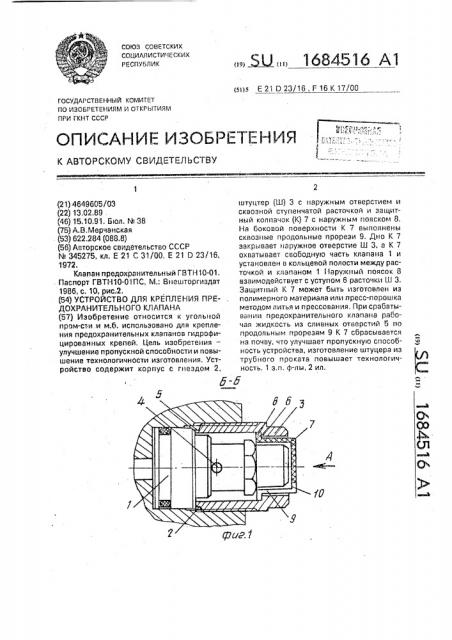

На фиг.1 изображено устройство для крепления предохранительного клапана, общий вид; на фиг,2 — вид А на фиг.1. 15

Устройство для крепления предохранительного клапана I, установленного в гнезде 2 корпуса, содержит штуцер 3, завинченный в гнезде 2 до упора Во фланец

4 клапана, имеющего сливные отверстия 5. 20

Штуцер выполнен с наружным отверстием и со сквозной ступенчатой расточкой, которая в месте сопряжения расточек большего и меньшего диаметров образует уступ 6, В наружном от верстии штуцера и в кольцевой 25 полости между расточкой и предохранительным клапаном установлен охватывающий свободную часть клапана защитный колпачок 7 с наружным пояском 8, взаимодействующим с уступом 6. На колпачке име- ЗО ются продольные прорези 9, выходящие на его торцовую поверхность 10. Защитный колпачок изготавливается п реимущественно из полимерных материалов или пресспорошка методом литья и прессования; 35

Сборка устройства осуществляется следующим образом.

В гнездо 2 устанавливается предохранительный клапан 1, а в расточку штуцера 3 со стороны большего диаметра заводится 40 защитный колпачок 7 до упора в уступ 6, после чего штуцер в сборе с защитным колпачком завинчивается в гнездо 2 до упора во фланец 4 клапана, При срабатывании предохранительного клапана рабочая жидкость попадает иэ сливных отверстий 5 в полость между клапаном и большим диаметром ступенчатой расточки, откуда по продольным прорезям 9 защитного колпачка 7.сбрасывается "на почву".

Предложенное выполнение устройства улучшает пропускную способность клапана, так как продольные прорези на защитном колпачке расположены по периметру расточки штуцера, а применение защитного колпачка вместо донышка повышает технологичность устройства путем изготовления штуцера из трубного проката вместо круглого и возможности изготовления защитного колпачка иэ полимерного материала или пресс-порошка методом литья или прессования.

Формула изобретения

I, Устройство для крепления предохранительного клапана, включающее корпус, в .гнездо которого завинчен штуцер со ступенчатой расточкой и наружным отверстием, опертый на фланец клапана, размещенного в расточке штуцера. о т л и ч а ю щ е е с я тем, что, с целью улучшения пропускной способности и повышения технологичности изготовления устройства, оно снабжено защитным колпачком, выполненным с наружным пояском на открытом торце и сквозными продольными прорезями, расположенными íà его боковой и торцевых поверхностях, установленным в наружном отверстии штуцера и кольцевой полости между штуцером и клапаном с возможностью взаимодействия наружного пояска с уступом штуцера, расположенным в месте сопряжения сквозной расточки большего и меньшего диаметров.

2. Устройство по п.1, о т л и ч а ю щ е ес я тем, что защитный колпачок выполнен из полимерного материала или пресс-порошка.

1684516

Составитель В.Пономарева

Техред M.Ìîðãåíòàë Корректор В, Гирняк

Редактор M. Келемеш

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 3494 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
